Wybór odpowiedniej konstrukcji dachowej to jedna z kluczowych decyzji podczas budowy domu. Szczególnie gdy planujemy budynek o większej szerokości, stajemy przed wyzwaniem znalezienia rozwiązania, które zapewni nie tylko stabilność, ale także funkcjonalność i estetykę. W takich sytuacjach często pojawia się temat więźby płatwiowo-jętkowej systemu, który od lat sprawdza się w budownictwie, oferując solidność i możliwość przykrycia rozległych przestrzeni. Ten artykuł to kompleksowy przewodnik po więźbie płatwiowo-jętkowej, konstrukcji dachowej idealnej dla szerokich budynków, która łączy stabilność z funkcjonalnością. Dowiesz się, kiedy to rozwiązanie jest najlepszym wyborem dla Twojej inwestycji, jak jest zbudowane, jakie ma zalety i wady, a także z jakimi kosztami musisz się liczyć.
Dach płatwiowo-jętkowy: solidne rozwiązanie dla szerokich budynków
- Idealny dla budynków o rozpiętości 9-12 metrów i kącie nachylenia 25-67 stopni.
- Kluczowe elementy to płatwie, jętki i słupy tworzące ściany stolcowe.
- Przenosi obciążenia na ściany zewnętrzne oraz wewnętrzne ściany konstrukcyjne lub strop.
- Zalety: duża stabilność i nośność, możliwość krycia szerokich budynków.
- Wady: większe zużycie drewna, słupy na poddaszu, wyższe koszty.
- Wyróżnia się konstrukcje jednostolcowe (7.5-10m) i dwustolcowe (9-12m).
Dach płatwiowo-jętkowy – kiedy to rozwiązanie jest strzałem w dziesiątkę?
Wybór konstrukcji dachowej często dyktowany jest specyfiką budynku. Więźba płatwiowo-jętkowa to zaawansowany rodzaj więźby dachowej, który znajduje swoje zastosowanie przede wszystkim w budynkach o dużej rozpiętości. Kiedy klasyczna konstrukcja krokwiowo-jętkowa okazuje się niewystarczająca pod względem wytrzymałości i stabilności, to właśnie system płatwiowo-jętkowy stanowi odpowiedź na potrzebę zapewnienia bezpieczeństwa i nośności dla szerszych obiektów. Jest to rozwiązanie, które pozwala na przykrycie przestrzeni, gdzie inne, prostsze konstrukcje po prostu by sobie nie poradziły.
Czym jest więźba płatwiowo-jętkowa i dlaczego jest niezbędna przy szerszych budynkach?
Więźba płatwiowo-jętkowa to specyficzny rodzaj konstrukcji dachowej, charakteryzujący się obecnością dodatkowych elementów nośnych płatwi. Te poziome belki podpierają jętki, które z kolei opierają się na pionowych słupach tworzących tzw. ściany stolcowe. Taki układ konstrukcyjny pozwala na efektywne przenoszenie obciążeń z dachu. Kluczowe jest to, że ciężar konstrukcji i działające na nią siły (np. od śniegu czy wiatru) są rozkładane nie tylko na zewnętrzne ściany nośne budynku, ale także na wewnętrzne ściany konstrukcyjne lub strop, na których opierają się słupy. To właśnie ta cecha sprawia, że więźba płatwiowo-jętkowa jest niezastąpiona przy budynkach o większej rozpiętości, zwykle mieszczącej się w przedziale od 9 do 12 metrów, gdzie prostsze rozwiązania mogłyby okazać się niewystarczające pod względem wytrzymałości.
Krótka historia i ewolucja: od prostej krokwi do zaawansowanej konstrukcji płatwiowej
Historia konstrukcji dachowych to fascynująca opowieść o ewolucji inżynierii i architektury. Od najprostszych form, takich jak dwuspadowe dachy oparte na belkach stropowych czy podstawowe więźby krokwiowe, ludzkość dążyła do tworzenia coraz bardziej zaawansowanych i wytrzymałych rozwiązań. Wraz z rozwojem cywilizacji i rosnącymi ambicjami architektonicznymi, budynki stawały się szersze, a zapotrzebowanie na większe, otwarte przestrzenie rosło. W odpowiedzi na te potrzeby, techniki ciesielskie ewoluowały, prowadząc do powstania bardziej złożonych systemów, takich jak właśnie więźba płatwiowo-jętkowa. Ten system stanowił przełom, umożliwiając przykrycie większych rozpiętości przy jednoczesnym zachowaniu wysokiej stabilności i nośności, co było kluczowe dla rozwoju budownictwa.

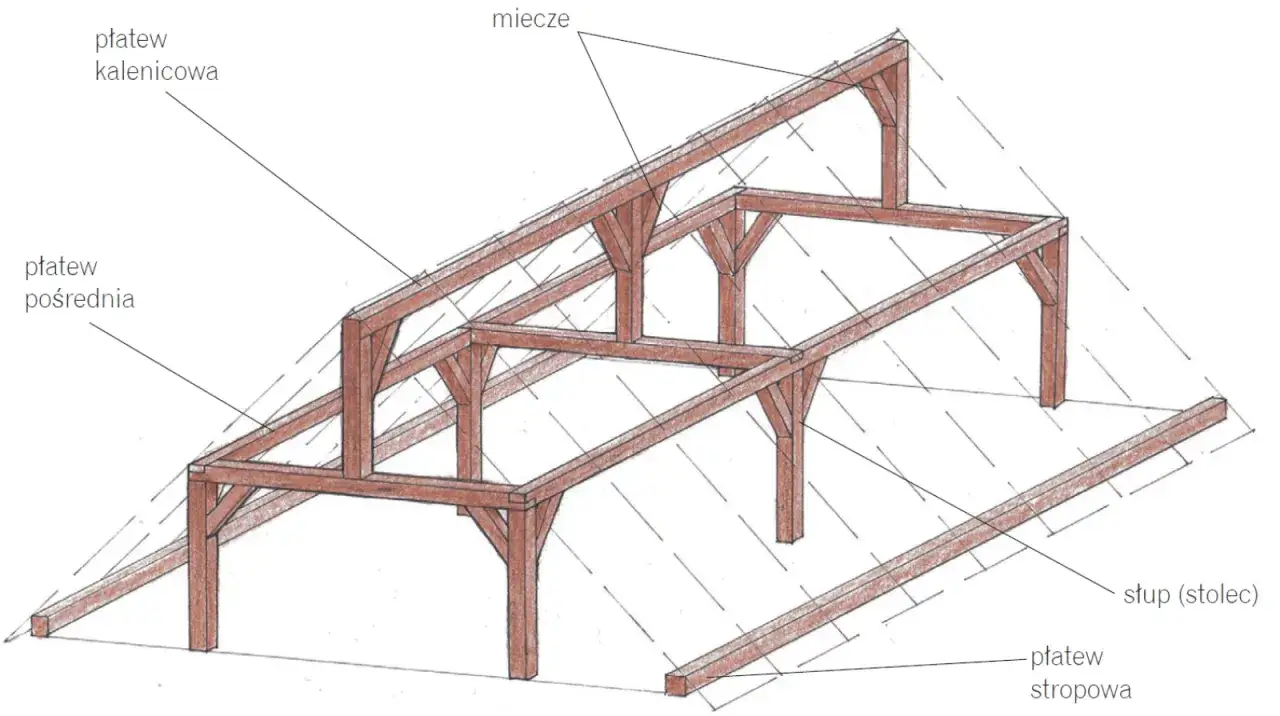

Jak zbudowana jest więźba płatwiowo-jętkowa? Poznaj jej anatomię
Zrozumienie budowy więźby płatwiowo-jętkowej jest kluczowe do docenienia jej funkcjonalności i specyfiki. Jest to konstrukcja, która wykorzystuje szereg starannie dobranych elementów, z których każdy pełni ściśle określoną rolę w przenoszeniu obciążeń i zapewnieniu stabilności całego dachu. Przyjrzyjmy się bliżej jej anatomii.
Krokwie, jętki i płatwie – jak współpracują te trzy filary konstrukcji?
Podstawowymi elementami każdej więźby dachowej są krokwie, które stanowią główne belki nośne dla połaci dachowej. W konstrukcji płatwiowo-jętkowej ich rola jest uzupełniona przez jętki i płatwie. Jętki to poziome belki, które łączą krokwie, usztywniając je i zapobiegając ich ugięciu pod wpływem obciążeń. Jednak kluczową rolę w tym systemie odgrywają płatwie. Są to również belki poziome, ale znacznie grubsze i mocniejsze od jętek. Płatwie podpierają jętki na całej ich długości, przenosząc na siebie znaczną część obciążeń. To właśnie płatwie, dzięki swojemu położeniu i podparciu, odróżniają ten typ więźby od prostszych konstrukcji.
Rola ścian stolcowych – dlaczego słupy są niezbędne i jak wpływają na przestrzeń?
Słupy, tworzące tzw. ściany stolcowe, są sercem konstrukcji płatwiowo-jętkowej. Ich zadaniem jest podpieranie płatwi, a tym samym przenoszenie obciążeń z dachu na niższe kondygnacje najczęściej na strop lub wewnętrzne ściany nośne. Jest to fundamentalna różnica w stosunku do więźby krokwiowej, gdzie obciążenia skupiają się głównie na ścianach zewnętrznych. Obecność słupów na poddaszu jest nieodłączną cechą tej konstrukcji. Choć może stanowić wyzwanie aranżacyjne, z drugiej strony umożliwia budowanie dachów o bardzo dużych rozpiętościach. Wyróżniamy konstrukcje jednostolcowe, stosowane dla budynków o rozpiętości od 7,5 do 10 metrów, oraz dwustolcowe, przeznaczone dla szerszych obiektów, od 9 do 12 metrów.
Miecze i zastrzały – cisi bohaterowie odpowiedzialni za sztywność dachu
Oprócz głównych elementów nośnych, takich jak krokwie, jętki i płatwie, konstrukcja więźby płatwiowo-jętkowej opiera się również na elementach usztywniających. Miecze, czyli ukośne belki, oraz zastrzały odgrywają kluczową rolę w zapewnieniu pełnej sztywności i stabilności dachu. Łączą one słupy z płatwiami i innymi elementami konstrukcyjnymi, tworząc sztywne węzły. Ich zadaniem jest zapobieganie odkształceniom, szczególnie pod wpływem obciążeń bocznych, takich jak silny wiatr. Dzięki nim konstrukcja jest bardziej odporna na wszelkie dynamiczne naciski, co przekłada się na długowieczność i bezpieczeństwo dachu.
Dla jakich budynków dach płatwiowo-jętkowy jest idealny? Kluczowe parametry techniczne
Wybór więźby płatwiowo-jętkowej nie jest przypadkowy. Jest to rozwiązanie zaprojektowane z myślą o konkretnych wyzwaniach architektonicznych i konstrukcyjnych. Istnieją bowiem pewne parametry, które sprawiają, że ta konstrukcja staje się optymalnym wyborem, przewyższając inne, prostsze systemy.
Rozpiętość i kąt nachylenia – liczby, które decydują o wyborze tej konstrukcji
Kluczowymi parametrami, które decydują o zastosowaniu więźby płatwiowo-jętkowej, są rozpiętość budynku i kąt nachylenia dachu. Ta konstrukcja jest rekomendowana dla budynków o rozpiętości od około 9 do 12 metrów. W takich przypadkach tradycyjne więźby krokwiowe mogą okazać się niewystarczające. Jednocześnie, więźba płatwiowo-jętkowa sprawdza się przy dachach o nachyleniu połaci od 25° do 67°. Jest to szeroki zakres, który pozwala na jej zastosowanie w wielu projektach, od stromych dachów po te o łagodniejszym spadku, pod warunkiem, że spełniony jest warunek dużej rozpiętości.
Dom z poddaszem użytkowym – czy ta więźba spełni Twoje oczekiwania aranżacyjne?
Posiadanie domu z poddaszem użytkowym to marzenie wielu inwestorów. Więźba płatwiowo-jętkowa, choć umożliwia konstruowanie dachów o dużej rozpiętości, wprowadza na poddasze słupy ścian stolcowych. Mogą one stanowić pewne wyzwanie aranżacyjne, ograniczając swobodę w projektowaniu wnętrza. Jednakże, dzięki możliwości przykrycia szerokich budynków, ta konstrukcja pozwala na uzyskanie dużej, otwartej przestrzeni, którą można kreatywnie zagospodarować. Słupy można wkomponować w wystrój, traktując je jako element dekoracyjny lub wykorzystując do podziału przestrzeni. Warto jednak dokładnie przemyśleć układ funkcjonalny poddasza już na etapie projektu.
Zastosowanie w budownictwie jednorodzinnym a budynkach gospodarczych
Więźba płatwiowo-jętkowa znajduje szerokie zastosowanie nie tylko w budownictwie jednorodzinnym, szczególnie tam, gdzie projekt przewiduje dom o większej szerokości. Jej solidność i zdolność do przenoszenia dużych obciążeń sprawiają, że jest również chętnie wybierana w budynkach gospodarczych, takich jak stodoły czy hale produkcyjne, gdzie często potrzebne są duże, niepodzielone przestrzenie. Sprawdza się także w obiektach użyteczności publicznej, a nawet w małych obiektach przemysłowych. Wszędzie tam, gdzie kluczowa jest duża rozpiętość dachu i jego wytrzymałość, więźba płatwiowo-jętkowa jest rozwiązaniem godnym rozważenia.
Płatwiowo-jętkowy kontra inne popularne konstrukcje – co musisz wiedzieć, by dobrze wybrać?
Decyzja o wyborze konstrukcji dachowej powinna być świadoma i oparta na rzetelnej wiedzy. Porównanie więźby płatwiowo-jętkowej z innymi, popularnymi rozwiązaniami, pozwoli lepiej zrozumieć jej specyfikę i ocenić, czy jest to najlepszy wybór dla Twojego projektu.

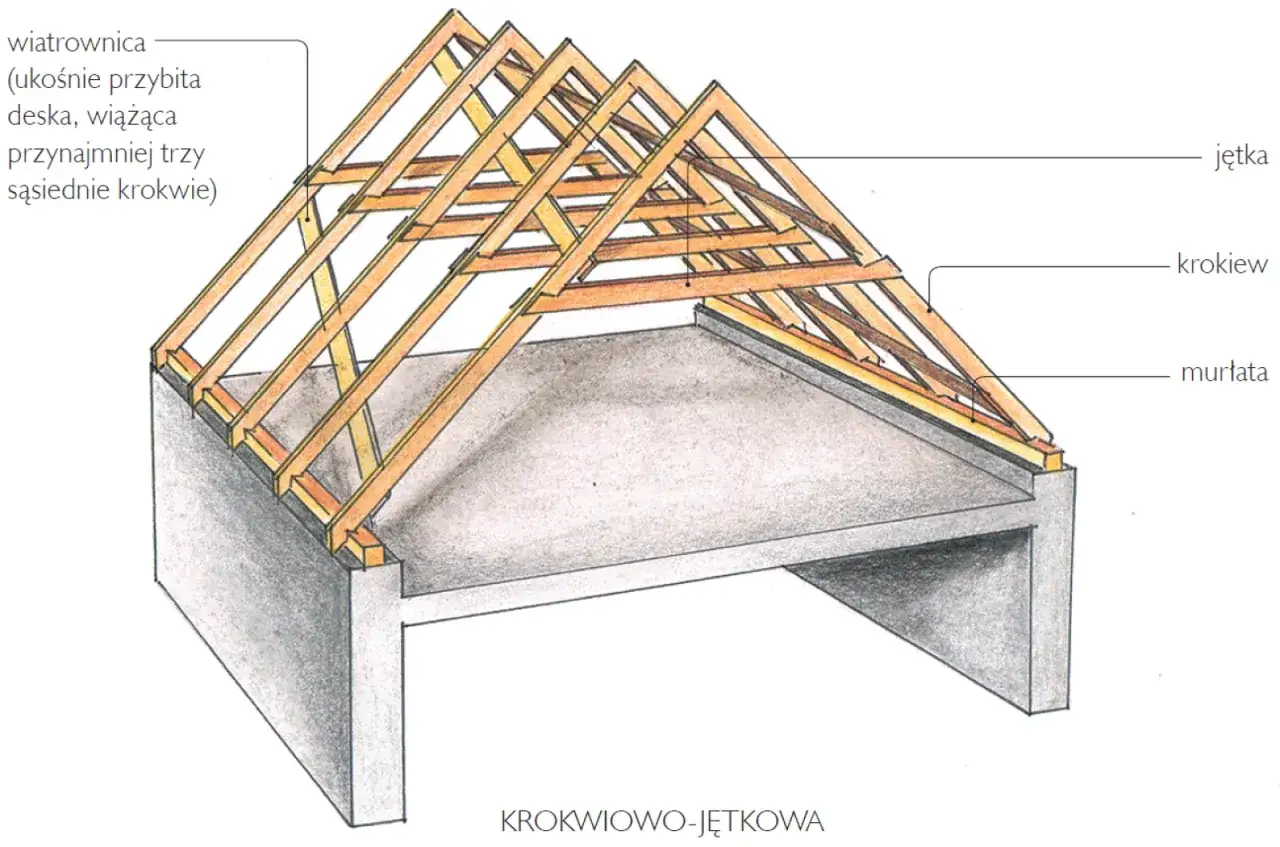

Fundamentalne różnice względem więźby krokwiowo-jętkowej: budowa i przenoszenie obciążeń
Podstawowa różnica między więźbą płatwiowo-jętkową a krokwiowo-jętkową leży w sposobie przenoszenia obciążeń. W konstrukcji krokwiowo-jętkowej, która jest zazwyczaj stosowana w budynkach o mniejszej rozpiętości, obciążenia z dachu są przenoszone głównie na ściany zewnętrzne. Konstrukcja płatwiowo-jętkowa, dzięki dodatkowym płatwiom i słupom ścian stolcowych, rozkłada te obciążenia również na wewnętrzne elementy konstrukcyjne. To właśnie ta cecha pozwala na przykrywanie znacznie większych rozpiętości budynków, co jest główną przewagą więźby płatwiowo-jętkowej.
A może dach płatwiowo-kleszczowy? Porównanie kluczowych mechanizmów i zastosowań
Warto również wspomnieć o więźbie płatwiowo-kleszczowej, która stanowi pewne rozwinięcie konstrukcji płatwiowej. W odróżnieniu od więźby płatwiowo-jętkowej, gdzie jętki pełnią rolę usztywniającą, w systemie płatwiowo-kleszczowym rolę tę przejmują kleszcze. Są to poziome belki umieszczone pod płatwiami, które dodatkowo usztywniają całą konstrukcję. Choć obie konstrukcje umożliwiają przykrywanie dużych rozpiętości, więźba płatwiowo-kleszczowa może być uznawana za jeszcze bardziej stabilną i wytrzymałą. Wybór między tymi dwoma rozwiązaniami zależy od specyficznych wymagań projektowych i obciążeń, jakim dach będzie podlegał.
Co zyskujesz, a na co musisz uważać? Szczery bilans zalet i wad
Każde rozwiązanie konstrukcyjne ma swoje mocne i słabe strony. Aby podjąć świadomą decyzję, warto dokładnie przyjrzeć się zaletom i wadom więźby płatwiowo-jętkowej.
Główne korzyści: stabilność na lata i możliwość krycia dużych rozpiętości
Niewątpliwą zaletą więźby płatwiowo-jętkowej jest jej wysoka stabilność i nośność. Dzięki przemyślanemu systemowi przenoszenia obciążeń, jest ona w stanie wytrzymać znaczne naciski, co przekłada się na bezpieczeństwo i długowieczność konstrukcji. Największą korzyścią jest jednak możliwość przykrywania szerokich budynków, często przekraczających 10 metrów szerokości, co jest trudne do osiągnięcia przy użyciu prostszych więźb. To sprawia, że jest to idealne rozwiązanie dla inwestorów planujących dom o nietypowych wymiarach lub chcących uzyskać przestronne, otwarte wnętrza.
Potencjalne wyzwania: wyższe koszty i słupy na poddaszu jako ograniczenie projektowe
Z drugiej strony, więźba płatwiowo-jętkowa wiąże się z pewnymi wyzwaniami. Jest to konstrukcja bardziej skomplikowana w budowie, co wymaga większego nakładu pracy i doświadczenia ekipy ciesielskiej. Przekłada się to na wyższe koszty robocizny. Ponadto, ze względu na specyfikę konstrukcji, zużycie drewna jest zazwyczaj większe niż w przypadku prostszych więźb, co również wpływa na ostateczną cenę. Największym wyzwaniem aranżacyjnym jest jednak obecność słupów na poddaszu, które mogą ograniczać swobodę w projektowaniu wnętrza.
Odporność na obciążenia śniegiem i wiatrem – dlaczego to tak solidne rozwiązanie?
Solidność konstrukcji płatwiowo-jętkowej jest szczególnie widoczna w obliczu ekstremalnych warunków pogodowych. System przenoszenia obciążeń, oparty na płatwiach i słupach, doskonale radzi sobie z dużymi naciskami śniegu zimą, jak i z silnymi podmuchami wiatru. Zapewnia to wysoki poziom bezpieczeństwa i minimalizuje ryzyko uszkodzeń konstrukcji, nawet w trudnych warunkach klimatycznych. Jest to więc rozwiązanie, które gwarantuje spokój na lata, chroniąc inwestycję przed negatywnymi skutkami działania sił natury.
Z czego budować i ile to może kosztować? Praktyczne aspekty inwestycji
Planując budowę dachu płatwiowo-jętkowego, kluczowe jest zrozumienie zarówno materiałów, z których zostanie wykonany, jak i czynników wpływających na jego ostateczny koszt. Pozwoli to na lepsze przygotowanie budżetu i uniknięcie niespodzianek.
Jakie drewno konstrukcyjne (C24) i przekroje belek wybrać, by spać spokojnie?
Podstawowym materiałem konstrukcyjnym więźby płatwiowo-jętkowej jest drewno. Najczęściej stosuje się drewno iglaste, takie jak sosna czy świerk, o odpowiedniej wytrzymałości. Popularnym wyborem jest drewno klasy konstrukcyjnej C24 lub podobnej, która gwarantuje odpowiednie parametry wytrzymałościowe. Kluczowe jest jednak nie tylko samo drewno, ale także prawidłowy dobór przekrojów belek. Muszą one być zgodne z projektem konstrukcyjnym, uwzględniającym obciążenia i rozpiętości. Niezwykle ważna jest również impregnacja drewna, która chroni je przed wilgocią i szkodnikami, zapewniając trwałość na lata. Zawsze warto upewnić się, że materiał spełnia normy budowlane.
Analiza kosztów: od czego zależy ostateczna cena robocizny i materiału?
Koszt budowy dachu płatwiowo-jętkowego jest zazwyczaj wyższy niż w przypadku prostszych konstrukcji. Na ostateczną cenę wpływa wiele czynników:
- Ilość i rodzaj drewna: Więźba płatwiowo-jętkowa wymaga większej ilości materiału, zwłaszcza grubszych belek płatwiowych i słupów.
- Stopień skomplikowania konstrukcji: Im bardziej złożony projekt, tym więcej pracy i materiału potrzeba.
- Koszty robocizny: Ze względu na skomplikowanie montażu, praca wykwalifikowanej ekipy ciesielskiej jest droższa.
- Region budowy: Ceny materiałów i robocizny mogą się różnić w zależności od lokalizacji.
- Dodatkowe elementy: Koszt wzrasta, gdy doliczymy materiały na ocieplenie, pokrycie dachowe, obróbki blacharskie itp.
Warto pamiętać, że jest to inwestycja w solidność i trwałość, która w dłuższej perspektywie może przynieść korzyści.
Najczęstsze błędy wykonawcze, których musisz bezwzględnie unikać
Nawet najlepszy projekt i najwyższej jakości materiały mogą okazać się niewystarczające, jeśli wykonanie pozostawia wiele do życzenia. W przypadku więźby płatwiowo-jętkowej, precyzja i doświadczenie ekipy budowlanej są absolutnie kluczowe dla zapewnienia bezpieczeństwa i trwałości konstrukcji.
Niewłaściwe połączenia ciesielskie – na co zwrócić uwagę ekipie budowlanej?
Połączenia ciesielskie to fundament każdej drewnianej konstrukcji. W więźbie płatwiowo-jętkowej, gdzie elementy przenoszą znaczne obciążenia, ich jakość jest nie do przecenienia. Niewłaściwe zacięcia, zbyt mała liczba lub nieodpowiedni rodzaj łączników (śrub, gwoździ, płytek kolczastych) mogą prowadzić do osłabienia konstrukcji i jej deformacji. Inwestor powinien zwracać uwagę na precyzję wykonania każdego połączenia, zgodność z projektem i stosowanie zalecanych przez konstruktora metod montażu. To absolutna podstawa bezpieczeństwa.
Problem z usztywnieniem konstrukcji – jak zapewnić pełne bezpieczeństwo i stabilność?
Odpowiednie usztywnienie konstrukcji jest równie ważne, co jej podstawowe elementy nośne. Miecze, zastrzały, wiatrownice i inne elementy usztywniające zapobiegają odkształceniom i zapewniają stabilność dachu, zwłaszcza pod wpływem obciążeń dynamicznych. Niedostateczne usztywnienie może prowadzić do niebezpiecznych deformacji, a w skrajnych przypadkach nawet do uszkodzenia całej konstrukcji dachu. Dlatego tak ważne jest, aby wszystkie elementy usztywniające były wykonane zgodnie z projektem i zamontowane w odpowiednich miejscach.
Przeczytaj również: Strop poddasza z betonu: rodzaje, zalety i wyzwania konstrukcyjne
Brak odpowiedniego oparcia słupów na stropie – krytyczny błąd, który zagraża budynkowi
Jednym z najbardziej krytycznych błędów, jakie mogą zostać popełnione podczas budowy więźby płatwiowo-jętkowej, jest brak prawidłowego oparcia słupów ścian stolcowych na stropie lub innych elementach nośnych. Słupy te przenoszą ogromne obciążenia z dachu, a ich niewłaściwe podparcie może skutkować ugięciami, pęknięciami stropu, a nawet doprowadzić do katastrofy budowlanej. Konieczne jest ścisłe przestrzeganie projektu konstrukcyjnego i konsultacja z konstruktorem w zakresie sposobu podparcia słupów. To element, którego nie można lekceważyć.
Czy dach płatwiowo-jętkowy to konstrukcja dla Twojego wymarzonego domu?
Wybór konstrukcji dachowej to ważna decyzja, która wpłynie na bezpieczeństwo, funkcjonalność i estetykę Twojego domu na lata. Więźba płatwiowo-jętkowa to bez wątpienia solidne i trwałe rozwiązanie, które doskonale sprawdza się w przypadku budynków o większej rozpiętości. Jej główne zalety to wysoka stabilność, nośność i możliwość przykrycia szerokich przestrzeni. Należy jednak pamiętać o jej wadach, takich jak wyższe koszty, większe zużycie drewna oraz obecność słupów na poddaszu, które mogą wymagać przemyślanych rozwiązań aranżacyjnych. Jeśli planujesz budowę domu o nietypowych wymiarach lub zależy Ci na przestronnym poddaszu, więźba płatwiowo-jętkowa może być doskonałym wyborem. Pamiętaj jednak, że kluczowe jest świadome podjęcie decyzji, oparte na dokładnej analizie projektu, potrzeb i możliwości. Zawsze warto skonsultować się z doświadczonym architektem lub konstruktorem, który pomoże ocenić, czy to rozwiązanie jest optymalne dla Twojej konkretnej inwestycji.
