Płyta fundamentowa to nowoczesny typ fundamentu, stanowiący solidną podstawę dla budynków. To żelbetowa konstrukcja o grubości 30-40 cm, zapewniająca stabilność i trwałość całej budowli. Jej główne zalety to szybsza realizacja, lepsza izolacja oraz równomierne rozłożenie obciążeń.
Przekrój płyty fundamentowej składa się z kilku kluczowych warstw. Najważniejsze to podłoże gruntowe, izolacja przeciwwilgociowa i termiczna, zbrojenie oraz beton. Każda z tych warstw pełni istotną rolę w zapewnieniu trwałości i funkcjonalności fundamentu.
Najważniejsze informacje:- Płyta fundamentowa wykonana jest z żelbetu
- Grubość płyty wynosi zazwyczaj 30-40 cm
- Izolacja termiczna i przeciwwilgociowa to kluczowe elementy konstrukcji
- Zbrojenie zwiększa nośność i odporność na obciążenia
- Płyta fundamentowa umożliwia szybszą realizację budowy
- Zapewnia lepszą izolację termiczną i akustyczną
- Jest idealna dla gruntów o słabej nośności
- Umożliwia łatwe zastosowanie ogrzewania podłogowego
Czym jest płyta fundamentowa?
Płyta fundamentowa to nowoczesny typ fundamentu, który stanowi jednolitą, żelbetową konstrukcję pod całym budynkiem. Jest to rozwiązanie alternatywne dla tradycyjnych ław fundamentowych, oferujące lepszą stabilność i izolację. Przekrój płyty fundamentowej pokazuje, że znajduje szerokie zastosowanie zarówno w budownictwie jednorodzinnym, jak i w większych obiektach komercyjnych czy przemysłowych.

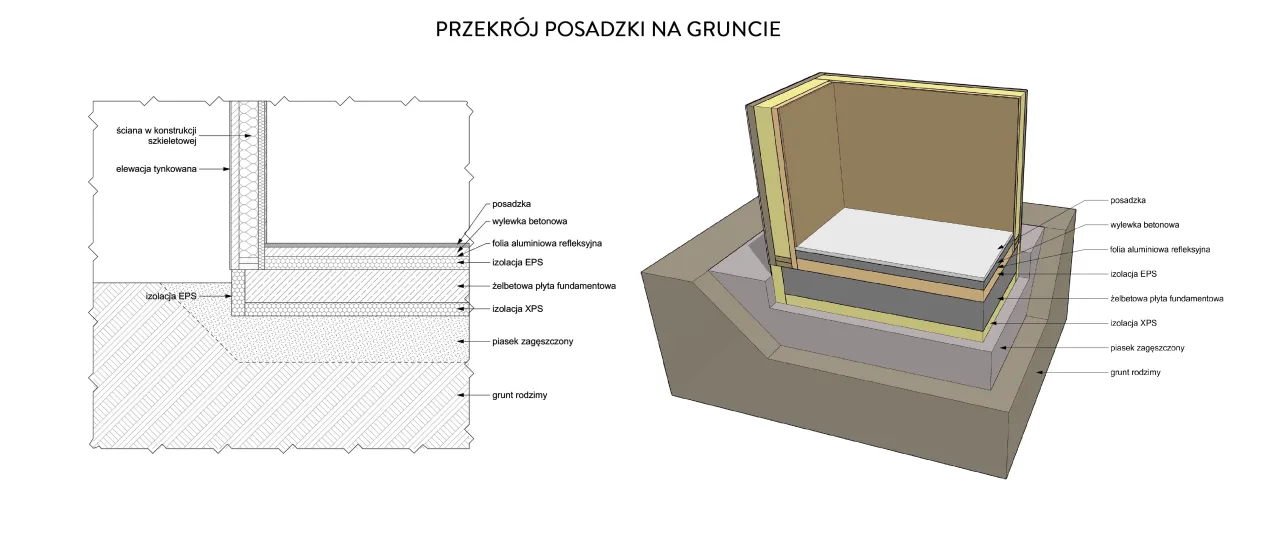

Warstwy w przekroju płyty fundamentowej
Warstwa podłoża gruntowego
Warstwa podłoża gruntowego to pierwszy element konstrukcji płyty fundamentowej. Stanowi ona bazę dla całej struktury i musi być odpowiednio przygotowana. Przygotowanie podłoża obejmuje wyrównanie, zagęszczenie i ewentualne wzmocnienie gruntu.
Podbudowa
Do podbudowy najczęściej używa się pospółki lub piasku. Kluczowe jest odpowiednie zagęszczenie tej warstwy, co zapewnia stabilność całej konstrukcji.
Izolacja przeciwwilgociowa
W przekroju płyty fundamentowej izolacja przeciwwilgociowa może być wykonana z folii PVC, papy termozgrzewalnej lub specjalnych mas bitumicznych. Układa się ją bezpośrednio na zagęszczonej podbudowie, tworząc barierę przed wilgocią z gruntu.
Izolacja termiczna
Do izolacji termicznej stosuje się najczęściej polistyren ekstrudowany (XPS) lub styrodur. Te materiały znacząco wpływają na efektywność energetyczną budynku, zmniejszając straty ciepła przez fundament.
Warstwa zbrojenia
Zbrojenie w płycie fundamentowej wykonuje się ze stali zbrojeniowej. Pełni ono kluczową rolę w zwiększaniu wytrzymałości płyty na rozciąganie i ściskanie, zapobiegając pękaniu betonu pod wpływem obciążeń.
Warstwa betonu
W płytach fundamentowych stosuje się beton o klasie wytrzymałości dostosowanej do projektu, najczęściej C20/25 lub wyższej. Proces wylewania betonu musi być przeprowadzony starannie, z uwzględnieniem odpowiedniego zagęszczenia i pielęgnacji w trakcie wiązania.
Grubość płyty fundamentowej
Standardowa grubość płyty fundamentowej dla domów jednorodzinnych wynosi od 20 do 30 cm.
Czynniki wpływające na grubość płyty:- Obciążenia budynku
- Warunki gruntowe
- Wymagania izolacyjne
| Typ budynku | Grubość | Uwagi |
| Dom jednorodzinny | 20-30 cm | Standardowa grubość |
| Budynek wielorodzinny | 30-50 cm | Zwiększona grubość ze względu na większe obciążenia |
| Hala przemysłowa | 40-80 cm | Grubość zależna od obciążeń i specyfiki obiektu |
Materiały stosowane w płycie fundamentowej
- Beton
- Stal zbrojeniowa
- Izolacja przeciwwilgociowa
- Izolacja termiczna
- Kruszywo do podbudowy
Beton stanowi główny budulec, zapewniając wytrzymałość. Stal zbrojeniowa wzmacnia konstrukcję. Izolacja przeciwwilgociowa chroni przed wilgocią z gruntu. Izolacja termiczna minimalizuje straty ciepła. Kruszywo tworzy stabilną podbudowę pod płytą.
Funkcje poszczególnych warstw płyty fundamentowej
| Warstwa | Funkcja |
| Podłoże gruntowe | Zapewnienie stabilnego podłoża |
| Podbudowa | Wyrównanie i wzmocnienie gruntu |
| Izolacja przeciwwilgociowa | Ochrona przed wilgocią z gruntu |
| Izolacja termiczna | Minimalizacja strat ciepła |
| Zbrojenie | Zwiększenie wytrzymałości płyty |
| Beton | Główny element nośny konstrukcji |
Każda warstwa w przekroju płyty fundamentowej pełni kluczową rolę. Razem tworzą one solidną i trwałą podstawę dla całego budynku.
Znaczenie prawidłowego wykonania przekroju
Prawidłowe wykonanie przekroju płyty fundamentowej ma kluczowe znaczenie dla stabilności całego budynku. Zapewnia równomierne rozłożenie obciążeń i chroni przed nierównomiernym osiadaniem. Błędy wykonawcze mogą prowadzić do poważnych problemów strukturalnych, takich jak pękanie ścian czy deformacje konstrukcji.
- Niedokładne przygotowanie podłoża - zawsze stosuj odpowiednie zagęszczenie gruntu
- Nieprawidłowe ułożenie izolacji - zwróć uwagę na ciągłość i szczelność warstw izolacyjnych
- Błędy w zbrojeniu - przestrzegaj projektu i zapewnij odpowiednie otulenie prętów
- Nieodpowiednia pielęgnacja betonu - zabezpiecz świeży beton przed wysychaniem i mrozem
Zalety stosowania płyty fundamentowej
- Lepsza izolacja termiczna
- Równomierne rozłożenie obciążeń
- Szybsza realizacja budowy
- Odporność na nierównomierne osiadanie
- Możliwość zastosowania ogrzewania podłogowego
Płyta fundamentowa zapewnia doskonałą izolację termiczną, co przekłada się na oszczędności energetyczne. Równomierne rozłożenie obciążeń zwiększa stabilność budynku. Szybsza realizacja budowy skraca czas inwestycji. Odporność na nierównomierne osiadanie jest szczególnie ważna na trudnych gruntach. Możliwość łatwego zastosowania ogrzewania podłogowego zwiększa komfort użytkowania.

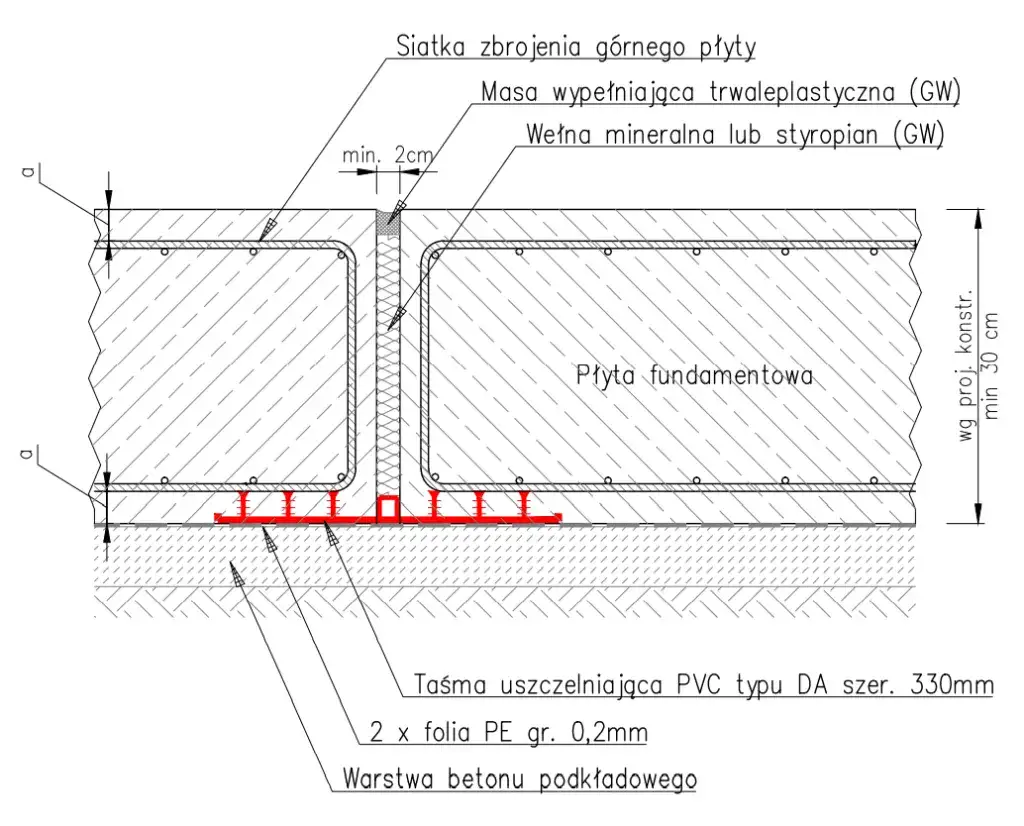

Jak czytać schemat przekroju płyty fundamentowej?
Schemat przekroju płyty fundamentowej przedstawia wszystkie warstwy konstrukcji w formie graficznej. Pokazuje on grubość poszczególnych warstw, ich układ oraz połączenia między nimi. Kluczowe elementy to podłoże, izolacje, zbrojenie i warstwa betonu.
Przy interpretacji rysunku technicznego zwróć uwagę na legendę i skalę. Pamiętaj, że niektóre elementy mogą być przedstawione w sposób schematyczny dla większej czytelności.
Przekrój płyty fundamentowej: Klucz do trwałości i wydajności budynku
Przekrój płyty fundamentowej to nie tylko techniczny aspekt budowy, ale fundament stabilności i efektywności energetycznej całego budynku. Każda warstwa, od podłoża gruntowego po warstwę betonu, pełni kluczową rolę w zapewnieniu trwałości konstrukcji.
Prawidłowe wykonanie wszystkich elementów płyty fundamentowej jest kluczowe dla uniknięcia problemów strukturalnych w przyszłości. Odpowiednia izolacja przeciwwilgociowa i termiczna, staranne zbrojenie oraz właściwie dobrany i pielęgnowany beton to gwarancja solidnego fundamentu.
Zastosowanie płyty fundamentowej niesie ze sobą liczne korzyści, takie jak lepsza izolacja termiczna, równomierne rozłożenie obciążeń czy możliwość łatwej instalacji ogrzewania podłogowego. Te zalety przekładają się na komfort użytkowania, oszczędności energetyczne i długotrwałą stabilność budynku.
