Zbrojenie belki żelbetowej to fundament stabilności i trwałości każdej konstrukcji budowlanej. Jest to proces, który wymaga precyzji i zrozumienia zasad statyki, aby zapewnić bezpieczeństwo użytkowania obiektu. Ten artykuł stanowi kompleksowy przewodnik po zasadach projektowania i wykonawstwa zbrojenia belek, odwołując się do norm i najlepszych praktyk, skierowany do studentów, inżynierów oraz wykonawców.
Dlaczego prawidłowe zbrojenie belki jest fundamentem bezpieczeństwa konstrukcji?
Beton i stal – idealny duet: rola zbrojenia w żelbecie
Beton i stal tworzą niezwykle zgrany zespół w konstrukcjach żelbetowych. Beton, choć doskonale radzi sobie z siłami ściskającymi, jest materiałem kruchym i słabo przenosi rozciąganie. Stal zbrojeniowa natomiast świetnie wytrzymuje naprężenia rozciągające. Połączenie tych dwóch materiałów pozwala stworzyć kompozyt o wysokiej wytrzymałości, który efektywnie przenosi zarówno ściskanie, jak i rozciąganie. W belce żelbetowej zbrojenie przejmuje kluczową rolę przenoszenia tych właśnie sił rozciągających, które powstają pod wpływem obciążeń, zapobiegając tym samym zniszczeniu elementu.
Co się stanie, gdy belka jest źle zazbrojona? Analiza ryzyka
Nieprawidłowe zaprojektowanie lub wykonanie zbrojenia belki może prowadzić do bardzo poważnych konsekwencji. Mowa tu nie tylko o estetycznych defektach, takich jak pęknięcia betonu czy nadmierne ugięcia, ale przede wszystkim o utracie nośności konstrukcji. W skrajnych przypadkach niewłaściwe zbrojenie może skutkować katastrofą budowlaną. Dlatego tak istotne jest, aby na każdym etapie od projektu po wykonanie zachować najwyższą precyzję i stosować się do obowiązujących norm.
Zginanie a ścinanie – dwie kluczowe siły, którym musi sprostać belka
Belka w konstrukcji poddawana jest przede wszystkim dwóm rodzajom sił: zginaniu i ścinaniu. Zginanie to zjawisko powodujące wyginanie się belki, gdzie dolna część jest rozciągana, a górna ściskana. Siły ścinające natomiast działają prostopadle do osi belki, próbując ją "przeciąć", szczególnie w okolicach podpór. Każda z tych sił wymaga specyficznego rodzaju zbrojenia, aby konstrukcja mogła bezpiecznie przenosić obciążenia. Zrozumienie tych podstawowych zjawisk jest kluczowe dla prawidłowego projektowania zbrojenia.

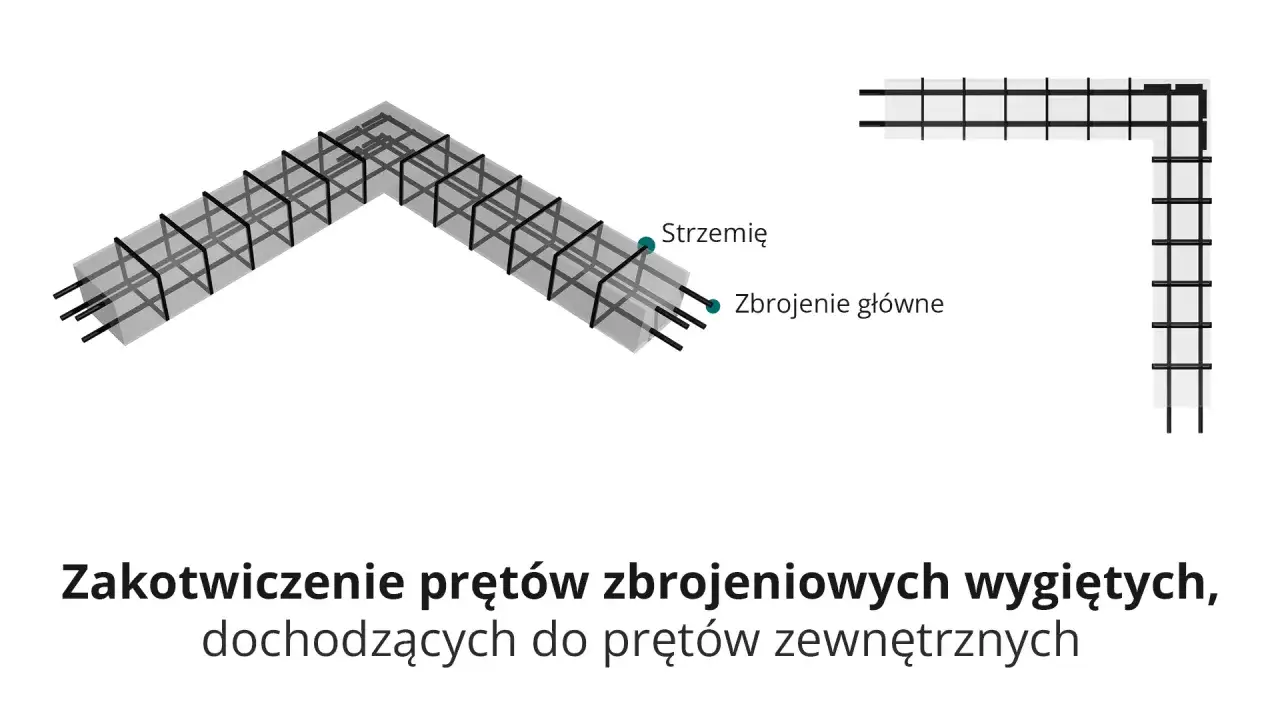

Anatomia zbrojenia belki: poznaj jego kluczowe komponenty
Zbrojenie główne (podłużne) – kręgosłup belki odpowiedzialny za zginanie
Zbrojenie główne, zwane również podłużnym, stanowi właściwy "kręgosłup" belki żelbetowej. Składa się z prętów umieszczonych wzdłuż osi elementu. W belkach swobodnie podpartych, gdzie największe rozciąganie występuje w dolnej strefie, to właśnie dolne pręty główne przejmują te obciążenia. W przypadku belek wieloprzęsłowych lub poddanych innym schematom obciążeń, zbrojenie górne również odgrywa kluczową rolę, przenosząc siły ściskające w odpowiednich strefach. Jego głównym zadaniem jest zapobieganie zniszczeniu belki na skutek zginania.
Strzemiona (zbrojenie poprzeczne) – cichy bohater chroniący przed ścinaniem
Strzemiona to elementy zbrojenia poprzecznego, które otaczają pręty główne. Choć często niedoceniane, pełnią one niezwykle ważne funkcje. Przede wszystkim przenoszą one siły ścinające, które są szczególnie intensywne w strefach przypodporowych belki. Dodatkowo, strzemiona zapobiegają wyboczeniu ściskanych prętów głównych, stabilizując je i utrzymując w odpowiedniej pozycji. Stanowią one również swoisty "rusztowanie" dla szkieletu zbrojeniowego, ułatwiając jego utrzymanie we właściwym miejscu podczas betonowania.
Pręty montażowe i konstrukcyjne – kiedy i dlaczego są potrzebne?
Często mylone z prętami konstrukcyjnymi, pręty montażowe pełnią specyficzną rolę. Ich głównym zadaniem jest stabilizacja i utrzymanie właściwego położenia strzemion oraz prętów głównych w trakcie całego procesu montażu zbrojenia, a także podczas betonowania. Chociaż nie przenoszą one znaczących sił roboczych, ich obecność jest kluczowa dla zachowania prawidłowej geometrii zbrojenia. W niektórych przypadkach, w zależności od projektu, mogą one również przejmować niewielkie siły ściskające, pełniąc tym samym funkcje konstrukcyjne.

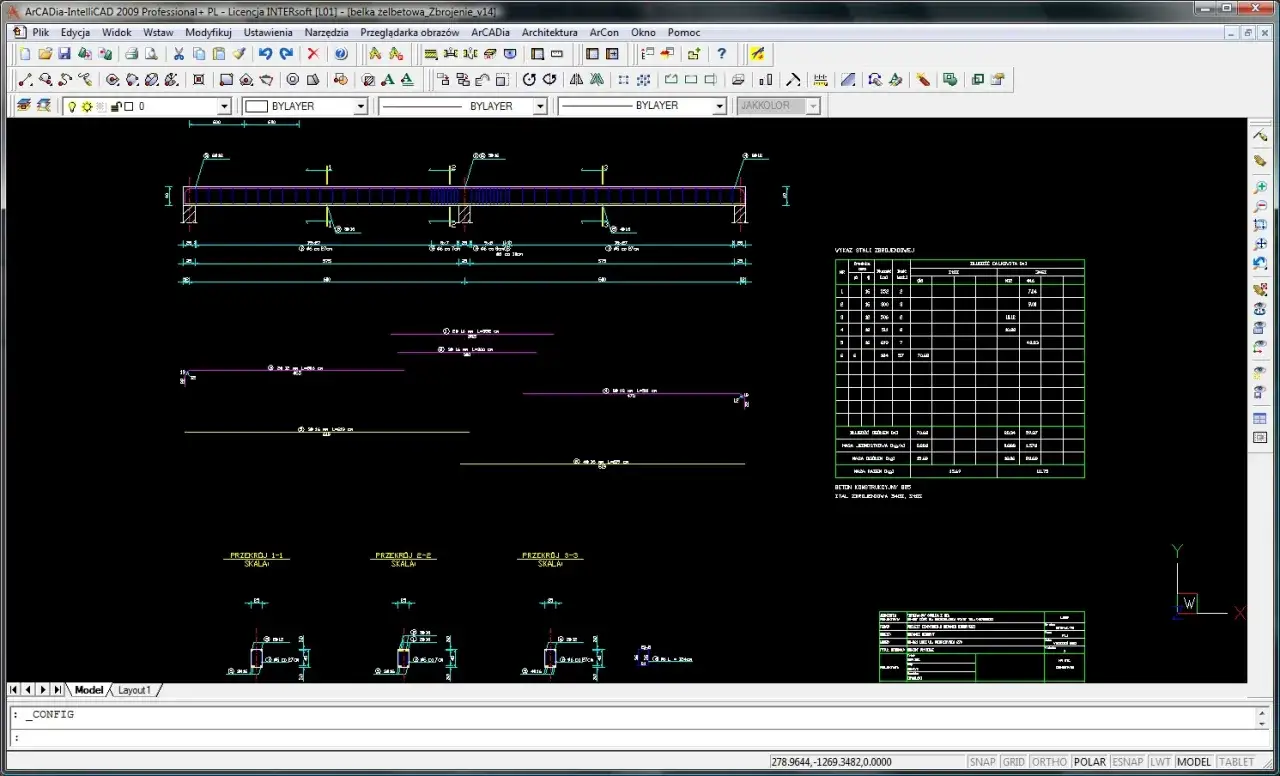

Projektowanie zbrojenia belki zgodnie z Eurokodem 2 – kluczowe zasady
Otulina prętów: dlaczego grubość betonu wokół stali ma krytyczne znaczenie?
Otulina zbrojenia to nic innego jak minimalna grubość warstwy betonu otaczającej każdy pręt zbrojeniowy. Jej znaczenie jest nie do przecenienia. Po pierwsze, zapewnia ona odpowiednią przyczepność między stalą a betonem, co jest kluczowe dla efektywnego przenoszenia naprężeń. Po drugie, chroni stal przed szkodliwym działaniem czynników zewnętrznych, takich jak wilgoć, która może prowadzić do korozji, a także przed wysoką temperaturą w przypadku pożaru. Grubość otuliny jest ściśle określona w normach i zależy od warunków środowiskowych, klasy ekspozycji, wymaganej odporności ogniowej oraz średnicy stosowanych prętów.
Minimalne i maksymalne zbrojenie – ile stali to za mało, a ile za dużo?
Projektowanie zbrojenia belki wymaga przestrzegania określonych parametrów dotyczących jego ilości. Norma Eurokod 2 nakazuje stosowanie minimalnego stopnia zbrojenia (As, min). Jest to zabezpieczenie przed nagłym, kruchym zniszczeniem betonu w przypadku pojawienia się naprężeń rozciągających. Z drugiej strony, istnieje również górna granica maksymalny stopień zbrojenia, który zazwyczaj nie powinien przekraczać 4% pola przekroju poprzecznego betonu (Ac). Taka ilość stali zapewnia możliwość prawidłowego ułożenia i zagęszczenia mieszanki betonowej wokół prętów, co jest niezbędne do uzyskania jednorodnej i wytrzymałej struktury.
Jak dobrać średnicę i rozstaw prętów głównych? Praktyczne wytyczne
Dobór średnicy i rozstawu prętów głównych w belce żelbetowej nie jest przypadkowy. Kluczowe jest, aby odstępy między prętami były na tyle duże, by umożliwić swobodny przepływ mieszanki betonowej i jej dokładne zagęszczenie. Zazwyczaj przyjmuje się, że minimalny odstęp nie powinien być mniejszy niż średnica samego pręta, wartość 20 mm, lub suma maksymalnego wymiaru kruszywa powiększona o 5 mm. Te wytyczne, wraz z obliczoną wymaganą powierzchnią zbrojenia, pozwalają na precyzyjny dobór średnic poszczególnych prętów.

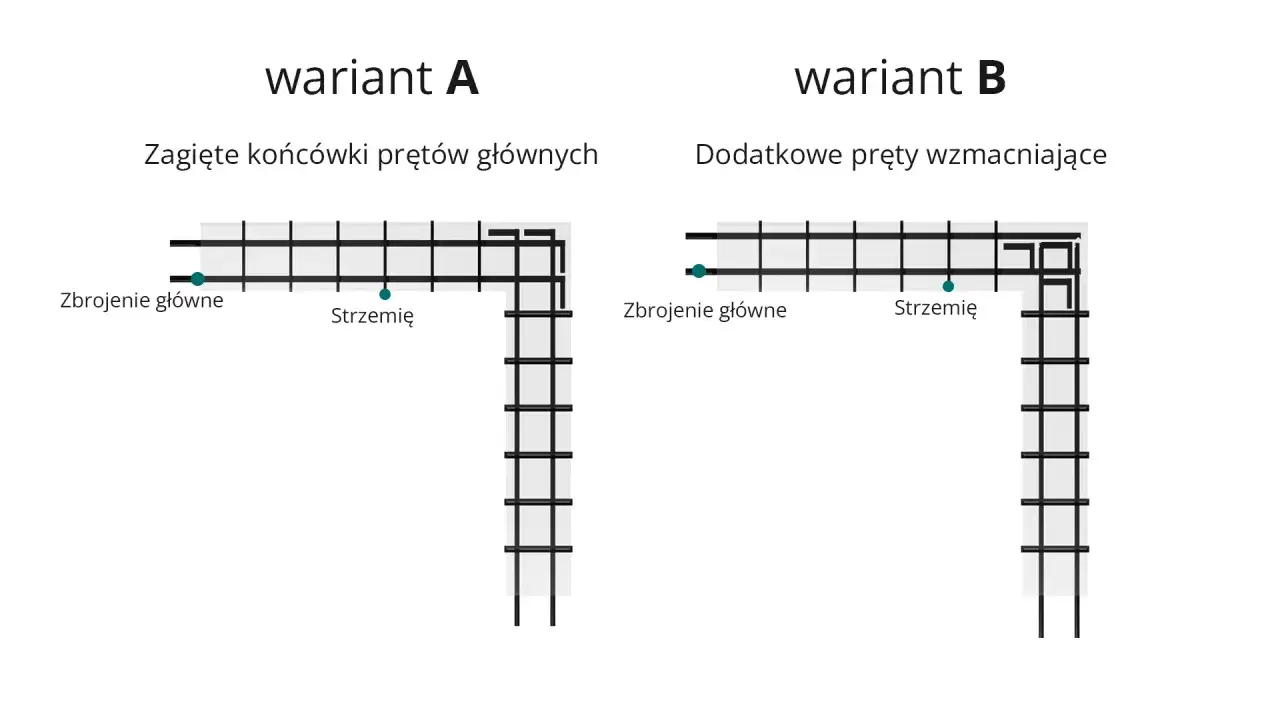

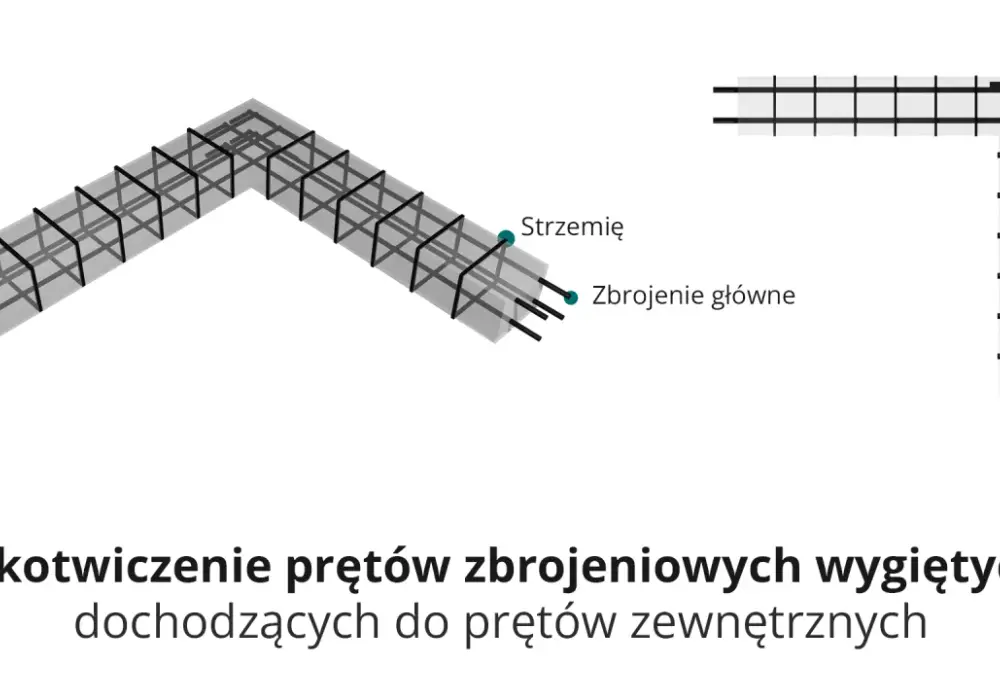

Długość zakotwienia i łączenie na zakład – jak zapewnić ciągłość pracy zbrojenia?
Aby zbrojenie mogło efektywnie przenosić siły, pręty muszą być odpowiednio zakotwione w elementach konstrukcyjnych, takich jak podpory. Długość zakotwienia (Lbd) jest kluczowa dla zapewnienia pełnego przekazania naprężeń ze stali na beton. W przypadku, gdy długość belki wymaga połączenia prętów na jej długości, stosuje się tzw. zakłady. Oba te aspekty zakotwienie i łączenie są niezbędne do zapewnienia ciągłości pracy zbrojenia i integralności całej konstrukcji.
Strzemiona w praktyce: wszystko o zbrojeniu na ścinanie
Dlaczego strefa przypodporowa wymaga gęstszego rozmieszczenia strzemion?
Siły ścinające w belce żelbetowej nie są rozłożone równomiernie. Ich wartości osiągają swoje maksimum w strefach bezpośrednio przy podporach. Z tego powodu, zgodnie z zasadami Eurokodu 2, rozstaw strzemion musi być tam znacznie mniejszy, aby skutecznie przeciwdziałać tym intensywnym siłom. W środkowej części rozpiętości belki, gdzie siły ścinające są mniejsze, dopuszczalny jest większy rozstaw strzemion, co optymalizuje zużycie materiału.
Jak obliczyć i dobrać prawidłowy rozstaw strzemion w belce?
Dobór prawidłowego rozstawu strzemion jest procesem, który opiera się na obliczeniach uwzględniających siły ścinające działające na belkę. Choć szczegółowe wzory znajdują się w Eurokodzie 2, ogólna zasada jest taka, że im większe siły ścinające, tym gęściej muszą być rozmieszczone strzemiona. Na ich rozstaw wpływają również takie czynniki jak klasa betonu, gatunek stali zbrojeniowej oraz średnica samych strzemion. Precyzyjne przestrzeganie tych zasad jest absolutnie kluczowe dla bezpieczeństwa konstrukcji.
Otwarte czy zamknięte? Kształty strzemion i ich zastosowanie
Strzemiona mogą przyjmować różne formy, w zależności od potrzeb konstrukcyjnych i kształtu przekroju belki. Najczęściej spotykane są strzemiona otwarte, które łatwo jest zamontować. W bardziej złożonych przypadkach lub tam, gdzie wymagane jest dodatkowe wzmocnienie, stosuje się strzemiona zamknięte, często wieloramienne. Wybór odpowiedniego kształtu strzemiona jest podyktowany specyfiką danego elementu i jego rolą w konstrukcji.
Od teorii do praktyki: jak krok po kroku poprawnie ułożyć zbrojenie w deskowaniu?
Przygotowanie szkieletu zbrojeniowego – kolejność wiązania prętów
Prawidłowe ułożenie zbrojenia w deskowaniu wymaga metodycznego podejścia. Zazwyczaj zaczyna się od ułożenia i związania prętów głównych dolnych. Następnie mocuje się do nich strzemiona, zachowując odpowiedni rozstaw. Kolejnym krokiem jest ułożenie i związanie prętów głównych górnych oraz ewentualnych prętów montażowych. Ważne jest, aby cały szkielet zbrojeniowy był stabilny i nie przemieszczał się podczas betonowania.
Zapewnienie właściwej otuliny – rola i rodzaje dystansów zbrojeniowych
Utrzymanie właściwej otuliny betonu wokół prętów jest kluczowe dla trwałości konstrukcji. W praktyce realizuje się to za pomocą dystansów zbrojeniowych, czyli specjalnych podkładek. Mogą one być wykonane z betonu, plastiku lub innych materiałów. Dystanse te umieszcza się w odpowiednich miejscach, aby zapewnić równomierne i zgodne z projektem odstępy między zbrojeniem a deskowaniem. Ich rozmieszczenie powinno być regularne, aby zapewnić jednolitą otulinę na całym obwodzie zbrojenia.
Kontrola przed betonowaniem – co sprawdzić, aby uniknąć katastrofy?
- Zgodność z projektem: Upewnij się, że wszystkie średnice, rozstawy prętów, otuliny i długości zakotwienia są zgodne z dokumentacją projektową.
- Stabilność zbrojenia: Sprawdź, czy szkielet zbrojeniowy jest stabilny i nie ma ryzyka jego przemieszczenia podczas betonowania.
- Czystość: Upewnij się, że deskowanie jest czyste, wolne od zanieczyszczeń, gruzu, lodu czy nadmiaru wody, które mogłyby negatywnie wpłynąć na jakość betonu.
- Poprawność montażu: Zweryfikuj, czy wszystkie elementy zbrojenia są prawidłowo związane i ułożone zgodnie z projektem.
Typowe schematy zbrojenia dla belek jednoprzęsłowych i ciągłych
W belkach jednoprzęsłowych, czyli takich, które opierają się na dwóch podporach, zbrojenie główne dolne umieszcza się w środku rozpiętości, gdzie występują największe naprężenia rozciągające. Zbrojenie górne jest zazwyczaj stosowane w mniejszej ilości i służy głównie do stabilizacji. W belkach ciągłych, które przechodzą przez więcej niż dwie podpory, sytuacja jest bardziej złożona. W miejscach nad podporami pojawiają się silne momenty zginające o przeciwnym znaku, co wymaga zastosowania zbrojenia głównego górnego, podczas gdy w środku przęseł dominuje zbrojenie dolne.
Najczęstsze błędy wykonawcze w zbrojeniu belek i jak ich unikać
Błąd nr 1: Zbyt mała lub nieregularna otulina prętów
Jest to jeden z najpoważniejszych błędów, który może prowadzić do korozji stali zbrojeniowej. Korozja powoduje pęcznienie stali, co z kolei prowadzi do pękania betonu i osłabienia całej konstrukcji. Zbyt mała otulina zmniejsza również odporność ogniową elementu. Aby tego uniknąć, należy skrupulatnie stosować dystanse zbrojeniowe i kontrolować ich rozmieszczenie, zapewniając stałą, wymaganą grubością betonu wokół prętów.
Błąd nr 2: Niewłaściwe zagęszczenie strzemion przy podporach
Zbyt rzadkie rozmieszczenie strzemion w strefach przypodporowych, gdzie siły ścinające są największe, stwarza wysokie ryzyko zniszczenia belki na ścinanie. Może to prowadzić do nagłego i katastrofalnego uszkodzenia konstrukcji. Konieczne jest ścisłe przestrzeganie projektu konstrukcyjnego w zakresie rozstawu strzemion, a także bieżąca kontrola tego parametru podczas prac montażowych.
Błąd nr 3: Zbyt krótka długość zakotwienia prętów głównych
Niewystarczające zakotwienie prętów w podporach oznacza, że stal nie jest w stanie efektywnie przenieść sił rozciągających na beton. Prowadzi to do poślizgu prętów i utraty nośności elementu. Długość zakotwienia jest precyzyjnie określona w projekcie i musi być bezwzględnie przestrzegana, aby zapewnić prawidłową współpracę zbrojenia z betonem.
Przeczytaj również: Jak zbudować trwały taras z bloczków fundamentowych - poradnik
Błąd nr 4: Pominięcie prętów montażowych podtrzymujących zbrojenie górne
Pręty montażowe, choć nie przenoszą głównych obciążeń, są niezbędne do utrzymania prawidłowej pozycji zbrojenia górnego. Ich brak może spowodować opadnięcie prętów podczas betonowania, co zmienia ich położenie względem strefy ściskanej i osłabia przekrój belki. Ponadto, brak prętów montażowych utrudnia prawidłowe ułożenie i zagęszczenie mieszanki betonowej.
