Dach o konstrukcji płatwiowo-kleszczowej jest jednym z najbardziej uniwersalnych i najczęściej stosowanych rozwiązań w budownictwie jednorodzinnym w Polsce. Jego popularność wynika z możliwości stosowania przy dużej rozpiętości ścian zewnętrznych, sięgającej nawet 16 metrów (zalecana do 12 m), oraz przy bardzo zróżnicowanym kącie nachylenia połaci od 6° do 70°. Kluczową cechą tej konstrukcji jest sposób przenoszenia obciążeń. W przeciwieństwie do więźby krokwiowo-jętkowej, gdzie siły przenoszone są głównie na ściany zewnętrzne, w systemie płatwiowo-kleszczowym większość obciążeń jest przekazywana na wewnętrzne ściany nośne lub strop za pośrednictwem słupów. Taka budowa sprawia, że ściany kolankowe nie wymagają tak silnych wzmocnień żelbetowych.
Dach płatwiowo-kleszczowy to uniwersalna konstrukcja dachu popularna w Polsce, idealna dla szerokich budynków z poddaszem użytkowym
- Konstrukcja płatwiowo-kleszczowa jest niezwykle uniwersalna, umożliwiając budowę dachu o rozpiętościach do 16 metrów i kątach nachylenia od 6° do 70°.
- Obciążenia z dachu są efektywnie przenoszone na wewnętrzne ściany nośne lub strop za pośrednictwem słupów, co odciąża ściany zewnętrzne.
- Kluczowe elementy to krokwie, płatwie, słupy, kleszcze i miecze, które wspólnie tworzą stabilną i wytrzymałą więźbę.
- Jest to idealne rozwiązanie dla budynków z poddaszem użytkowym, ponieważ słupy ścian stolcowych naturalnie wyznaczają układ pomieszczeń, zapewniając dużą swobodę aranżacyjną.
- Szacunkowe koszty montażu więźby wahają się od 80 do 120 zł/m², a cena drewna konstrukcyjnego to około 1200-1600 zł/m³.
Czym jest dach płatwiowo-kleszczowy i dlaczego dominuje w polskim budownictwie?
Definicja dla początkujących: Jak działa ta konstrukcja?
Dach płatwiowo-kleszczowy to rodzaj więźby dachowej, w której kluczowe elementy nośne, takie jak płatwie, są podparte przez pionowe słupy. To właśnie te słupy przenoszą znaczną część obciążeń z dachu na wewnętrzne ściany nośne lub bezpośrednio na strop budynku. Jest to fundamentalna różnica w porównaniu do innych typów więźb, gdzie ciężar dachu spoczywa głównie na ścianach zewnętrznych. Dzięki takiemu rozwiązaniu możliwe jest budowanie dachów o większych rozpiętościach bez konieczności stosowania nadmiernie masywnych ścian zewnętrznych.
Klucz do uniwersalności: Dlaczego pasuje do niemal każdego projektu?
Uniwersalność konstrukcji płatwiowo-kleszczowej sprawia, że jest ona niezwykle popularna w polskim budownictwie. Pozwala na realizację dachów o rozpiętości ścian zewnętrznych sięgającej nawet 16 metrów, choć w praktyce najczęściej stosuje się ją przy rozpiętościach do 12 metrów. Dodatkowo, system ten doskonale sprawdza się przy bardzo zróżnicowanym kącie nachylenia połaci dachowych, mieszczącym się w przedziale od 6° do nawet 70°. Te dwie cechy duża rozpiętość i elastyczność w zakresie kąta nachylenia dają projektantom ogromną swobodę w kształtowaniu bryły budynku i dopasowywaniu dachu do indywidualnych potrzeb inwestora oraz specyfiki działki.
Anatomia więźby płatwiowo-kleszczowej: Kluczowe elementy, które musisz znać
Kręgosłup dachu: Rola krokwi, murłat i płatwi pośrednich

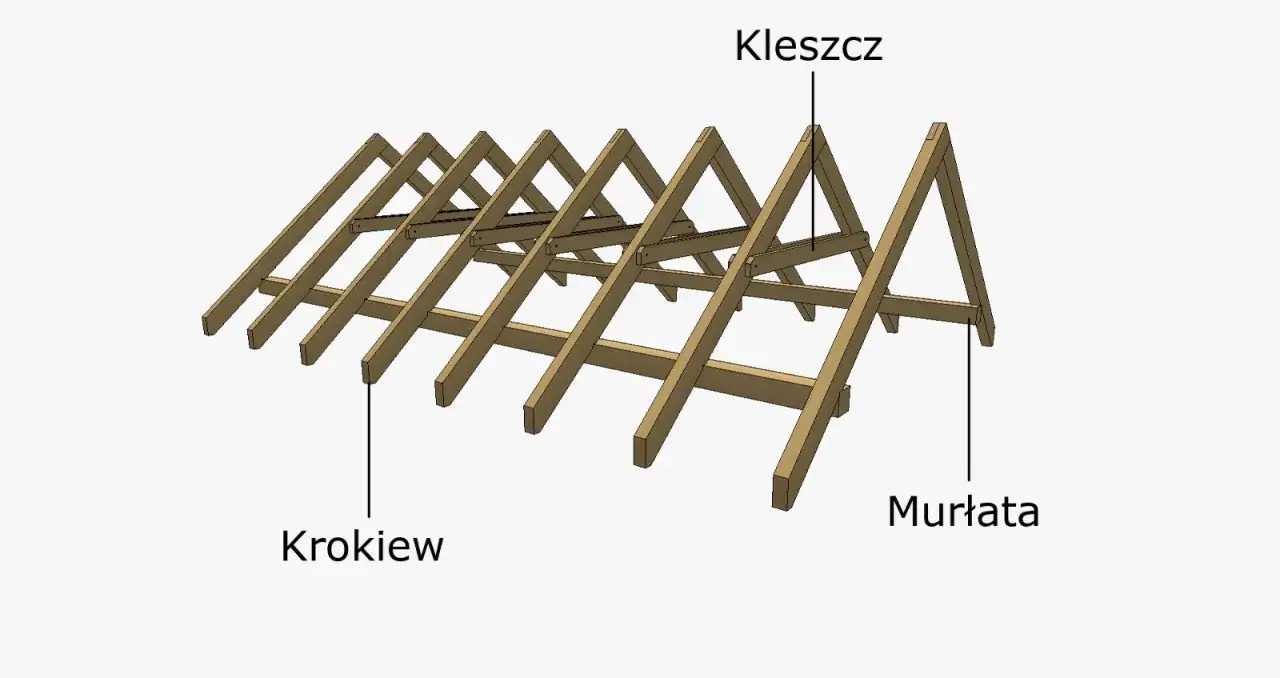

Krokiew to pochyła belka, która stanowi podstawowy element konstrukcyjny dachu, bezpośrednio podpierając pokrycie dachowe. Krokwie są rozmieszczone równolegle do siebie i tworzą spadek dachu. Płatew to pozioma belka, która biegnie równolegle do kalenicy dachu i podpiera krokwie w ich środkowej części, odciążając je i umożliwiając stosowanie większych rozpiętości. Murłata to belka pozioma, która jest układana na szczycie ściany kolankowej lub szczytowej i stanowi podstawę, do której mocowane są krokwie, zapewniając stabilne oparcie dla całej konstrukcji.
Pionowa siła: Jak słupy i ściany stolcowe przenoszą ciężar na strop?

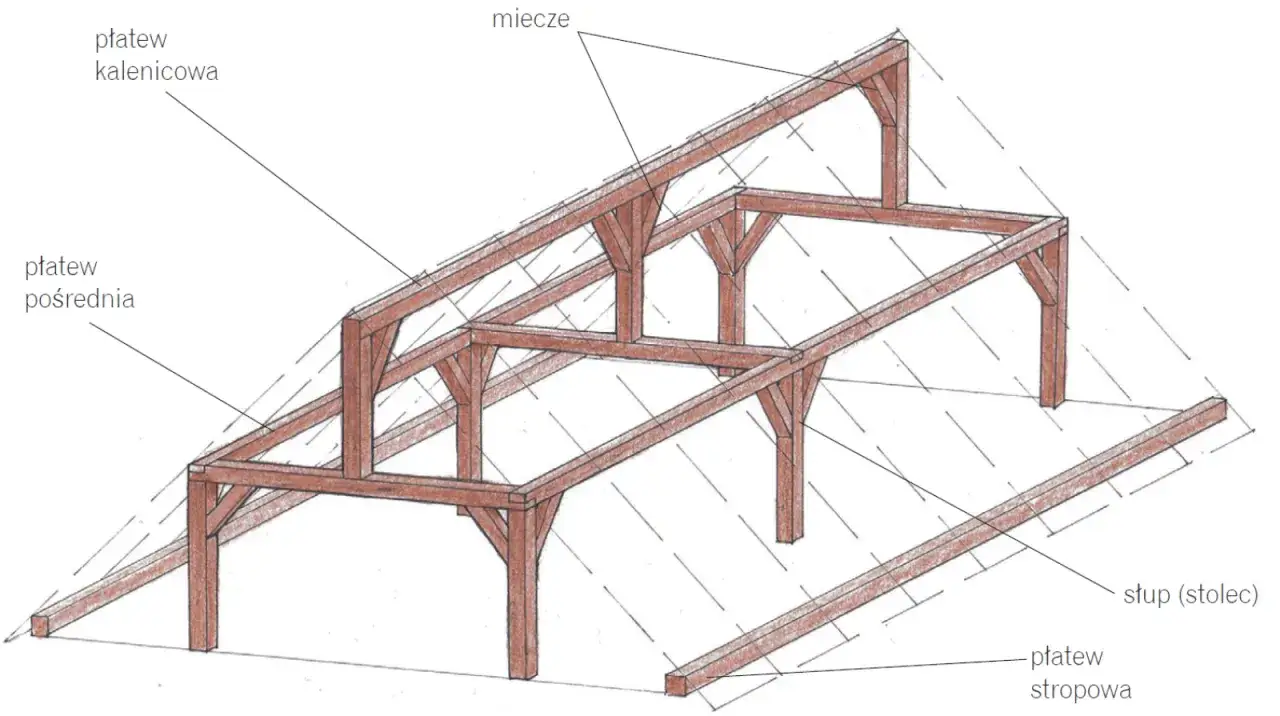

Słupy są kluczowymi pionowymi elementami w konstrukcji płatwiowo-kleszczowej. Ich głównym zadaniem jest podpieranie płatwi, które z kolei dźwigają krokwie. Słupy te, tworząc tzw. ściany stolcowe, efektywnie przenoszą obciążenia z dachu na wewnętrzne ściany nośne lub bezpośrednio na strop budynku. Dzięki temu rozwiązaniu, ściany kolankowe, które znajdują się na zewnętrznym obwodzie poddasza, nie muszą być tak mocno wzmacniane konstrukcją żelbetową, co upraszcza i obniża koszty budowy ścian zewnętrznych.
Gwarancja stabilności: Do czego służą kleszcze i miecze?

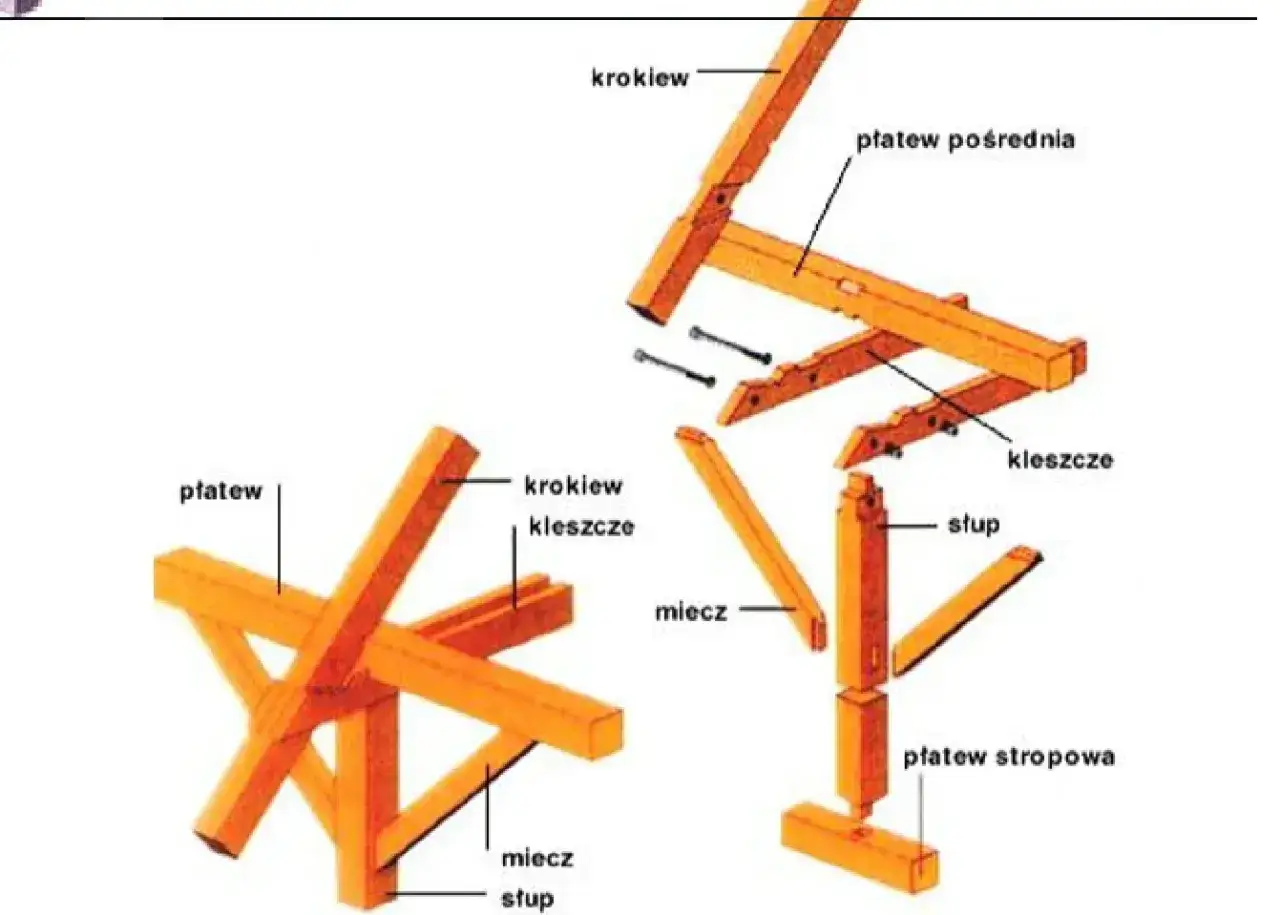

Kleszcze to podwójne belki, które są montowane po obu stronach krokwi i słupów. Ich zadaniem jest usztywnienie całej konstrukcji więźby w kierunku poprzecznym, zapobiegając jej zwichrzeniu i zapewniając stabilność. Miecze to ukośne elementy konstrukcyjne, które usztywniają więźbę w kierunku podłużnym. Łączą one słupy z płatwiami, tworząc sztywne trójkąty, które wzmacniają całą konstrukcję i zapobiegają jej deformacjom pod wpływem obciążeń, takich jak wiatr czy śnieg.
Kiedy dach płatwiowo-kleszczowy to najlepszy wybór? Praktyczne zastosowania
Dachy o dużej rozpiętości (do 16m): Idealne rozwiązanie dla szerokich budynków
Konstrukcja płatwiowo-kleszczowa jest wręcz stworzona dla budynków o szerokich rzutach. Możliwość osiągnięcia rozpiętości do 16 metrów (choć zaleca się stosowanie do 12 metrów dla optymalnej stabilności) otwiera drzwi do projektowania przestronnych domów bez konieczności stosowania dodatkowych ścian nośnych wewnątrz budynku, co mogłoby ograniczać swobodę aranżacyjną. Jest to szczególnie cenne w nowoczesnym budownictwie, gdzie często dąży się do otwartych przestrzeni.

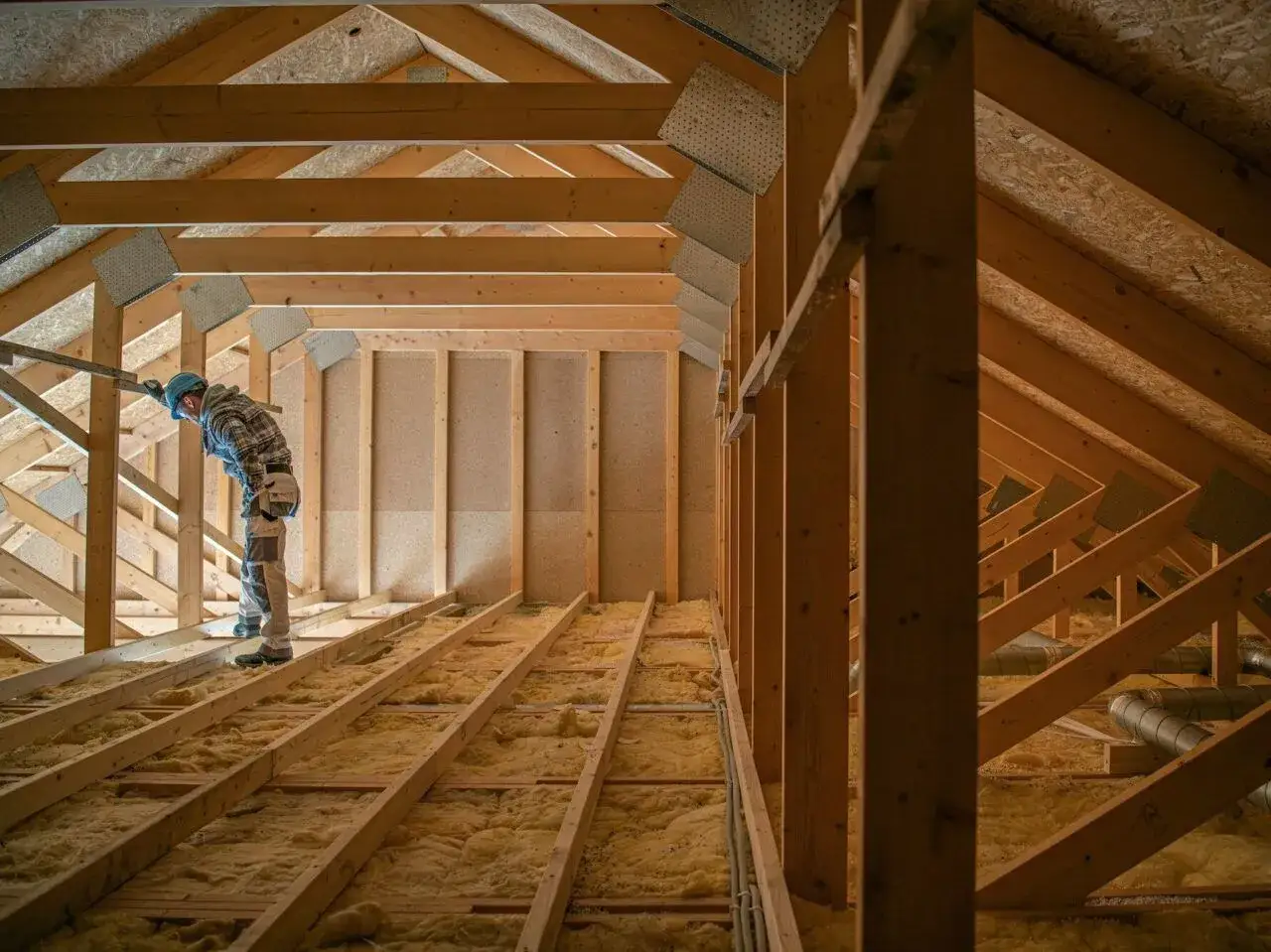

Poddasze użytkowe bez kompromisów: Jak zyskać więcej przestrzeni i swobody aranżacyjnej?
Dach płatwiowo-kleszczowy to jedno z najlepszych rozwiązań, jeśli planujesz zagospodarować poddasze na cele mieszkalne. Pionowe słupy, które są integralną częścią tej konstrukcji, naturalnie wyznaczają układ pomieszczeń na poddaszu. Co więcej, dzięki temu, że nie ma potrzeby stosowania masywnych ścian nośnych wewnątrz poddasza, można uzyskać dużą, otwartą przestrzeń, którą następnie można dowolnie aranżować, dzieląc na mniejsze pokoje zgodnie z własnymi potrzebami. To daje inwestorom ogromną elastyczność w projektowaniu wnętrz.
Od dachu płaskiego po stromy (6°-70°): Elastyczność dopasowana do Twoich potrzeb
Szeroki zakres dopuszczalnych kątów nachylenia połaci dachowych, od bardzo łagodnych (6°) po strome (70°), sprawia, że więźba płatwiowo-kleszczowa jest niezwykle wszechstronna. Ta elastyczność pozwala na dopasowanie dachu do niemal każdego stylu architektonicznego i wymagań klimatycznych. Niezależnie od tego, czy budujesz nowoczesną willę z płaskim dachem, czy tradycyjny dom z wysokim, stromym dachem, konstrukcja ta z powodzeniem sprosta zadaniu, zapewniając jednocześnie odpowiednią wytrzymałość i estetykę.
Płatwiowo-kleszczowy kontra krokwiowo-jętkowy: Którą konstrukcję wybrać?
Zasadnicza różnica: Jak rozkładają się siły i obciążenia w obu systemach?
Podstawowa różnica między więźbą płatwiowo-kleszczową a krokwiowo-jętkową polega na sposobie przenoszenia obciążeń. W systemie płatwiowo-kleszczowym kluczową rolę odgrywają pionowe słupy, które przekazują większość ciężaru dachu na wewnętrzne ściany nośne lub strop. Natomiast w konstrukcji krokwiowo-jętkowej siły rozkładają się inaczej obciążenia z krokwi są przenoszone głównie na zewnętrzne ściany nośne, co wymaga ich odpowiedniego wzmocnienia.
Co to oznacza dla Twoich ścian zewnętrznych i stropu?
Różnice w rozkładzie obciążeń mają bezpośrednie przełożenie na konstrukcję ścian. W przypadku więźby płatwiowo-kleszczowej, ściany kolankowe, które znajdują się na obwodzie poddasza, nie potrzebują tak silnych i masywnych wzmocnień żelbetowych, jak w przypadku więźby krokwiowo-jętkowej. Jednakże, projektując dom z więźbą płatwiowo-kleszczową, należy zwrócić szczególną uwagę na odpowiednie zaprojektowanie i wykonanie stropu oraz wewnętrznych ścian nośnych, które będą przejmować znaczną część obciążeń. W systemie krokwiowo-jętkowym to właśnie ściany zewnętrzne muszą być zaprojektowane tak, aby wytrzymać większe siły działające na ich obrzeżach.
Praktyczne porównanie: Wady i zalety obu rozwiązań
Wybór między więźbą płatwiowo-kleszczową a krokwiowo-jętkową zależy od specyfiki projektu i priorytetów inwestora. Więźba płatwiowo-kleszczowa oferuje większą swobodę aranżacyjną na poddaszu dzięki mniejszej liczbie elementów konstrukcyjnych w przestrzeni użytkowej oraz mniejsze wymagania dotyczące wzmocnienia ścian zewnętrznych. Jej wadą może być konieczność solidnego wykonania stropu i wewnętrznych ścian nośnych. Z kolei więźba krokwiowo-jętkowa jest często prostsza w wykonaniu dla mniejszych budynków i może być bardziej efektywna kosztowo przy wąskich domach, ale narzuca większe obciążenia na ściany zewnętrzne i może ograniczać możliwości aranżacyjne na poddaszu.
Na co zwrócić szczególną uwagę? Typowe błędy wykonawcze i jak ich uniknąć
Niewłaściwe połączenia ciesielskie: Gdzie najczęściej popełniane są błędy?
Jednym z najczęstszych błędów przy budowie więźby dachowej są nieprawidłowe połączenia ciesielskie. Dotyczy to zarówno połączeń krokwi z płatwiami, jak i krokwi z murłatą czy słupów z płatwiami. Błędy te mogą polegać na zastosowaniu niewłaściwych elementów złącznych, zbyt luźnym lub zbyt ciasnym montażu, a także na pominięciu kluczowych elementów usztywniających. Konsekwencje mogą być poważne: od osłabienia całej konstrukcji, przez pękanie drewna, aż po utratę stabilności dachu, co stwarza realne zagrożenie. Kluczem do uniknięcia tych problemów jest precyzyjne wykonanie zgodne z projektem i stosowanie sprawdzonych technik ciesielskich.
Złe rozmieszczenie słupów: Jakie są konsekwencje dla konstrukcji i stropu?
Prawidłowe rozmieszczenie słupów jest absolutnie kluczowe dla stabilności i bezpieczeństwa więźby płatwiowo-kleszczowej. Słupy te przenoszą znaczną część obciążeń na strop i wewnętrzne ściany nośne. Ich niepoprawne usytuowanie, na przykład zbyt rzadkie rozmieszczenie lub umieszczenie ich w miejscach, gdzie strop lub ściany nie są odpowiednio przygotowane do przyjęcia obciążeń, może prowadzić do nierównomiernego rozkładu sił. Skutkiem mogą być ugięcia stropu, pęknięcia ścian, a w skrajnych przypadkach nawet zagrożenie dla całej konstrukcji dachu. Zawsze należy ściśle przestrzegać projektu konstrukcyjnego w tym zakresie.
Oszczędność na materiale: Dlaczego przekroje drewna mają kluczowe znaczenie?
Pokusa "zaoszczędzenia" na grubości i przekroju drewna konstrukcyjnego jest bardzo częsta, ale niezwykle ryzykowna. Drewno o zbyt małych przekrojach, nieodpowiadających wymaganiom projektowym, nie będzie w stanie przenieść obciążeń wynikających z ciężaru własnego konstrukcji, pokrycia dachowego, a także obciążeń zewnętrznych, takich jak śnieg czy wiatr. Prowadzi to do nadmiernych ugięć, pęknięć, a w konsekwencji do osłabienia całej konstrukcji i potencjalnego zagrożenia bezpieczeństwa. Zawsze należy stosować drewno o wymiarach i klasie wytrzymałości zgodnej z projektem, aby zapewnić trwałość i bezpieczeństwo dachu.
Ile kosztuje dach płatwiowo-kleszczowy? Realistyczna analiza kosztorysu
Cena robocizny: Ile zapłacisz dekarzowi za montaż więźby?
Koszt robocizny związanej z montażem więźby dachowej płatwiowo-kleszczowej jest jednym z głównych czynników wpływających na całkowity koszt budowy dachu. Szacuje się, że cena za metr kwadratowy montażu wynosi zazwyczaj od 80 do 120 złotych. Ostateczna kwota może się jednak różnić w zależności od regionu Polski, doświadczenia i renomy ekipy dekarskiej, a także od stopnia skomplikowania samego projektu dachu im bardziej złożona konstrukcja, tym więcej czasu i pracy potrzeba na jej wykonanie.
Koszt materiału: Od czego zależy cena drewna konstrukcyjnego na Twój dach?
Drewno konstrukcyjne stanowi podstawowy materiał do budowy więźby, a jego cena jest zmienna. Orientacyjnie, koszt wysokiej jakości drewna konstrukcyjnego, na przykład sosnowego, które zostało odpowiednio wysuszone i zaimpregnowane, mieści się w przedziale od 1200 do 1600 złotych za metr sześcienny. Na ostateczną cenę drewna wpływa wiele czynników: jego gatunek, klasa wytrzymałości (określana przez normy), stopień wilgotności, rodzaj i jakość impregnacji, a także aktualne trendy na rynku materiałów budowlanych oraz lokalizacja dostawcy.
Przeczytaj również: Stałe schody na strych: zalety i wady rozwiązań do poddasza
Co jeszcze wpływa na ostateczny koszt? Ukryte wydatki, o których warto pamiętać
Oprócz ceny drewna i robocizny, istnieje szereg innych, często pomijanych kosztów, które składają się na ostateczną cenę dachu płatwiowo-kleszczowego. Należy uwzględnić koszty transportu materiałów na plac budowy, które mogą być znaczące, zwłaszcza przy dłuższych odległościach. Do tego dochodzą koszty zakupu dodatkowych elementów złącznych, takich jak śruby, wkręty ciesielskie, kątowniki i inne metalowe łączniki, które są niezbędne do prawidłowego połączenia elementów więźby. Nie można zapomnieć również o kosztach folii i membran dachowych, które chronią konstrukcję przed wilgocią i zapewniają odpowiednią wentylację. Warto również doliczyć koszty związane z opracowaniem szczegółowego projektu konstrukcyjnego dachu oraz ewentualny nadzór inspektora budowlanego.
