Jak zamontować belkę do elewacji? Poradnik krok po kroku

Montaż belki do elewacji, zwłaszcza gdy mamy do czynienia z warstwą izolacji, to zadanie, które wymaga szczególnej uwagi i precyzji. Nie jest to zwykłe przykręcenie elementu do ściany; to proces, który decyduje o bezpieczeństwie całej konstrukcji i estetyce budynku. W tym przewodniku pokażę Ci, jak prawidłowo zamontować belkę, krok po kroku, ze szczególnym uwzględnieniem ścian ocieplonych, aby uniknąć kosztownych błędów i zapewnić trwałość na lata.

Dlaczego prawidłowy montaż belki do elewacji to fundament bezpieczeństwa i estetyki?

Prawidłowy montaż belki do elewacji to absolutna podstawa, jeśli zależy nam na bezpieczeństwie i estetyce. Niezależnie od tego, czy planujesz zamontować pergolę, zadaszenie tarasu, markizę, czy po prostu chcesz dodać elewacji ozdobne elementy, musisz mieć pewność, że konstrukcja będzie stabilna i bezpieczna. Lekceważenie tego etapu może prowadzić do poważnych konsekwencji, od uszkodzenia elewacji, przez osłabienie całej konstrukcji, aż po potencjalne zagrożenie dla ludzi w przypadku oderwania się elementu. Dlatego tak ważne jest, aby podejść do tego zadania z odpowiednią wiedzą i starannością.

Po co mocujemy belki do ścian? Najczęstsze zastosowania

Belki mocowane do elewacji znajdują szerokie zastosowanie w budownictwie i aranżacji przestrzeni zewnętrznej. Najczęściej spotykamy je jako elementy konstrukcyjne pergoli, które tworzą zacienione miejsca do wypoczynku w ogrodzie. Są również kluczowe przy budowie zadaszeń tarasów, chroniąc przed słońcem i deszczem. Ponadto, belki mogą służyć jako wsparcie dla markiz, stanowiąc element dekoracyjny fasady, a także jako baza do montażu balustrad czy innych elementów ozdobnych, które nadają budynkowi indywidualny charakter.

Ryzyko błędów: co może pójść nie tak i jakie są tego konsekwencje?

Błędy popełnione podczas montażu belki do elewacji mogą mieć bardzo przykre konsekwencje. Najpoważniejszym ryzykiem jest osłabienie całej konstrukcji, co może prowadzić do jej niestabilności, a w skrajnych przypadkach nawet do oderwania się mocowanego elementu od ściany. Kolejnym problemem jest uszkodzenie elewacji niewłaściwe mocowanie może spowodować pęknięcia tynku, uszkodzenie izolacji termicznej, a nawet jej całkowite zniszczenie. Powstawanie mostków termicznych, czyli miejsc, przez które ucieka ciepło z budynku, to kolejny negatywny skutek błędów montażowych, prowadzący do zwiększenia rachunków za ogrzewanie. Nie można również zapominać o ryzyku zawilgocenia ściany, które sprzyja rozwojowi grzybów i pleśni, a także degradacji materiałów budowlanych.

Krok pierwszy: Analiza ściany i dobór właściwej metody montażu

Zanim przystąpimy do jakichkolwiek prac, kluczowe jest dokładne zrozumienie, z jakim rodzajem ściany mamy do czynienia. To właśnie analiza podłoża i obecność warstwy izolacji decydują o tym, jaką technikę montażu wybierzemy. Nieprawidłowa ocena może skutkować zastosowaniem metody, która nie zapewni odpowiedniej nośności i trwałości, a nawet może uszkodzić elewację.

Jak rozpoznać rodzaj ściany nośnej (beton, pustak, cegła)?

Rozpoznanie materiału, z którego wykonana jest ściana nośna, jest kluczowe dla doboru odpowiednich kotew. Możemy to zrobić na kilka sposobów. Jednym z nich jest nasłuchiwanie dźwięku podczas wiercenia beton wydaje głuchy, zwarty dźwięk, pustak bardziej rezonuje, a cegła charakteryzuje się specyficznym, "kruszącym" odgłosem. Warto również przyjrzeć się urobkowi z wiertarki betonowy pył jest drobny i szary, pył z pustaka często jest jaśniejszy i bardziej sypki, a z cegły ma charakterystyczny czerwony kolor. W ostateczności, jeśli mamy dostęp do dokumentacji technicznej budynku, możemy tam znaleźć informacje o zastosowanych materiałach konstrukcyjnych.

Elewacja z ociepleniem czy bez? Kluczowa różnica w technice montażu

Fundamentalna różnica w podejściu do montażu wynika z obecności lub braku warstwy izolacji. Ściana bez ocieplenia pozwala na bezpośrednie mocowanie do muru konstrukcyjnego. Natomiast elewacja z ociepleniem, czyli warstwą styropianu lub wełny mineralnej, stawia przed nami wyzwanie. Te materiały izolacyjne same w sobie nie mają zdolności przenoszenia obciążeń. Dlatego też, niezależnie od grubości ocieplenia, element mocowany musi być zakotwiony bezpośrednio w murze nośnym, z wykorzystaniem systemów, które przechodzą przez izolację, nie obciążając jej.

Pomiar grubości ocieplenia – jak to zrobić i dlaczego jest to kluczowe?

Dokładny pomiar grubości warstwy izolacji jest absolutnie niezbędny do prawidłowego doboru długości tulei dystansowych i kotew. Jak to zrobić? Najprostszym sposobem jest wykonanie niewielkiego otworu wiertłem o małej średnicy, a następnie ostrożne sondowanie głębokości za pomocą cienkiego drutu lub pręta. Informacja o grubości ocieplenia pozwala nam precyzyjnie określić, jak długie muszą być tuleje dystansowe, aby stabilnie przejść przez styropian lub wełnę i oprzeć się o mur konstrukcyjny, jednocześnie zapobiegając zgniataniu izolacji.

Niezbędny arsenał: Narzędzia i materiały, bez których nie możesz zacząć

Aby montaż przebiegł sprawnie i bezpiecznie, potrzebujemy odpowiedniego zestawu narzędzi i materiałów. Nie warto oszczędzać na jakości, ponieważ od tego zależy trwałość i bezpieczeństwo całej konstrukcji. Poniżej znajdziesz kompleksową listę tego, co będzie Ci potrzebne.

Lista narzędzi: od wiertarki po pistolet do kotwy chemicznej

• Wiertarka udarowa z odpowiednimi wiertłami (do betonu/cegły, ewentualnie do drewna/metalu do wstępnego nawiercenia izolacji)
• Pistolet do aplikacji kotwy chemicznej
• Szczotka druciana i pompka do dokładnego czyszczenia otworów
• Poziomica (najlepiej laserowa)
• Miarka
• Ołówek
• Zestaw kluczy nasadowych lub płaskich
• Młotek

Materiały montażowe: Przegląd kotew, tulei i prętów gwintowanych

• Kotwy chemiczne: Składają się z żywicy iniekcyjnej (dwuskładnikowej) oraz pręta gwintowanego. Są to najmocniejsze rozwiązania, idealne do ciężkich elementów i podłoży z pustymi przestrzeniami (w połączeniu z tulejami siatkowymi).
• Tuleje dystansowe: Kluczowe przy montażu do ocieplonych elewacji. Zapewniają stabilne przejście przez izolację, zapobiegają jej zgnieceniu i eliminują mostki termiczne. Mogą być wykonane z plastiku lub metalu.
• Pręty gwintowane: Stosowane z kotwami chemicznymi lub jako elementy montażowe w systemach dystansowych.
• Kołki rozporowe/kotwy mechaniczne: Mogą być stosowane przy mniejszych obciążeniach i na ścianach bez ocieplenia, zawsze jednak w połączeniu z tuleją dystansową przy elewacji ocieplonej.
• Podkładki i nakrętki: Do finalnego dokręcenia belki.
• Uszczelniacze: Silikon, masa dekarska lub specjalistyczne masy poliuretanowe do uszczelnienia połączenia i zabezpieczenia przed wnikaniem wody.

Jak przygotować samą belkę? Impregnacja i ochrona drewna przed montażem

Zanim belka trafi na elewację, musi zostać odpowiednio przygotowana. Drewno, jako materiał naturalny, jest narażone na działanie wilgoci, grzybów, owadów i promieni UV. Dlatego kluczowe jest jego dokładne zaimpregnowanie. Użyj środka gruntującego i impregnującego, który wniknie głęboko w strukturę drewna, chroniąc je przed szkodliwymi czynnikami. Po impregnacji warto rozważyć malowanie lub lakierowanie, co dodatkowo zabezpieczy drewno i nada mu estetyczny wygląd. Pamiętaj, aby wszystkie powierzchnie, w tym te niewidoczne po montażu, były odpowiednio zabezpieczone.

Montaż belki na elewacji ocieplonej: Przewodnik krok po kroku

Montaż belki na elewacji ocieplonej wymaga zastosowania specjalistycznych rozwiązań, które zapewnią stabilność i bezpieczeństwo, jednocześnie chroniąc warstwę izolacji. Oto szczegółowy przewodnik, który przeprowadzi Cię przez cały proces.

Wyznaczanie i trasowanie punktów montażowych z laserową precyzją

Pierwszym krokiem jest precyzyjne wyznaczenie miejsc, w których belka będzie mocowana do ściany. Użyj poziomicy i miarki, aby zaznaczyć poziome linie. Idealnym rozwiązaniem jest użycie lasera krzyżowego, który zapewni idealną prostoliniowość. Pamiętaj, że rozstaw mocowań powinien wynosić zazwyczaj od 40 do 60 cm, w zależności od przekroju belki i przewidywanego obciążenia. Zbyt duży rozstaw może prowadzić do ugięcia belki pod wpływem ciężaru.

Wiercenie otworów: Jak przejść przez tynk i styropian bez uszkodzeń?

Po wyznaczeniu punktów przystępujemy do wiercenia. W przypadku elewacji ocieplonej, zaleca się najpierw nawiercić otwór przez tynk i warstwę izolacji wiertłem do drewna lub metalu o średnicy nieco mniejszej niż średnica pręta gwintowanego. Następnie, używając wiertarki udarowej z odpowiednim wiertłem do muru nośnego, wiercimy otwór o docelowej średnicy i głębokości. Kluczowe jest dokładne wyczyszczenie otworu użyj szczotki drucianej do usunięcia luźnego materiału, a następnie pompką wydmuchaj pył. Czysty otwór to gwarancja prawidłowego działania kotwy.

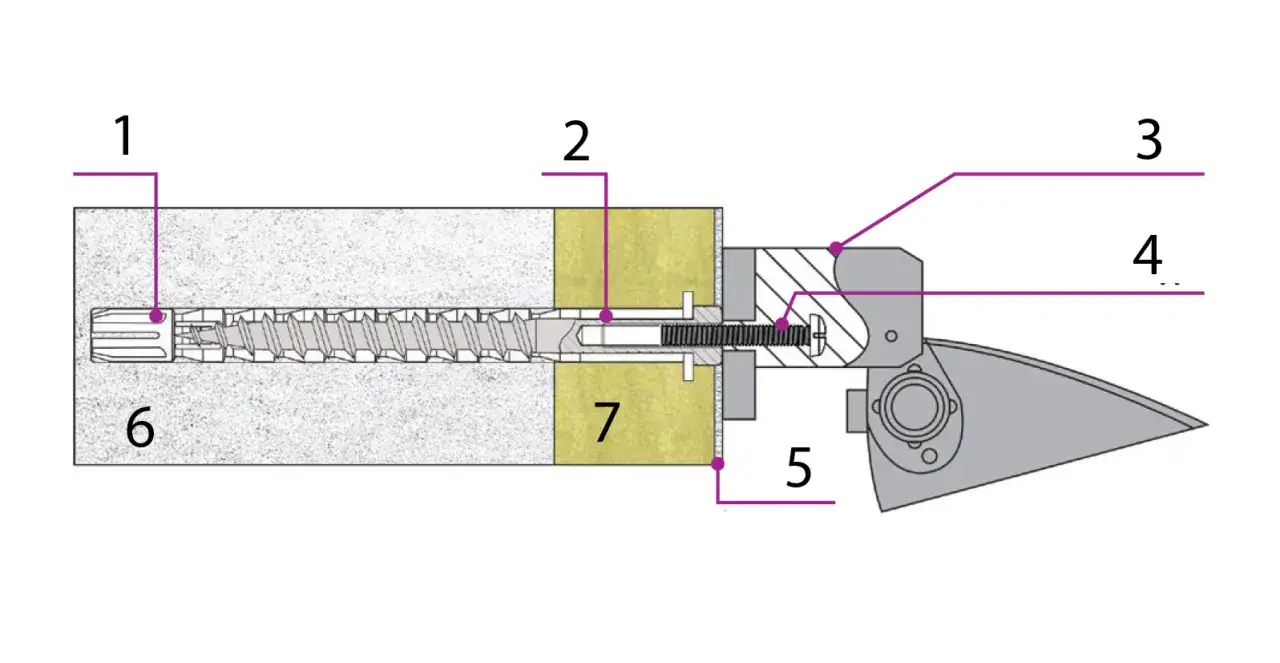

Instalacja tulei dystansowej – klucz do uniknięcia mostków termicznych i zgniecenia izolacji

Teraz czas na kluczowy element w przypadku ocieplonych elewacji tuleję dystansową. Wsuń ją do wywierconego otworu w murze nośnym. Tuleja powinna stabilnie przejść przez warstwę izolacji, tworząc sztywny tunel. Jej zadaniem jest przeniesienie obciążenia bezpośrednio na mur konstrukcyjny, zapobiegając zgnieceniu styropianu lub wełny mineralnej. Jednocześnie, dzięki swojej konstrukcji, minimalizuje ona powstawanie mostków termicznych, czyli miejsc, przez które ucieka ciepło z budynku.

Aplikacja kotwy chemicznej: Instrukcja prawidłowego użycia żywicy iniekcyjnej

Przygotuj kotwę chemiczną zgodnie z instrukcją producenta zazwyczaj polega to na połączeniu dwóch składników żywicy. Następnie, za pomocą pistoletu, wstrzyknij żywicę do otworu, zaczynając od jego dna i stopniowo wycofując dyszę. W przypadku pustaków ceramicznych lub silikatowych, konieczne jest użycie tulei siatkowych, które wypełnia się żywicą przed włożeniem pręta. Upewnij się, że otwór jest wypełniony żywicą w odpowiedniej proporcji.

Osadzanie pręta gwintowanego i finalne mocowanie belki

Natychmiast po aplikacji żywicy, wkręć pręt gwintowany do otworu, lekko go obracając. Pręt powinien zanurzyć się w żywicy, która zacznie się utwardzać. Pozostaw kotwę na czas wskazany przez producenta (zazwyczaj kilka do kilkunastu minut, w zależności od temperatury). Po tym czasie, nasuń przygotowaną belkę na wystający pręt, dodaj podkładkę i dokręć nakrętkę kluczem. Upewnij się, że belka jest wypoziomowana i mocno przylega do tulei dystansowej.

Kotwa chemiczna czy mechaniczna? Dobierz mocowanie idealnie do swojej ściany

Wybór między kotwą chemiczną a mechaniczną zależy od wielu czynników, przede wszystkim od rodzaju podłoża i przewidywanego obciążenia. Oba rozwiązania mają swoje zalety i wady, a ich niewłaściwe zastosowanie może prowadzić do problemów z trwałością i bezpieczeństwem mocowania.

Kiedy kotwa chemiczna jest niezastąpiona? Zalety i zastosowanie

Kotwa chemiczna jest niezastąpiona w sytuacjach, gdy potrzebujemy maksymalnej wytrzymałości i pewności mocowania. Jej główne zalety to bardzo wysoka nośność, brak naprężeń w podłożu (co jest ważne przy materiałach kruchych), możliwość stosowania w podłożach z pustymi przestrzeniami (z tuleją siatkową) oraz doskonała odporność na drgania. Z tego względu kotwy chemiczne są rekomendowane do montażu ciężkich elementów, takich jak belki konstrukcyjne pod pergole, zadaszenia tarasów, markizy, a także do mocowania elementów fasadowych czy balustrad.

Kotwy mechaniczne (ramowe, rozporowe) – kiedy warto je rozważyć?

Kotwy mechaniczne, takie jak kotwy ramowe czy rozporowe, działają na zasadzie rozparcia w materiale budowlanym. Są one dobrym rozwiązaniem w przypadku mniejszych obciążeń i podłoży pełnych, takich jak beton czy cegła pełna. Warto je rozważyć, gdy nie potrzebujemy ekstremalnej wytrzymałości. Jednakże, przy montażu do elewacji ocieplonej, kotwy mechaniczne zawsze muszą być stosowane w połączeniu z tuleją dystansową, aby zapobiec uszkodzeniu izolacji i zapewnić prawidłowe przeniesienie obciążenia na mur nośny.

Jak rodzaj muru (pełny vs. z pustymi przestrzeniami) wpływa na wybór kotwy?

Rodzaj muru ma kluczowe znaczenie dla wyboru kotwy. Podłoża pełne, takie jak beton czy cegła pełna, oferują dużą stabilność i pozwalają na stosowanie zarówno kotew chemicznych, jak i mechanicznych (z uwzględnieniem ich nośności). Natomiast podłoża z pustymi przestrzeniami, takie jak pustaki ceramiczne, silikaty czy bloczki komórkowe, stanowią większe wyzwanie. W takich przypadkach kotwy mechaniczne mogą być nieskuteczne lub niewystarczająco wytrzymałe. Tutaj niemalże wymogiem staje się zastosowanie kotew chemicznych z odpowiednio dobranymi tulejami siatkowymi, które zapewniają stabilne rozłożenie żywicy w pustych przestrzeniach i skuteczne zakotwienie.

Montaż na ścianie bez ocieplenia: Procedura uproszczona, ale wciąż wymagająca

Montaż belki na ścianie pozbawionej warstwy ocieplenia jest procesem nieco prostszym, jednak nadal wymaga precyzji i zastosowania odpowiednich technik. Brak izolacji oznacza, że możemy mocować element bezpośrednio do muru konstrukcyjnego, co eliminuje potrzebę stosowania skomplikowanych systemów dystansowych.

Dobór odpowiednich kołków rozporowych lub kotew do litego muru

W przypadku ścian bez ocieplenia, możemy rozważyć zastosowanie tradycyjnych kołków rozporowych uniwersalnych lub ramowych, w zależności od rodzaju muru i obciążenia. Alternatywnie, można użyć kotew mechanicznych. Kluczowe jest dobranie ich odpowiedniej długości i wytrzymałości do przewidywanego obciążenia oraz rodzaju materiału, z którego wykonana jest ściana nośna. Zawsze warto sprawdzić dopuszczalne obciążenia dla danego typu kotwy w konkretnym podłożu.

Technika wiercenia i kotwienia bezpośrednio w ścianie nośnej

Wiercenie otworów odbywa się bezpośrednio w murze nośnym. Należy użyć wiertarki udarowej z wiertłem o średnicy dopasowanej do kołka lub kotwy. Po wywierceniu otworu o odpowiedniej głębokości (zazwyczaj minimum 8-10 cm, aby zapewnić stabilne zakotwienie), należy go dokładnie oczyścić z pyłu. Następnie wbijamy kołek lub wkręcamy kotwę, a po jej zamocowaniu, możemy przystąpić do montażu belki.

Najczęstsze błędy i jak ich unikać – czyli ucz się na cudzych potknięciach

Podczas montażu belek do elewacji, nawet doświadczeni majsterkowicze mogą popełnić błędy. Zrozumienie tych najczęstszych potknięć i wiedza, jak ich unikać, pozwoli Ci zaoszczędzić czas, pieniądze i nerwy, a przede wszystkim zapewni bezpieczeństwo Twojej konstrukcji.

Błąd nr 1: Zbyt płytkie zakotwienie – dlaczego 10 cm w murze to minimum?

Jednym z najpoważniejszych błędów jest zbyt płytkie zakotwienie elementu nośnego w murze konstrukcyjnym. Minimalna zalecana głębokość zakotwienia w litej ścianie to zazwyczaj 8-10 cm. Jeśli kotwa jest zbyt krótka, jej nośność drastycznie spada, a cała konstrukcja staje się niestabilna. Należy pamiętać, że długość kotwy musi uwzględniać nie tylko grubość muru, ale także grubość belki, warstwy tynku i izolacji, jeśli występuje.

Błąd nr 2: "Efekt poduszki" – czyli zgniatanie styropianu bez tulei dystansowej

Bardzo częstym błędem przy montażu do ocieplonych elewacji jest próba mocowania belki bezpośrednio do ściany poprzez warstwę styropianu, bez użycia tulei dystansowych. Powoduje to "efekt poduszki" izolacja jest zgniatana, co tworzy mostki termiczne i znacząco obniża wytrzymałość mocowania. W skrajnych przypadkach może to doprowadzić do uszkodzenia izolacji i osłabienia całej konstrukcji. Zawsze stosuj tuleje dystansowe, które zapewnią stabilne oparcie o mur nośny.

Błąd nr 3: Brak uszczelnienia – cichy zabójca Twojej elewacji

Kolejnym często pomijanym błędem jest brak odpowiedniego uszczelnienia miejsca montażu. Woda, która dostaje się przez otwory w elewacji, może przenikać do warstwy izolacji, powodując jej zawilgocenie, a w konsekwencji degradację materiału, rozwój pleśni i grzybów. Jest to szczególnie niebezpieczne w przypadku elewacji ocieplonych. Po zamontowaniu belki, należy dokładnie uszczelnić przestrzeń wokół mocowań za pomocą elastycznych mas uszczelniających.

Finalne prace i kontrola: Jak zadbać o estetykę i trwałość mocowania?

Po zamontowaniu belki i upewnieniu się, że jest ona stabilna, nie zapomnij o ostatnich krokach, które zapewnią nie tylko estetykę, ale także długotrwałą ochronę przed czynnikami zewnętrznymi.

Maskowanie i uszczelnianie połączenia belki ze ścianą

Elementy mocujące, takie jak nakrętki i podkładki, mogą być nieestetyczne. Warto je zamaskować, na przykład za pomocą specjalnych zaślepek lub poprzez odpowiednie wykończenie drewna. Kluczowe jest jednak dokładne uszczelnienie połączenia belki ze ścianą. Użyj elastycznego silikonu, masy dekarskiej lub poliuretanowej, aby wypełnić wszelkie szczeliny wokół belki i mocowań. Zapobiegnie to wnikaniu wody, deszczu i śniegu w głąb elewacji, chroniąc ją przed wilgocią i uszkodzeniami.

Przeczytaj również: Garaże podziemne pod specjalnym nadzorem - optymalizacja oświetlenia podstawowego a wymogi systemów SSP

Test obciążeniowy: Jak sprawdzić, czy konstrukcja jest stabilna i bezpieczna?

Zanim w pełni obciążysz zamontowaną konstrukcję (np. obciążając pergolę roślinnością lub zadaszenie meblami), warto przeprowadzić delikatny test obciążeniowy. Delikatnie poruszaj belką, sprawdź jej stabilność i czy nie ma luzów. Pamiętaj, że kotwy chemiczne potrzebują czasu na pełne utwardzenie zazwyczaj jest to od kilku godzin do nawet 24 godzin, w zależności od temperatury i wilgotności powietrza. Dopiero po upewnieniu się, że kotwa jest w pełni związana i konstrukcja jest stabilna, można przystąpić do pełnego obciążenia.
