Fundamenty betonowe pod słupy to kluczowe elementy konstrukcyjne, zapewniające stabilność i bezpieczeństwo różnych obiektów. Najczęściej stosuje się je w instalacjach oświetleniowych i telekomunikacyjnych. Wybór odpowiedniego fundamentu zależy od warunków gruntowych i przewidywanych obciążeń. Budowa fundamentu obejmuje kilka etapów, od przygotowania terenu po izolację. Właściwe wykonanie fundamentu jest niezbędne dla trwałości i bezpieczeństwa całej konstrukcji.

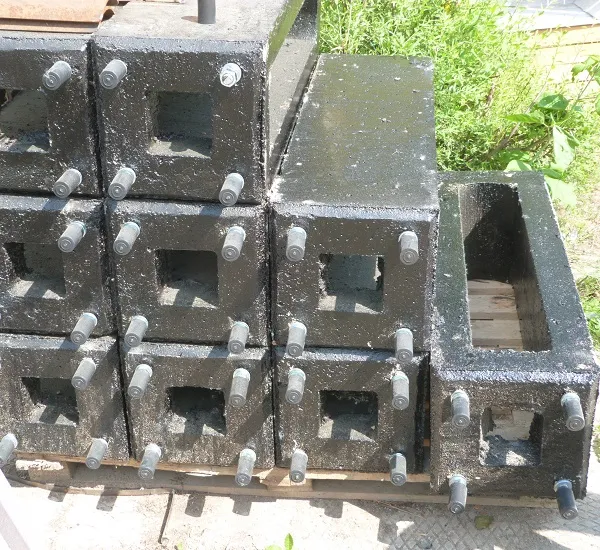

Najważniejsze informacje:- Fundamenty B-50 do B-80 są popularne w instalacjach oświetleniowych i telekomunikacyjnych
- Warunki gruntowe i obciążenia determinują wybór fundamentu
- Proces budowy obejmuje przygotowanie terenu, wykop, zbrojenie, wylewanie betonu i izolację
- Izolacja chroni przed wilgocią i zapewnia stabilność konstrukcji
- Prawidłowe zaprojektowanie i wykonanie fundamentu jest kluczowe dla bezpieczeństwa obiektu
Rodzaje fundamentów betonowych pod słupy
Różnorodność dostępnych rozwiązań pozwala na dopasowanie fundamentu betonowego pod słup do konkretnych wymagań. Od prostych fundamentów blokowych po bardziej złożone konstrukcje, każdy typ ma swoje zastosowanie i zalety.

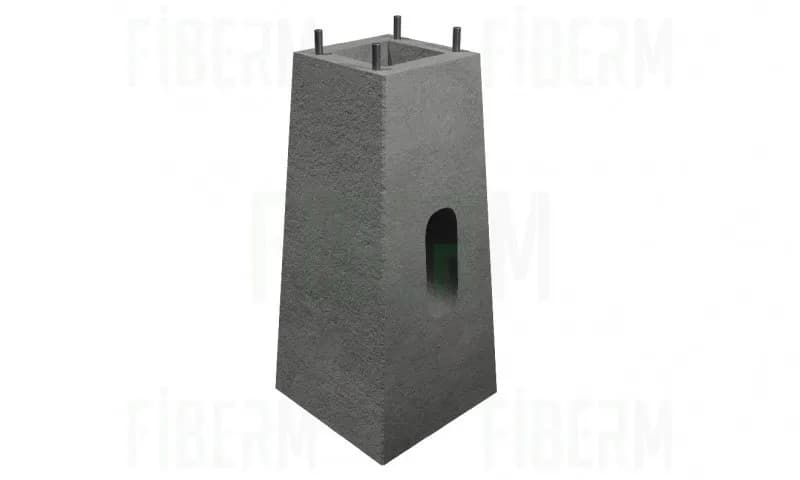

- Fundament blokowy: najprostszy i najczęściej stosowany typ
- Fundament słupowy: idealny dla większych obciążeń
- Fundament płytowy: stosowany na gruntach o niskiej nośności
- Fundament palowy: wykorzystywany przy trudnych warunkach gruntowych
Wybór odpowiedniego rodzaju fundamentu pod słup ogrodzeniowy czy oświetleniowy ma kluczowe znaczenie dla trwałości i stabilności całej konstrukcji. Prawidłowe posadowienie słupa gwarantuje bezpieczeństwo i długotrwałe użytkowanie.
Jak wybrać odpowiedni fundament pod słup?
Wybór właściwego fundamentu betonowego pod słup zależy od kilku kluczowych czynników. Pierwszym z nich są warunki gruntowe - rodzaj gleby i jej nośność determinują typ i wymiary fundamentu.
Drugim istotnym aspektem jest przewidywane obciążenie słupa. Fundament pod słup oświetleniowy będzie miał inne wymagania niż fundament pod słup ogrodzeniowy. Waga konstrukcji, jej wysokość i powierzchnia narażona na działanie wiatru to kluczowe parametry.
Nie można też zapomnieć o warunkach klimatycznych. W regionach z głębokim przemarzaniem gruntu, ława fundamentowa musi sięgać poniżej strefy przemarzania, aby zapobiec uszkodzeniom konstrukcji.
Przygotowanie do budowy fundamentu
Staranne przygotowanie terenu to pierwszy krok do udanej budowy fundamentu betonowego pod słup. Zacznij od dokładnego oczyszczenia obszaru z roślinności, kamieni i gruzu. Następnie wyznacz precyzyjnie miejsce pod fundament, używając kołków i sznurka.
Zgromadź wszystkie niezbędne narzędzia i materiały przed rozpoczęciem prac. Potrzebujesz łopaty, poziomicy, taśmy mierniczej, betonu, form lub szalunków, oraz ewentualnie zbrojenia. Dla fundamentu pod słup ogrodzeniowy przydadzą się również narzędzia do mieszania betonu.
- Oczyść teren z roślinności i przeszkód
- Wyznacz dokładne miejsce fundamentu
- Przygotuj niezbędne narzędzia i materiały
- Sprawdź lokalne przepisy budowlane
- Wykonaj pomiary i oznacz głębokość wykopu
- Zabezpiecz teren budowy
Wymiary i głębokość fundamentu
Wymiary fundamentu betonowego pod słup zależą od typu i wielkości słupa oraz warunków gruntowych. Dla typowego fundamentu pod słup oświetleniowy głębokość może wynosić od 1 do 1,5 metra, podczas gdy szerokość i długość są zwykle kwadratowe, o bokach od 0,5 do 1 metra.
Fundament pod słup ogrodzeniowy jest zazwyczaj mniejszy, z głębokością około 0,8-1 metra i wymiarami podstawy 30x30 cm lub 40x40 cm. Pamiętaj, że w rejonach z głębokim przemarzaniem gruntu, fundament musi sięgać poniżej tej strefy.
| Typ słupa | Głębokość (m) | Szerokość x Długość (cm) |
|---|---|---|
| Oświetleniowy (mały) | 1,0 | 50x50 |
| Oświetleniowy (duży) | 1,5 | 100x100 |
| Ogrodzeniowy | 0,8-1,0 | 30x30 lub 40x40 |
| Telekomunikacyjny | 1,2-2,0 | 80x80 lub 100x100 |
Etapy budowy fundamentu betonowego pod słup
Budowa fundamentu betonowego pod słup to proces składający się z kilku kluczowych etapów. Prawidłowe wykonanie każdego z nich gwarantuje stabilność i trwałość konstrukcji. Oto szczegółowy przegląd kolejnych kroków:
Wykopanie otworu
Rozpocznij od precyzyjnego wyznaczenia miejsca wykopu. Użyj szpadla lub małej koparki, w zależności od rozmiaru fundamentu. Wykop powinien być nieco szerszy niż planowane wymiary fundamentu betonowego.
Pamiętaj o zachowaniu odpowiedniej głębokości. Dla fundamentu pod słup ogrodzeniowy zazwyczaj wystarcza 80-100 cm, ale zawsze sprawdź lokalne przepisy dotyczące głębokości przemarzania gruntu.
Zbrojenie fundamentu
Zbrojenie zwiększa wytrzymałość fundamentu betonowego pod słup. Użyj prętów zbrojeniowych o odpowiedniej grubości, zazwyczaj 8-12 mm. Utwórz siatkę zbrojeniową, łącząc pręty pionowe i poziome.
Pamiętaj o zachowaniu odstępu między zbrojeniem a ścianami wykopu. Zwykle wynosi on około 5 cm. To zapewni odpowiednie otulenie zbrojenia betonem i ochronę przed korozją.
Wylewanie betonu
Przygotuj mieszankę betonową zgodnie z zaleceniami producenta. Dla typowego fundamentu pod słup oświetleniowy używa się betonu klasy C20/25 lub C25/30. Wlewaj beton równomiernie, unikając powstawania pustek powietrznych.
Podczas wylewania betonu umieść w nim kotwy lub śruby fundamentowe, jeśli są wymagane do montażu słupa. Użyj poziomicy, aby upewnić się, że są idealnie pionowe.
Wygładzanie powierzchni
Po wylaniu betonu, wyrównaj jego powierzchnię za pomocą kielni lub pacy. Staraj się uzyskać gładką, lekko nachyloną powierzchnię, aby woda nie gromadziła się wokół słupa.
Jeśli planujesz montaż słupa ogrodzeniowego, możesz utworzyć lekkie zagłębienie na górnej powierzchni fundamentu. Ułatwi to późniejsze osadzenie słupa i zapobiegnie jego przesuwaniu się.
Pielęgnacja betonu
Właściwa pielęgnacja betonu jest kluczowa dla uzyskania pełnej wytrzymałości fundamentu betonowego. Przez pierwsze dni po wylaniu utrzymuj beton wilgotny, zraszając go wodą lub przykrywając wilgotną tkaniną.
Chroń świeży beton przed bezpośrednim działaniem słońca i deszczu. W zależności od warunków atmosferycznych i rodzaju użytego betonu, pełne utwardzenie może trwać od 7 do 28 dni.
Zbrojenie fundamentu
Zbrojenie to kluczowy element zapewniający wytrzymałość fundamentu betonowego pod słup. Prawidłowo wykonane zbrojenie zwiększa odporność fundamentu na pęknięcia i deformacje, szczególnie w przypadku dużych obciążeń.
Wybór odpowiedniego typu i grubości prętów zbrojeniowych zależy od wielkości fundamentu i przewidywanych obciążeń. Dla typowego fundamentu pod słup ogrodzeniowy zwykle wystarczą pręty o średnicy 8-10 mm, podczas gdy fundament pod słup oświetleniowy może wymagać grubszych prętów, nawet do 12-14 mm.
- Używaj prętów zbrojeniowych odpornych na korozję
- Zachowaj minimum 5 cm odstępu między zbrojeniem a krawędziami fundamentu
- Łącz pręty za pomocą drutu wiązałkowego, tworząc stabilną siatkę
- Upewnij się, że zbrojenie jest czyste i wolne od rdzy przed zalaniem betonem
Rodzaje betonu do fundamentów pod słupy
Wybór odpowiedniego betonu ma kluczowe znaczenie dla trwałości fundamentu betonowego pod słup. Najczęściej stosuje się beton klasy C20/25 lub C25/30, które oferują dobrą wytrzymałość i odporność na warunki atmosferyczne.
Dla fundamentów pod słupy ogrodzeniowe można użyć betonu o niższej klasie, np. C16/20. Natomiast fundamenty pod słupy oświetleniowe, szczególnie te wysokie, wymagają betonu o wyższej wytrzymałości, nawet klasy C30/37.
| Klasa betonu | Zastosowanie | Wytrzymałość na ściskanie (MPa) |
|---|---|---|
| C16/20 | Małe słupy ogrodzeniowe | 20 |
| C20/25 | Standardowe fundamenty pod słupy | 25 |
| C25/30 | Słupy oświetleniowe, mocno obciążone ogrodzenia | 30 |
| C30/37 | Wysokie słupy oświetleniowe, konstrukcje specjalne | 37 |
Izolacja fundamentu betonowego
Izolacja fundamentu betonowego pod słup chroni go przed wilgocią i uszkodzeniami mrozowymi. Najczęściej stosuje się izolację poziomą na górnej powierzchni fundamentu oraz izolację pionową na bocznych ścianach.
Do izolacji poziomej często używa się papy termozgrzewalnej lub specjalnych mas bitumicznych. Izolacja pionowa może być wykonana z folii kubełkowej lub mas hydroizolacyjnych nakładanych pędzlem lub natryskowo.
Właściwa izolacja znacząco przedłuża żywotność fundamentu, chroniąc go przed podciąganiem kapilarnym wody i destrukcyjnym działaniem mrozu. Jest szczególnie ważna w przypadku fundamentów pod słupy oświetleniowe, które są narażone na intensywne działanie czynników atmosferycznych.
- Papa termozgrzewalna
- Masy bitumiczne
- Folia kubełkowa
- Bentonitowe maty hydroizolacyjne
- Powłoki poliuretanowe
Pielęgnacja i czas schnięcia betonu
Prawidłowa pielęgnacja świeżo wylanego betonu jest kluczowa dla uzyskania pełnej wytrzymałości fundamentu betonowego pod słup. Proces schnięcia i dojrzewania betonu trwa zazwyczaj od 7 do 28 dni, w zależności od warunków atmosferycznych i rodzaju użytego betonu.
W pierwszych dniach po wylaniu beton powinien być utrzymywany w wilgotności. Można to osiągnąć przez regularne zraszanie wodą lub przykrycie wilgotną tkaniną. Unikaj narażania świeżego betonu na bezpośrednie działanie słońca i silnego wiatru, które mogą prowadzić do zbyt szybkiego wysychania i powstawania pęknięć.
Pielęgnacja betonu obejmuje również ochronę przed deszczem i mrozem. W chłodne dni można użyć mat termoizolacyj nych lub folii, aby utrzymać odpowiednią temperaturę. Pamiętaj, że fundament betonowy osiąga pełną wytrzymałość po około 28 dniach.
Jak uniknąć typowych błędów przy wykonywaniu fundamentu?
Jednym z najczęstszych błędów przy budowie fundamentu betonowego pod słup jest niedokładne określenie głębokości przemarzania gruntu. Zbyt płytki fundament może prowadzić do uszkodzeń podczas mrozów. Zawsze sprawdzaj lokalne normy budowlane przed rozpoczęciem prac.
Innym częstym problemem jest nieprawidłowe zbrojenie. Zbyt małe otulenie prętów betonem może prowadzić do korozji zbrojenia. Upewnij się, że zachowujesz minimum 5 cm odstępu między prętami a krawędziami fundamentu.
Brak odpowiedniej izolacji to kolejny błąd, który może znacząco skrócić żywotność fundamentu pod słup ogrodzeniowy czy oświetleniowy. Prawidłowa izolacja przeciwwilgociowa chroni beton przed destrukcyjnym działaniem wody i mrozu.
Przepisy i normy dotyczące fundamentów betonowych pod słupy
Budowa fundamentów betonowych pod słupy podlega szeregowi przepisów i norm budowlanych. Kluczowym dokumentem jest Polska Norma PN-EN 1997-1:2008 "Eurokod 7 - Projektowanie geotechniczne", która określa zasady projektowania fundamentów bezpośrednich.
Dla fundamentów pod słupy oświetleniowe istotna jest norma PN-EN 40-3-1:2013-06 "Słupy oświetleniowe - Część 3-1: Projektowanie i weryfikacja - Specyfikacja obciążeń charakterystycznych". Określa ona wymagania dotyczące obciążeń, jakie musi wytrzymać fundament.
Przestrzeganie tych norm jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa i trwałości konstrukcji. Pamiętaj, że lokalne przepisy budowlane mogą wprowadzać dodatkowe wymagania, szczególnie w zakresie głębokości posadowienia fundamentu betonowego.
Klucz do stabilnej konstrukcji: Profesjonalne wykonanie fundamentu betonowego pod słup
Prawidłowe wykonanie fundamentu betonowego pod słup to podstawa trwałej i bezpiecznej konstrukcji. Od wyboru odpowiedniego typu fundamentu, przez staranne przygotowanie terenu, po właściwą pielęgnację betonu - każdy etap ma kluczowe znaczenie dla końcowego efektu.
Pamiętaj, że fundament pod słup ogrodzeniowy czy oświetleniowy musi być dostosowany do specyficznych warunków gruntowych i klimatycznych. Właściwe zbrojenie, izolacja i dobór odpowiedniej klasy betonu to kluczowe elementy, które zapewnią długotrwałą stabilność słupa.
Przestrzeganie norm budowlanych i unikanie typowych błędów, takich jak zbyt płytkie posadowienie czy nieodpowiednia pielęgnacja betonu, pozwoli ci stworzyć solidną ławę fundamentową. Inwestycja czasu i uwagi w prawidłowe wykonanie fundamentu to gwarancja bezpieczeństwa i trwałości całej konstrukcji na długie lata.
