Jak połączyć jętkę z krokwią? Metody, błędy, porady

Połączenie jętki z krokwią to jeden z tych detali konstrukcyjnych, które na pierwszy rzut oka mogą wydawać się niepozorne, ale w rzeczywistości stanowią fundament stabilności i bezpieczeństwa całej więźby dachowej. Jako konstruktor z wieloletnim doświadczeniem, wielokrotnie spotykałem się z sytuacjami, gdzie właśnie niedoskonałości w tym newralgicznym punkcie prowadziły do poważnych problemów. Dlatego tak ważne jest, aby zrozumieć, dlaczego to połączenie jest tak kluczowe i jak wykonać je prawidłowo.

Dlaczego solidne połączenie jętki z krokwią to fundament bezpiecznego dachu

W dachach krokwiowo-jętkowych, połączenie jętki z krokwią jest absolutnie fundamentalne dla zapewnienia integralności i wytrzymałości całej konstrukcji. Jest to element, który bezpośrednio wpływa na to, jak dach będzie zachowywał się pod wpływem obciążeń czy to stałych, jak ciężar pokrycia dachowego, czy zmiennych, jak napór wiatru czy nacisk zalegającego śniegu. Niestety, często niedoceniane, może stać się punktem krytycznym, prowadzącym do deformacji, pęknięć, a w najgorszym wypadku do katastrofy budowlanej. Dlatego każdy, kto zajmuje się budową lub remontem dachu, musi przywiązywać do tego detalu najwyższą wagę.

Jętka – cichy bohater więźby: jaką rolę naprawdę pełni

Jętka, choć może wydawać się tylko kolejną belką w skomplikowanej konstrukcji dachu, odgrywa rolę wręcz kluczową. Jest to pozioma belka, której głównym zadaniem jest rozpieranie pary krokwi. Wyobraźmy sobie krokwie jako dwie nogi podtrzymujące dach bez jętki, pod wpływem obciążeń, miałyby tendencję do "rozjeżdżania się" na zewnątrz. Jętka działa jak stabilizator, który zapobiega temu ruchowi. Co więcej, poprzez rozpieranie krokwi, znacząco skraca ich efektywną długość zginania. To z kolei sprawia, że konstrukcja jest znacznie sztywniejsza i bardziej odporna na ugięcia. Dzięki jętkom możliwe jest projektowanie dachów o większych rozpiętościach, nawet do 11 metrów, co byłoby niemożliwe w prostych konstrukcjach krokwiowych bez dodatkowych podpór. Bez jętki i jej prawidłowego połączenia z krokwią, dach po prostu nie spełniałby swojej funkcji nośnej i stabilizującej.

Skutki błędów montażowych: od pęknięć po katastrofę budowlaną

Konsekwencje błędów popełnionych podczas łączenia jętki z krokwią mogą być naprawdę poważne i dalekosiężne. Najczęściej obserwujemy utratę nośności poszczególnych elementów, co może objawiać się pęknięciami drewna, zwłaszcza w miejscach osłabionych przez nieprawidłowo wykonane złącza lub niewłaściwie rozmieszczone łączniki. W dłuższej perspektywie, takie osłabienie może prowadzić do deformacji całej więźby, a nawet do jej stopniowego zawalenia. W skrajnych przypadkach, gdy błędy są masowe i dotyczą kluczowych elementów konstrukcyjnych, możemy mówić o ryzyku katastrofy budowlanej. Nawet jeśli dach nie zawali się od razu, koszty napraw mogą być astronomiczne, a co gorsza, zagrożone jest bezpieczeństwo osób przebywających w budynku. Dlatego tak ważne jest, aby podchodzić do tego zadania z pełną odpowiedzialnością i wiedzą.

Tradycja kontra nowoczesność: Jak skutecznie połączyć jętkę z krokwią

Współczesne budownictwo oferuje nam szeroki wachlarz rozwiązań, jeśli chodzi o łączenie jętki z krokwią. Możemy wybierać między sprawdzonymi przez wieki metodami ciesielskimi a nowoczesnymi, zoptymalizowanymi pod kątem szybkości i pewności połączeniami mechanicznymi. Wybór konkretnej techniki zależy od wielu czynników specyfiki projektu, dostępności materiałów, a także od doświadczenia i preferencji ekipy wykonawczej. Zrozumienie zalet i wad każdej z tych metod jest kluczowe dla podjęcia właściwej decyzji.

Metody tradycyjne: kunszt ciesielski w praktyce

Tradycyjne metody łączenia elementów więźby dachowej to prawdziwy pokaz kunsztu ciesielskiego. Wymagały one od rzemieślników nie tylko precyzji, ale także głębokiej wiedzy o właściwościach drewna i umiejętności przewidywania zachowania konstrukcji pod obciążeniem. Choć często czasochłonne, złącza te, wykonane prawidłowo, zapewniały wysoką stabilność i trwałość. Zazwyczaj były one wzmacniane dodatkowymi elementami, aby zapewnić maksymalną pewność połączenia.

Połączenie na "jaskółczy ogon" – kiedy warto je stosować

Połączenie na "jaskółczy ogon" to jedno z najbardziej rozpoznawalnych i cenionych złączy ciesielskich. Charakteryzuje się ono trapezowym kształtem elementów, które zazębiają się ze sobą, tworząc bardzo stabilne i mocne połączenie, które skutecznie zapobiega rozsuwaniu się elementów. Historycznie było ono powszechnie stosowane w więźbach dachowych, zapewniając solidność konstrukcji. Współcześnie, choć rzadziej stosowane w budownictwie deweloperskim ze względu na pracochłonność, nadal jest cenione w renowacjach zabytkowych obiektów lub tam, gdzie priorytetem jest zachowanie tradycyjnego charakteru konstrukcji. Czasami, dla dodatkowego wzmocnienia, połączenie to było uzupełniane drewnianym kołkiem, a później również stalową śrubą.

Inne złącza ciesielskie – wrąb i czop

Oprócz "jaskółczego ogona", w tradycyjnym ciesielstwie wykorzystywano również inne rodzaje złączy. Wrąb, czyli połączenie na zakładkę, polegało na wycięciu części drewna z obu łączonych elementów, tak aby mogły one na siebie nachodzić. Z kolei połączenie na czop i gniazdo (czopowe) polegało na wykonaniu wystającego czopa w jednym elemencie i dopasowanego do niego gniazda w drugim. Oba te rozwiązania miały na celu zwiększenie powierzchni styku i zapewnienie stabilności połączenia, choć ich zastosowanie w kontekście łączenia jętki z krokwią mogło być bardziej ograniczone niż w przypadku innych elementów więźby.

Nowoczesne łączniki: szybkość i pewność połączenia

Współczesne budownictwo stawia na efektywność i szybkość, co doskonale odzwierciedlają nowoczesne metody łączenia elementów konstrukcyjnych. Zastosowanie specjalistycznych łączników mechanicznych, takich jak wkręty ciesielskie, śruby czy płytki perforowane, pozwala na znaczące skrócenie czasu montażu przy jednoczesnym zapewnieniu wysokiej i przewidywalnej nośności połączeń. Te rozwiązania zdominowały rynek i są standardem w większości nowych inwestycji.

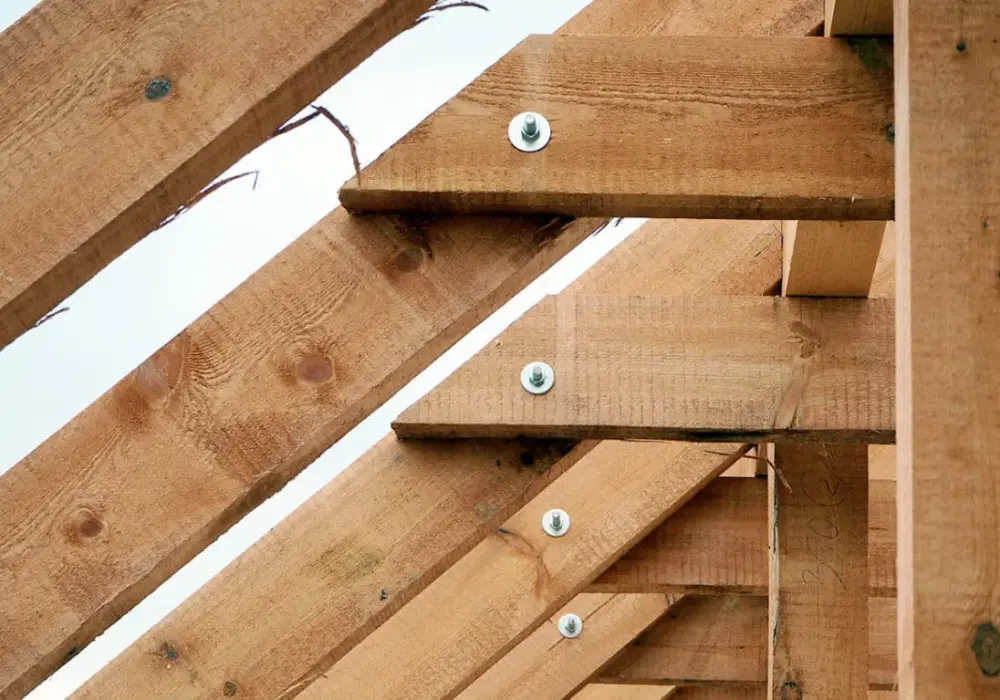

Połączenie nakładkowe: siła wkrętów i śrub ciesielskich

Połączenie nakładkowe, w którym jętka jest umieszczana na boku krokwi, jest obecnie najczęściej stosowaną metodą w budownictwie szkieletowym i tradycyjnym. Jego popularność wynika przede wszystkim z prostoty wykonania i możliwości zastosowania różnorodnych łączników. Kluczową rolę odgrywają tutaj nowoczesne wkręty ciesielskie, zwłaszcza te z pełnym gwintem, które charakteryzują się dużą siłą trzymania i pozwalają na szybki montaż bez konieczności wstępnego nawiercania. Można również stosować tradycyjne śruby lub gwoździe, jednak wkręty ciesielskie oferują najlepszy kompromis między szybkością, łatwością montażu a wytrzymałością. Niezwykle ważne w tym typie połączenia jest zapewnienie odpowiedniego docisku, aby uniknąć sytuacji, w której krokwie zaczynają się skręcać pod wpływem obciążeń.

Połączenie doczołowe: rola płytek perforowanych na budowie

Połączenie doczołowe, gdzie osie jętki i krokwi znajdują się w jednej płaszczyźnie, jest kolejną ważną metodą stosowaną w budownictwie. Najczęściej realizuje się je przy użyciu specjalnych płytek perforowanych, które są mocowane do obu elementów za pomocą gwoździ pierścieniowych lub wkrętów. Choć płytki kolczaste są często wykorzystywane w prefabrykacji wiązarów, gdzie wymagają specjalistycznych pras do montażu, to właśnie płytki perforowane znajdują szersze zastosowanie na placu budowy. Metoda ta jest szczególnie przydatna w sytuacjach, gdy chcemy uzyskać połączenie o określonej geometrii lub gdy inne rozwiązania są mniej praktyczne. Pamiętajmy jednak, że wybór między połączeniem nakładkowym a doczołowym powinien być zawsze podyktowany specyfiką projektu konstrukcyjnego.

Krok po kroku: Jak prawidłowo wykonać połączenie na wkręty ciesielskie

Wykonanie solidnego połączenia jętki z krokwią za pomocą wkrętów ciesielskich wymaga precyzji i przestrzegania kilku kluczowych zasad. Choć na pierwszy rzut oka może wydawać się to proste, ignorowanie szczegółów może prowadzić do osłabienia konstrukcji. Oto praktyczny przewodnik, który pomoże Ci wykonać to zadanie prawidłowo.

Dobór wkrętów: na co zwrócić uwagę przy zakupie

Wybór odpowiednich wkrętów ciesielskich to pierwszy i jeden z najważniejszych kroków. Nie wszystkie wkręty są sobie równe. Kluczowe parametry, na które należy zwrócić uwagę, to: materiał (najlepiej stal ocynkowana lub nierdzewna, zapewniająca odporność na korozję), długość i średnica (muszą być dopasowane do obciążeń i wymiarów elementów konstrukcyjnych), a także typ gwintu (wkręty z pełnym gwintem zazwyczaj oferują lepsze parametry trzymania). Absolutnie unikaj stosowania wkrętów o niewystarczającej wytrzymałości. Pamiętaj, że zastąpienie dwóch mocnych śrub M12 na przykład dwoma cieńszymi wkrętami może zredukować nośność połączenia nawet trzykrotnie lub czterokrotnie! Zawsze kieruj się projektem konstrukcyjnym lub zaleceniami producenta.

Zasady rozmieszczania łączników według Eurokodu 5: klucz do nośności

Norma Eurokod 5, dotycząca projektowania konstrukcji drewnianych, zawiera precyzyjne wytyczne dotyczące rozmieszczania łączników. Ich przestrzeganie jest kluczowe dla zapewnienia właściwej nośności połączenia. Przede wszystkim, wkręty powinny być rozmieszczone symetrycznie względem osi elementów. Oznacza to, że nie mogą być umieszczone przypadkowo. Równie ważne jest zachowanie minimalnych odległości od krawędzi drewna. Zbyt bliskie umieszczenie wkrętu może prowadzić do rozszczepienia drewna, co drastycznie osłabia połączenie. Ignorowanie tych zasad, niestety często spotykane na budowach, jest jednym z najczęstszych i najpoważniejszych błędów.

Prawidłowy montaż: technika wkręcania i siła docisku

Podczas montażu wkrętów ciesielskich kluczowa jest technika. Używaj odpowiedniej wkrętarki, najlepiej z regulacją momentu obrotowego, aby uniknąć uszkodzenia drewna lub "przekręcenia" wkrętu. W przypadku połączeń nakładkowych, niezwykle ważne jest zapewnienie odpowiedniego docisku. Oznacza to, że jętka musi być mocno dociśnięta do krokwi. Brak odpowiedniego docisku może prowadzić do sytuacji, w której pod wpływem obciążeń krokwie zaczną się skręcać, co osłabia całą konstrukcję i może prowadzić do deformacji dachu. Upewnij się, że elementy są stabilnie połączone i nie ma między nimi luzów.

Połączenie z użyciem płytek perforowanych – instrukcja montażu

Płytki perforowane to wszechstronne rozwiązanie, które pozwala na wykonanie mocnych i stabilnych połączeń doczołowych między elementami więźby dachowej, w tym między jętką a krokwiami. Choć wymagają nieco innej techniki niż wkręty ciesielskie, ich montaż jest relatywnie prosty, pod warunkiem przestrzegania kilku zasad.

Wybór płytek i łączników (gwoździe pierścieniowe vs wkręty)

Na rynku dostępne są różne rodzaje płytek perforowanych, różniące się grubością blachy, rozstawem otworów i kształtem. Ważne jest, aby dobrać płytkę odpowiednią do przewidywanych obciążeń, co zazwyczaj określa projekt konstrukcyjny. Do mocowania płytek stosuje się zazwyczaj gwoździe pierścieniowe lub wkręty. Gwoździe pierścieniowe oferują bardzo dobre parametry trzymania, zwłaszcza w drewnie iglastym, i są często preferowane ze względu na szybkość montażu. Wkręty natomiast mogą być łatwiejsze w montażu w twardszych gatunkach drewna lub gdy wymagana jest możliwość późniejszego demontażu. Wybór zależy od konkretnych wymagań projektu i dostępności materiałów.

Dlaczego montaż parami jest tak ważny? Uniknij mimośrodu

Kluczową zasadą przy stosowaniu płytek perforowanych jest montaż parami po jednej płytce z każdej strony połączenia. Taki sposób montażu zapewnia równomierne rozłożenie sił działających na połączenie i zapobiega powstawaniu obciążeń mimośrodowych. Mimośród to sytuacja, w której siła nie działa wzdłuż osi elementu, co powoduje dodatkowe naprężenia zginające i skręcające. Montaż parami gwarantuje, że obciążenia będą przenoszone w sposób osiowy, co jest znacznie bardziej efektywne i bezpieczne dla konstrukcji. Pominięcie tej zasady może znacząco osłabić wytrzymałość całego węzła.

Prawidłowe zagęszczenie łączników w otworach płytki

Kolejnym ważnym aspektem jest prawidłowe rozmieszczenie łączników (gwoździ lub wkrętów) w otworach płytki perforowanej. Zazwyczaj projekt konstrukcyjny lub instrukcja producenta określa, które otwory należy wypełnić i ile łączników powinno zostać użytych. Nie należy zakładać, że wszystkie otwory muszą być wypełnione. Nadmierne zagęszczenie łączników może nie tylko być nieekonomiczne, ale w niektórych przypadkach może nawet osłabić wytrzymałość połączenia, na przykład poprzez nadmierne osłabienie materiału płytki. Zawsze kieruj się zaleceniami projektanta lub producenta, aby zapewnić wymaganą nośność połączenia.

7 najczęstszych błędów przy łączeniu jętki z krokwią i jak ich unikać

Nawet najlepsze materiały i przemyślana konstrukcja mogą zawieść, jeśli popełnimy błędy podczas ich łączenia. Oto lista najczęściej spotykanych potknięć, które mogą zaważyć na stabilności dachu, wraz ze wskazówkami, jak ich unikać.

1. Błąd 1: Zbyt mała liczba lub zła średnica łączników

   To klasyczny błąd wynikający z chęci oszczędności lub niewiedzy. Zastosowanie zbyt małej liczby łączników lub wybór tych o zbyt małej średnicy drastycznie obniża nośność połączenia. Pamiętajmy o przykładzie: zastąpienie dwóch mocnych śrub M12 dwoma cieńszymi wkrętami może zmniejszyć wytrzymałość połączenia nawet o 60-70%. Zawsze dobieraj łączniki zgodnie z obliczeniami statycznymi lub zaleceniami projektanta, uwzględniając przewidywane obciążenia.

2. Błąd 2: Ignorowanie minimalnych odległości od krawędzi

   Łączniki umieszczone zbyt blisko krawędzi drewna mogą prowadzić do jego rozszczepienia, zwłaszcza pod wpływem obciążeń. Norma Eurokod 5 precyzyjnie określa te minimalne odległości. Zawsze sprawdzaj i przestrzegaj tych wytycznych, aby zapobiec osłabieniu elementu i zapewnić jego integralność.

3. Błąd 3: Mieszanie różnych typów łączników w jednym węźle

   Łączenie elementów za pomocą różnych typów łączników w jednym połączeniu (np. wkrętów i śrub) może prowadzić do nierównomiernego rozkładu naprężeń. Różne materiały i geometrie łączników mogą reagować inaczej na obciążenia, co może skutkować punktowym przeciążeniem i osłabieniem całego węzła. Stosuj konsekwentnie jeden, wybrany typ łącznika w danym połączeniu, zgodnie z projektem.

4. Błąd 4: Asymetryczne rozmieszczenie wkrętów

   Jak już wspominałem, symetria jest kluczowa. Asymetryczne rozmieszczenie wkrętów powoduje powstawanie obciążeń mimośrodowych, które znacząco obniżają nośność połączenia i mogą prowadzić do niepożądanego skręcania elementów. Zawsze dbaj o symetryczne rozmieszczenie łączników względem osi krokwi i jętki.

5. Błąd 5: Niewłaściwe wykonanie zacięć w połączeniach tradycyjnych

   W przypadku tradycyjnych złączy ciesielskich, takich jak "jaskółczy ogon", precyzja wykonania zacięć jest absolutnie kluczowa. Niedokładne, zbyt luźne lub zbyt ciasne zacięcia osłabiają połączenie i mogą prowadzić do jego szybkiego zużycia. Wymaga to od cieśli dużej wprawy i doświadczenia.

6. Błąd 6: Pozostawianie tymczasowych wkrętów montażowych

   Podczas montażu więźby często używa się tymczasowych wkrętów, aby wstępnie ustabilizować elementy. Niestety, zdarza się, że takie wkręty są pozostawiane w konstrukcji na stałe, zastępując docelowe łączniki. Tymczasowe wkręty montażowe nie mają odpowiedniej wytrzymałości i muszą zostać usunięte lub zastąpione właściwymi łącznikami konstrukcyjnymi.

7. Przeczytaj również: Wypożyczalnia sprzętu budowlanego a ciągłość robót – jak to naprawdę wpływa na terminy?

   Błąd 7: Wybór między połączeniem nakładkowym a doczołowym bez analizy projektu

   Decyzja o zastosowaniu połączenia nakładkowego lub doczołowego nie powinna być przypadkowa. Każda z tych metod ma swoje specyficzne zastosowania i ograniczenia. Wybór powinien być podyktowany analizą projektu konstrukcyjnego, uwzględniającą geometrię dachu, przewidywane obciążenia i dostępność materiałów. Niewłaściwy wybór metody może mieć negatywne konsekwencje dla całej konstrukcji.

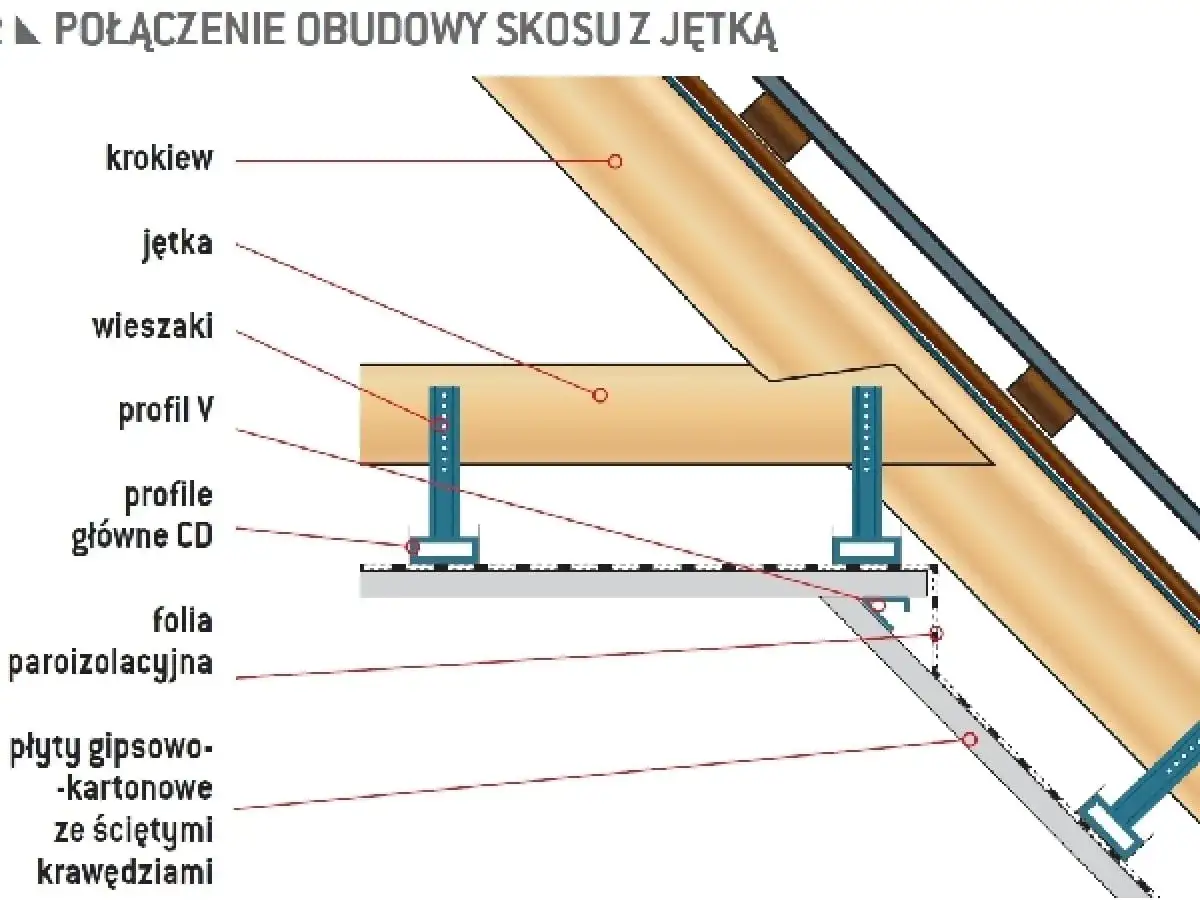

Jętka a kleszcze – czy to to samo i czy można je łączyć w ten sam sposób

W kontekście więźby dachowej często pojawiają się terminy "jętka" i "kleszcze". Choć oba są elementami usztywniającymi konstrukcję, pełnią nieco inne funkcje i znajdują się w różnych miejscach. Jętka, jak już wspominaliśmy, to pozioma belka łącząca parę krokwi w ich środkowej części, skracając ich długość zginania. Kleszcze natomiast to elementy umieszczane zazwyczaj ukośnie, łączące krokwie z innymi elementami konstrukcji, na przykład z murłatą lub słupami, i służące do usztywnienia połączeń oraz przenoszenia obciążeń. Ze względu na odmienne funkcje i sposób pracy, połączenia kleszczy z innymi elementami konstrukcji mogą wymagać innych rozwiązań niż połączenia jętki z krokwiami. Choć zasady ogólne dotyczące mocowania drewna są podobne, specyfika każdego połączenia musi być analizowana indywidualnie.

Jakie narzędzia będą niezbędne do wykonania solidnego połączenia

Aby wykonać solidne i precyzyjne połączenie jętki z krokwią, niezależnie od wybranej metody, potrzebny jest odpowiedni zestaw narzędzi. Przygotowanie się do pracy z właściwym sprzętem to gwarancja nie tylko lepszej jakości, ale także bezpieczeństwa. Oto lista kluczowych narzędzi, które warto mieć pod ręką:

• Wkrętarka udarowa: Niezastąpiona przy montażu wkrętów ciesielskich, zapewnia szybkie i efektywne wkręcanie, nawet w twarde drewno.
• Zestaw kluczy nasadowych: Konieczny przy montażu śrub, zwłaszcza tych z łbem sześciokątnym.
• Poziomica: Kluczowa do zapewnienia pionu i poziomu elementów, co jest podstawą stabilnej konstrukcji.
• Miara zwijana i kątownik: Niezbędne do precyzyjnego odmierzania i znakowania elementów.

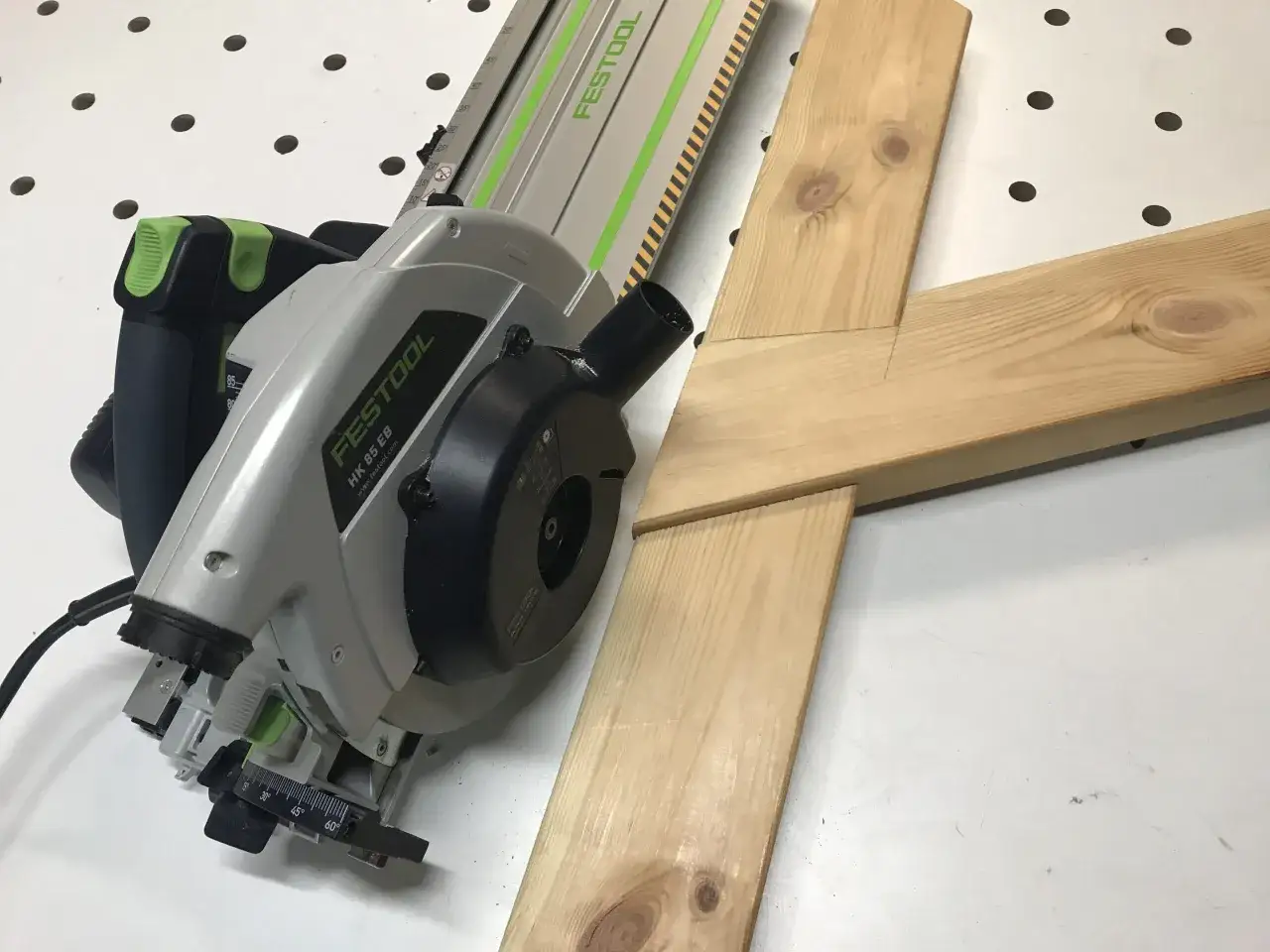

• Piła (ręczna lub elektryczna): Do przycinania elementów drewnianych do wymaganych wymiarów.
• Dłuto i młotek: Przydatne przy wykonywaniu tradycyjnych złączy ciesielskich, wymagających precyzyjnego wycinania elementów.
• Wiertarka: Używana do nawiercania otworów pod śruby lub kołki, a także przy montażu niektórych typów łączników.
• Młotek: Do wbijania gwoździ, zwłaszcza pierścieniowych przy montażu płytek.

Posiadanie sprawnego i odpowiedniego narzędzia do każdego zadania znacząco ułatwia pracę i minimalizuje ryzyko błędów, co przekłada się na jakość i trwałość całej konstrukcji dachu.
