Łączenie belek drewnianych na długości to fundamentalna umiejętność w ciesielstwie i budownictwie, pozwalająca na tworzenie elementów konstrukcyjnych przekraczających standardową długość materiału. Jest to nieocenione w sytuacjach, gdy potrzebujemy dłuższych elementów niż te dostępne w standardowych wymiarach. Precyzyjne i przemyślane łączenie belek jest absolutnie fundamentalne dla stabilności i bezpieczeństwa całej konstrukcji. Odpowiednio wykonane połączenie gwarantuje, że przedłużony element będzie pracował jak jednolity kawałek drewna, przenosząc obciążenia zgodnie z założeniami projektowymi.
Kluczowe aspekty łączenia belek drewnianych na długości
- Wybór metody łączenia belek drewnianych zależy od ich przeznaczenia, przewidywanych obciążeń oraz walorów estetycznych.
- Wyróżnia się tradycyjne złącza ciesielskie (wymagające precyzji) oraz nowoczesne połączenia mechaniczne i klejone (upraszczające montaż).
- Kluczowe jest umiejscowienie złącza należy unikać miejsc występowania maksymalnych momentów zginających, szczególnie w belkach stropowych.
- Niewłaściwe wykonanie lub umiejscowienie połączenia może prowadzić do poważnych awarii konstrukcyjnych.
- W przypadku elementów nośnych, rodzaj i lokalizacja połączenia muszą być zawsze określone w projekcie konstrukcyjnym.
Dlaczego prawidłowe łączenie belek na długości jest kluczowe dla Twojej konstrukcji?
Precyzyjne i przemyślane łączenie belek drewnianych jest absolutnie fundamentalne dla stabilności i bezpieczeństwa całej konstrukcji. Jest to umiejętność pozwalająca na tworzenie elementów konstrukcyjnych przekraczających standardową długość materiału, co jest nieocenione w budownictwie. Bez solidnych połączeń nawet najmocniejsze belki stają się punktami krytycznymi, które mogą doprowadzić do osłabienia, a nawet całkowitego załamania się konstrukcji. Dlatego zrozumienie zasad i technik prawidłowego łączenia jest tak ważne dla każdego, kto zajmuje się budową lub renowacją.
Kiedy przedłużanie belek jest koniecznością? Typowe scenariusze w budownictwie
Istnieje wiele sytuacji, w których przedłużanie belek drewnianych staje się nieuniknione. Najczęściej spotykamy się z tym podczas budowy długich stropów, gdzie standardowe długości belek nie wystarczają do pokrycia całej rozpiętości. Podobnie jest w przypadku skomplikowanych wiązarów dachowych, gdzie poszczególne elementy muszą być łączone, aby stworzyć stabilną konstrukcję dachu. Inne typowe scenariusze to przedłużanie murłat (belek opierających się na ścianach, na których spoczywa konstrukcja dachu), podwalin (belek stanowiących podstawę ścianek szkieletowych) czy też naprawa uszkodzonych elementów konstrukcyjnych, gdzie wymiana całego fragmentu byłaby nieekonomiczna lub technicznie trudna.
Konsekwencje błędów: co grozi, gdy połączenie jest zbyt słabe lub źle wykonane?
Niewłaściwie wykonane połączenie belek drewnianych może mieć katastrofalne skutki. Najpoważniejszym ryzykiem jest osłabienie konstrukcji, które może prowadzić do jej deformacji, ugięcia, a w skrajnych przypadkach nawet do całkowitej awarii lub katastrofy budowlanej. Błędy w sztuce ciesielskiej mogą skutkować utratą nośności przez łączone elementy, co stanowi bezpośrednie zagrożenie dla bezpieczeństwa użytkowników obiektu. Może to oznaczać konieczność kosztownych napraw, a nawet rozbiórki i odbudowy wadliwej części konstrukcji.
Siły działające na belkę: zrozum, dlaczego rodzaj obciążenia decyduje o metodzie łączenia
Aby wybrać właściwą metodę łączenia, musimy zrozumieć siły, które działają na belkę. Podstawowe z nich to ściskanie, rozciąganie i zginanie. Ściskanie działa, gdy belka jest dociskana od góry, rozciąganie gdy jest rozciągana, a zginanie gdy obciążenie powoduje jej ugięcie. Różne metody łączenia mają różną wytrzymałość na poszczególne typy obciążeń. Na przykład, niektóre złącza świetnie radzą sobie ze ściskaniem, ale są słabe na rozciąganie. Dlatego rodzaj przewidywanego obciążenia jest kluczowym czynnikiem decydującym o tym, czy wybierzemy tradycyjne złącze ciesielskie, nowoczesne okucie, czy połączenie klejone.
Przegląd sprawdzonych metod: od rzemiosła po nowoczesną inżynierię
Na rynku dostępnych jest wiele metod łączenia belek drewnianych na długości. Możemy je podzielić na dwie główne kategorie: tradycyjne złącza ciesielskie, które opierają się na precyzyjnych nacięciach w drewnie, oraz nowoczesne połączenia mechaniczne i inżynierskie, wykorzystujące dodatkowe elementy. Każda z tych metod ma swoje unikalne cechy, zalety i wady, a wybór odpowiedniej zależy od specyfiki projektu.

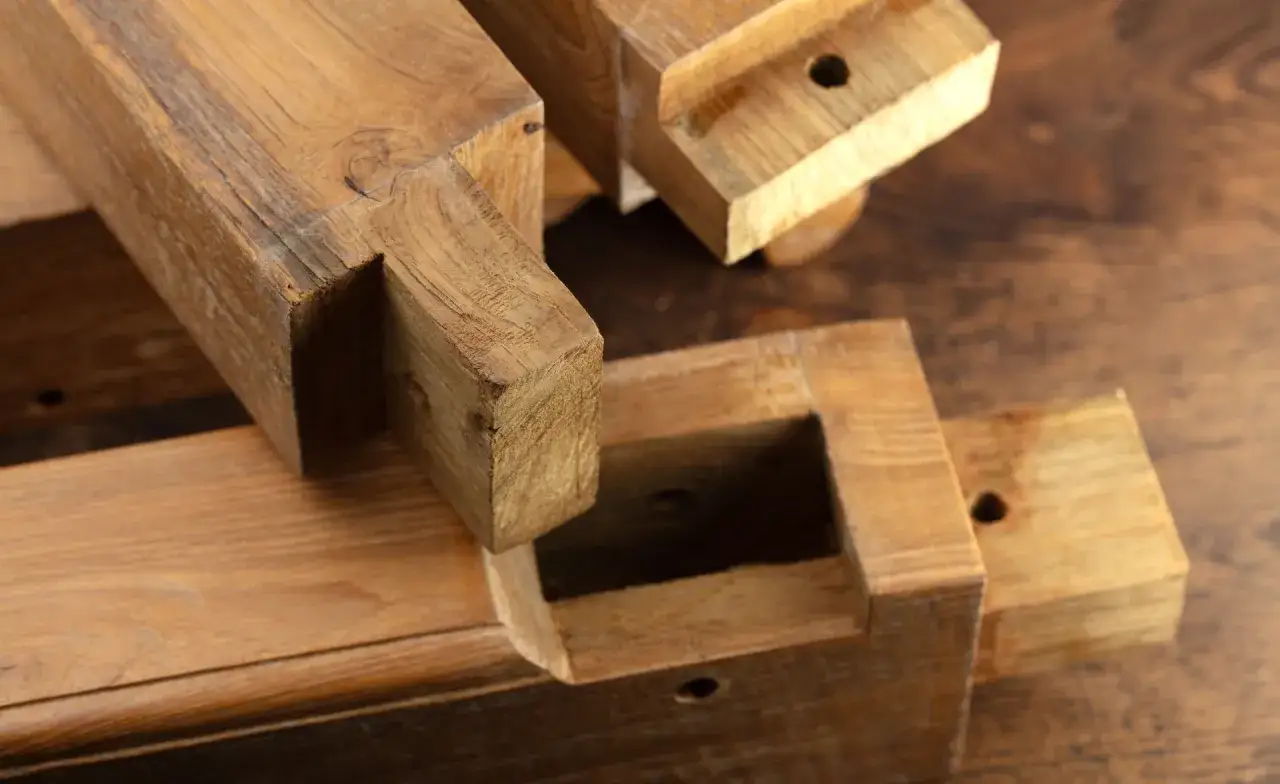

Tradycyjne złącza ciesielskie – sztuka i wytrzymałość w jednym
Tradycyjne złącza ciesielskie to metody, które od wieków są podstawą ciesielstwa. Polegają one na precyzyjnym wycinaniu w belkach odpowiednich kształtów, które następnie zazębiają się ze sobą, tworząc mocne połączenie. Ich główną zaletą jest estetyczny wygląd i wysoka wytrzymałość, pod warunkiem wykonania z dużą precyzją. Niestety, wymagają one znaczących umiejętności rzemieślniczych i są czasochłonne. To prawdziwa sztuka, która jednak wciąż znajduje swoje zastosowanie.
Nowoczesne łączniki mechaniczne – szybkość, pewność i standaryzacja
Nowoczesne połączenia mechaniczne wykorzystują gotowe elementy, takie jak stalowe okucia, płytki perforowane, kątowniki czy specjalistyczne wkręty. Ich główną zaletą jest szybkość i łatwość montażu, a także gwarancja wysokiej, powtarzalnej wytrzymałości. Dzięki standaryzacji elementów, nawet mniej doświadczone osoby mogą wykonać solidne połączenie. Jest to rozwiązanie często wybierane w nowoczesnym budownictwie, gdzie liczy się czas i pewność wykonania.
Połączenia klejone – kiedy estetyka idzie w parze z siłą
Połączenia klejone to metoda, która pozwala na uzyskanie niezwykle mocnych i jednocześnie estetycznych połączeń. Wykorzystuje się w nich specjalistyczne kleje konstrukcyjne, takie jak kleje epoksydowe. Klej naniesiony na odpowiednio przygotowane powierzchnie drewna rozkłada naprężenia na całej ich powierzchni, tworząc spójną i jednolitą strukturę. Jest to rozwiązanie idealne tam, gdzie zależy nam na ukryciu połączenia i zachowaniu maksymalnej wytrzymałości.
Tradycyjne złącza ciesielskie krok po kroku: które i kiedy wybrać?
Tradycyjne złącza ciesielskie, choć wymagające, oferują doskonałą wytrzymałość i estetykę. Wybór konkretnego typu zależy od przeznaczenia belki i rodzaju działających na nią sił. Poniżej omawiam najpopularniejsze z nich.
Połączenie na nakładkę (prostą i skośną): idealne do murłat i podwalin
Złącze na nakładkę, zarówno prostą, jak i skośną, jest jednym z prostszych tradycyjnych połączeń. Polega na nałożeniu jednego elementu na drugi i zabezpieczeniu go gwoździami lub śrubami. Nakładka prosta jest często stosowana przy przedłużaniu murłat czy belek podwalinowych. Nakładka skośna, ze względu na swój kształt, jest bardziej wytrzymała i bywa stosowana tam, gdzie chcemy uzyskać efekt przegubu, czyli połączenia pozwalającego na pewien ruch obrotowy.
Połączenie na zamek prosty: solidne rozwiązanie dla elementów ściskanych
Złącze na zamek prosty jest bardziej skomplikowane w wykonaniu niż nakładka, ale oferuje znacznie większą wytrzymałość, szczególnie na siły ściskające. Polega na wycięciu w jednym elemencie wrębu, a w drugim występu, które idealnie do siebie pasują. Dzięki temu połączenie jest sztywne i stabilne, co czyni je dobrym wyborem dla elementów konstrukcyjnych narażonych głównie na ściskanie.
Połączenie na zamek ukośny: mistrzowska technika dla belek rozciąganych
Zamek ukośny to jedno z najmocniejszych tradycyjnych połączeń ciesielskich. Jest ono szczególnie skuteczne w przenoszeniu sił rozciągających, co czyni je idealnym rozwiązaniem dla belek narażonych na takie obciążenia. Wykonanie tego złącza wymaga dużej precyzji i doświadczenia, ponieważ dokładne dopasowanie kątowych powierzchni jest kluczowe dla jego wytrzymałości. Jest to połączenie, które świadczy o kunszcie cieśli.
Zalety i wady tradycyjnych metod: czy warto inwestować czas w rzemiosło?
Tradycyjne złącza ciesielskie mają swoje niezaprzeczalne zalety: przede wszystkim są bardzo estetyczne i nadają konstrukcji naturalny, rzemieślniczy charakter. Przy prawidłowym wykonaniu oferują również wysoką wytrzymałość. Jednak ich wadą jest duża pracochłonność i wysokie wymagania co do precyzji oraz umiejętności cieśli. Dodatkowo, wycinanie złączy często osłabia przekrój drewna. W kontekście współczesnego budownictwa, gdzie liczy się czas i koszt, warto rozważyć, czy inwestycja w czasochłonne rzemiosło jest uzasadniona, czy może lepszym rozwiązaniem będą nowoczesne metody.
Nowoczesne i szybkie: Jak skutecznie łączyć belki za pomocą okuć i wkrętów?
Nowoczesne metody łączenia belek drewnianych oferują szybkość, pewność i często prostotę wykonania. Wykorzystują one gotowe elementy, które znacząco ułatwiają pracę i gwarantują wysoką wytrzymałość połączeń.

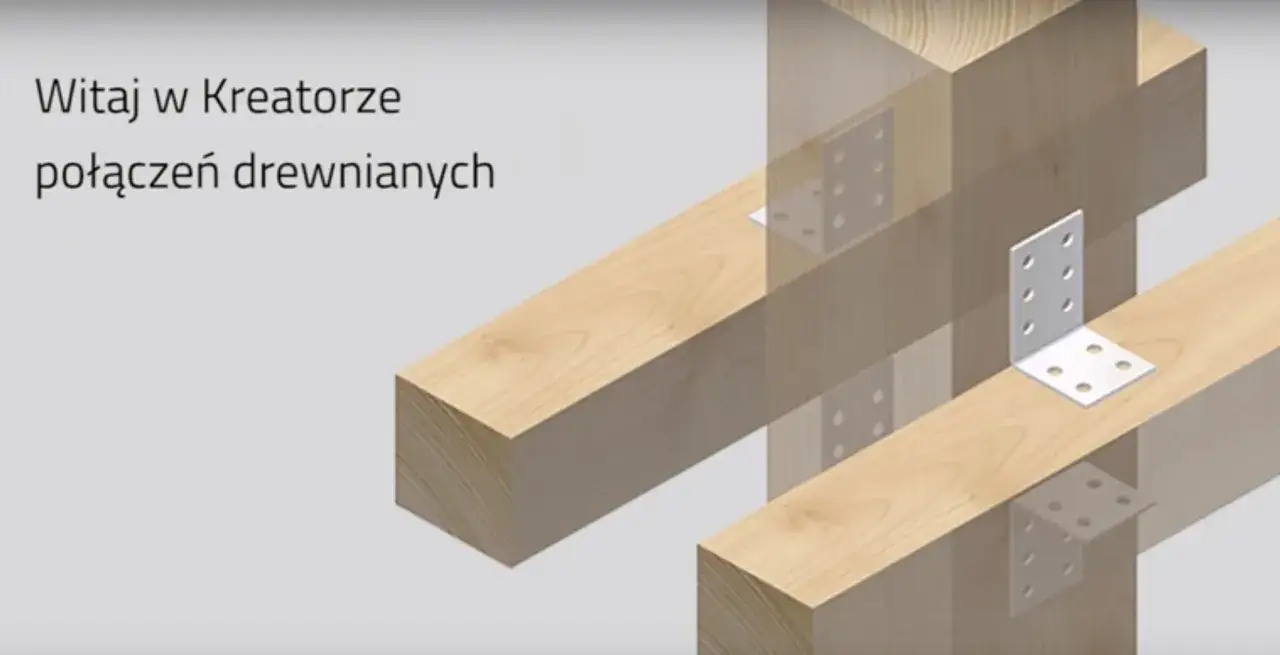

Płytki perforowane i płaskowniki: najprostszy sposób na solidne połączenie
Płytki perforowane oraz płaskowniki stalowe to jedne z najprostszych i najczęściej stosowanych rozwiązań w nowoczesnym ciesielstwie. Są to stalowe elementy z licznymi otworami, do których przykręca się belki za pomocą śrub lub wkrętów, albo wbija gwoździe pierścieniowe. Są uniwersalne i łatwe w montażu, co czyni je idealnym wyborem dla wielu typów połączeń, od prostych złączeń po bardziej skomplikowane konstrukcje.
Długie wkręty konstrukcyjne: jak zastąpić nimi skomplikowane złącza?
Długie wkręty ciesielskie to specjalistyczne elementy złączne o dużej wytrzymałości, które pozwalają na tworzenie bardzo mocnych i sztywnych połączeń. Często są w stanie zastąpić tradycyjne złącza ciesielskie, eliminując potrzebę skomplikowanych nacięć. Ich zaletą jest szybkość montażu i fakt, że nie osłabiają przekroju drewna w takim stopniu, jak wycinane złącza. Kluczowe jest jednak dobranie odpowiedniej długości i średnicy wkręta do przenoszonych obciążeń.
Specjalistyczne okucia systemowe (np. wieszaki belek): kiedy są niezbędne?
W bardziej wymagających konstrukcjach, gdzie przenoszone są duże obciążenia lub wymagana jest wysoka precyzja, stosuje się specjalistyczne okucia systemowe. Należą do nich między innymi wieszaki belek, kątowniki wzmocnione czy kotwy. Umożliwiają one precyzyjne i mocne połączenie belek z innymi elementami konstrukcji, gwarantując wysoką nośność i bezpieczeństwo. Są one projektowane z myślą o konkretnych zastosowaniach i często stanowią kluczowy element stabilności całej budowli.
Klej konstrukcyjny: jak stworzyć niewidoczne i niezwykle mocne połączenie?
Klej konstrukcyjny to doskonałe rozwiązanie, gdy zależy nam na połączeniu, które będzie nie tylko niezwykle mocne, ale także estetyczne i niewidoczne. Specjalistyczne kleje, takie jak epoksydowe czy poliuretanowe, po utwardzeniu tworzą jednolitą, monolityczną strukturę, która efektywnie rozkłada naprężenia na całej powierzchni klejenia. Kluczem do sukcesu jest tu jednak staranne przygotowanie powierzchni drewna i ścisłe przestrzeganie zaleceń producenta kleju dotyczących aplikacji i czasu wiązania.
Jak wybrać optymalną metodę łączenia? Kluczowe kryteria decyzyjne
Wybór najlepszej metody łączenia belek drewnianych to decyzja, która powinna opierać się na kilku kluczowych kryteriach. Zrozumienie tych czynników pozwoli na podjęcie świadomej decyzji, która zapewni trwałość i bezpieczeństwo konstrukcji.
Belka nośna czy element dekoracyjny? Dostosuj metodę do funkcji
Pierwszym i najważniejszym kryterium jest funkcja, jaką belka ma pełnić w konstrukcji. Czy jest to element nośny, który musi przenieść znaczne obciążenia, czy też element dekoracyjny, którego głównym zadaniem jest estetyka? Dla belek nośnych priorytetem jest wytrzymałość i bezpieczeństwo, co często skłania do wyboru nowoczesnych rozwiązań mechanicznych lub starannie wykonanych złączy ciesielskich. W przypadku elementów dekoracyjnych, gdzie obciążenia są minimalne, możemy pozwolić sobie na większą swobodę w wyborze metody, kierując się głównie estetyką.
Estetyka ma znaczenie: połączenia widoczne kontra ukryte
Kolejnym ważnym aspektem jest estetyka, szczególnie gdy połączenie będzie widoczne. Tradycyjne złącza ciesielskie, jeśli są wykonane starannie, mogą stanowić ozdobę same w sobie. Połączenia klejone, gdy wykonane są profesjonalnie, są praktycznie niewidoczne. Nowoczesne okucia, choć funkcjonalne, często nie prezentują się tak atrakcyjnie wizualnie i mogą być stosowane tam, gdzie estetyka nie jest priorytetem lub gdy zostaną ukryte.
Lokalizacja połączenia: gdzie na belce można, a gdzie absolutnie nie wolno wykonywać łączenia?
To niezwykle ważny aspekt konstrukcyjny. W przypadku belek zginanych, takich jak belki stropowe czy płatwie dachowe, bezwzględnie należy unikać wykonywania połączeń w miejscach występowania maksymalnych momentów zginających. Zazwyczaj jest to środek rozpiętości belki. Złącza tego typu projektuje się w punktach, gdzie moment zginający jest zerowy (np. na podporach lub w miejscach specjalnie zaprojektowanych, jak w przegubie Gerbera), co optymalizuje pracę konstrukcji i zapobiega jej nadmiernemu ugięciu. Niewłaściwe umiejscowienie złącza może prowadzić do awarii.
Koszt, czas i wymagane umiejętności: co musisz wziąć pod uwagę?
Praktyczne aspekty również odgrywają kluczową rolę. Tradycyjne złącza ciesielskie wymagają dużo czasu i specjalistycznych umiejętności, co przekłada się na wyższy koszt robocizny. Nowoczesne okucia i wkręty są zazwyczaj szybsze w montażu i mogą być wykonane przez osoby z mniejszym doświadczeniem, co obniża koszty pracy. Klejenie wymaga precyzji i odpowiednich warunków, ale może być efektywne kosztowo przy dużej skali. Należy więc zbilansować koszt materiałów, czas potrzebny na wykonanie oraz wymagane kwalifikacje.
Niezbędnik każdego cieśli: narzędzia i materiały do łączenia belek
Do wykonania solidnych połączeń belek drewnianych potrzebny jest odpowiedni zestaw narzędzi i materiałów. Ich dobór zależy od wybranej metody, ale pewne podstawy są wspólne dla większości prac ciesielskich.
Podstawowy zestaw do złączy tradycyjnych: piła, dłuto, kątownik
Do wykonania tradycyjnych złączy ciesielskich niezbędne są narzędzia takie jak: precyzyjne piły ręczne (np. piły japońskie), dłuta ciesielskie o różnej szerokości, młotki, kątowniki do sprawdzania kątów prostych, a także strugi do wyrównywania powierzchni. Kluczowe jest, aby narzędzia te były ostre i w dobrym stanie technicznym, co zapewni precyzję cięć i dopasowania elementów.
Narzędzia do montażu łączników mechanicznych: wkrętarka, klucze, wiertarka
Montaż nowoczesnych łączników mechanicznych wymaga innego zestawu narzędzi. Podstawą jest dobra wkrętarka akumulatorowa z odpowiednimi bitami, wiertarka do nawiercania otworów (szczególnie w twardym drewnie), klucze nasadowe do śrub, poziomice i miary. Wybór odpowiednich akcesoriów, takich jak wiertła o właściwej średnicy, jest równie ważny dla zapewnienia trwałości połączenia.
Jakie śruby, gwoździe i kleje wybrać, by zapewnić trwałość?
Dobór właściwych elementów złącznych jest kluczowy dla trwałości połączenia. W przypadku śrub, należy wybierać te przeznaczone do zastosowań konstrukcyjnych, o odpowiedniej klasie wytrzymałości i zabezpieczeniu antykorozyjnym (np. ocynkowane). Gwoździe, zwłaszcza pierścieniowe, oferują dobrą siłę trzymania. Jeśli chodzi o kleje, należy stosować wyłącznie kleje konstrukcyjne przeznaczone do drewna, takie jak kleje epoksydowe czy poliuretanowe, które zapewniają wysoką wytrzymałość i odporność na warunki zewnętrzne.
7 najczęstszych błędów przy łączeniu belek i jak ich unikać
Nawet najlepsze materiały i narzędzia nie uchronią nas przed błędami, jeśli nie będziemy postępować zgodnie z zasadami. Oto najczęściej popełniane pomyłki przy łączeniu belek drewnianych i sposoby, jak ich unikać.
Błąd nr 1: Łączenie w punkcie maksymalnego zgięcia
Jest to jeden z najpoważniejszych błędów konstrukcyjnych. Łączenie belki w miejscu, gdzie występują największe momenty zginające (zwykle w środku rozpiętości belki stropowej), drastycznie osłabia jej nośność. Może to prowadzić do nadmiernego ugięcia, pęknięcia, a nawet całkowitego załamania konstrukcji. Zawsze należy unikać takiego umiejscowienia połączenia.
Błąd nr 2: Niewłaściwy dobór łączników do obciążenia
Użycie zbyt słabych śrub, niewłaściwych gwoździ lub okuć o zbyt niskiej nośności do przewidywanych obciążeń jest receptą na awarię. Każdy element złączny ma określoną wytrzymałość, którą należy uwzględnić w projekcie. Przekroczenie tej wytrzymałości prowadzi do uszkodzenia łącznika i osłabienia połączenia.
Błąd nr 3: Brak precyzji i luzy w połączeniach ciesielskich
Tradycyjne złącza ciesielskie wymagają idealnego dopasowania elementów. Luzy i niedokładności prowadzą do powstawania naprężeń punktowych, skrzypienia konstrukcji i jej szybszego zużycia. Precyzja wykonania jest tu kluczowa dla zapewnienia długotrwałej wytrzymałości.
Błąd nr 4: Stosowanie zwykłych wkrętów zamiast konstrukcyjnych
Zwykłe wkręty do drewna, przeznaczone do lekkich zastosowań, nie mają wystarczającej wytrzymałości, aby sprostać obciążeniom w elementach nośnych konstrukcji. Do takich celów należy używać wyłącznie specjalistycznych wkrętów konstrukcyjnych, które są zaprojektowane tak, aby przenosić duże siły.
Błąd nr 5: Ignorowanie projektu konstrukcyjnego
Projekt konstrukcyjny jest dokumentem, który zawiera szczegółowe wytyczne dotyczące sposobu wykonania połączeń. Ignorowanie tych zaleceń, zwłaszcza w przypadku elementów nośnych, jest poważnym błędem. Projektant określa typ, lokalizację i sposób wykonania połączeń w oparciu o precyzyjne obliczenia inżynierskie.
Błąd nr 6: Niewystarczające zabezpieczenie przed wilgocią
Wilgoć jest wrogiem drewna i metalowych łączników. Prowadzi do korozji elementów stalowych, gnicia drewna i osłabienia całej konstrukcji. Należy zadbać o odpowiednie zabezpieczenie drewna przed wilgocią oraz o to, aby metalowe łączniki nie miały bezpośredniego kontaktu z wodą.
Błąd nr 7: Pomijanie nawiercania w twardym drewnie
Wkręcanie śrub lub gwoździ w twarde drewno bez wcześniejszego nawiercenia otworu pilotującego może prowadzić do pękania drewna, szczególnie w pobliżu krawędzi. Otwór pilotujący ułatwia wkręcanie i zapobiega uszkodzeniu materiału, zapewniając mocniejsze i trwalsze połączenie.
Zasady, które gwarantują bezpieczeństwo i trwałość Twojej konstrukcji
Aby mieć pewność, że połączone belki będą służyć przez lata, należy przestrzegać kilku fundamentalnych zasad. Planowanie, staranność wykonania i dbałość o detale to klucz do sukcesu.
Dlaczego projekt konstrukcyjny jest Twoim najważniejszym przewodnikiem?
Projekt konstrukcyjny to dokument, który zawiera wszystkie niezbędne informacje dotyczące obciążeń, wymiarów, materiałów i, co najważniejsze, szczegółów połączeń. Dla elementów nośnych, rodzaj i umiejscowienie połączenia muszą być zawsze określone w projekcie konstrukcyjnym. Jest to Twój najważniejszy przewodnik, który zapewnia, że wszystkie decyzje projektowe i wykonawcze są zgodne z zasadami inżynierii i bezpieczeństwa budowlanego.
Kontrola jakości: jak sprawdzić poprawność wykonanego połączenia przed obciążeniem?
Przed poddaniem konstrukcji obciążeniu, należy przeprowadzić dokładną kontrolę jakości wykonanych połączeń. Obejmuje ona wizualne sprawdzenie braku luzów, prawidłowego osadzenia łączników, braku pęknięć drewna oraz zgodności z projektem. "Według danych Dekarz i Cieśla, dokładna kontrola wizualna i pomiarowa jest kluczowa dla weryfikacji poprawności wykonania połączeń." Manualne sprawdzenie sztywności połączenia również może dostarczyć cennych informacji.
Przeczytaj również: Czy garaż to powierzchnia użytkowa? Kluczowe informacje i wyjątki
Zabezpieczenie połączeń: impregnacja i ochrona przed korozją
Długoterminowe zabezpieczenie jest równie ważne, jak samo wykonanie połączenia. Drewno powinno być odpowiednio zaimpregnowane przed szkodnikami i wilgocią. Elementy metalowe, takie jak okucia i śruby, muszą posiadać skuteczne zabezpieczenie antykorozyjne, najlepiej poprzez ocynkowanie. "Według danych Dekarz i Cieśla, odpowiednie zabezpieczenie drewna i łączników znacząco wydłuża żywotność konstrukcji drewnianych." Dbałość o te detale zapewni trwałość i bezpieczeństwo konstrukcji na wiele lat.
