Wybór odpowiedniej konstrukcji dachu to jedna z kluczowych decyzji na etapie budowy domu, mająca bezpośredni wpływ na jego stabilność, funkcjonalność i estetykę. Wśród wielu dostępnych rozwiązań, więźba krokwiowo-jętkowa cieszy się w Polsce niesłabnącą popularnością, zwłaszcza w budownictwie jednorodzinnym. Ten artykuł ma na celu przybliżenie jej specyfiki, od podstawowych definicji, przez szczegółową analizę elementów składowych, aż po praktyczne aspekty zastosowania, potencjalne wady i zalety, a także porównanie z innymi systemami więźb dachowych. Dostarczy on kompleksowych informacji technicznych, które pomogą inwestorom, wykonawcom i studentom budownictwa podjąć świadome decyzje projektowe i wykonawcze.
Czym jest więźba krokwiowo-jętkowa i dlaczego jest tak popularna w Polsce?
Więźba krokwiowo-jętkowa to system konstrukcyjny dachu, który stanowi ewolucję prostszej więźby krokwiowej. Jej głównym celem jest zwiększenie stabilności i wytrzymałości dachu, co przekłada się na możliwość jego szerszego zastosowania, w tym na adaptację poddasza użytkowego. Popularność tego rozwiązania w polskim budownictwie wynika z jego wszechstronności, efektywności materiałowej i stosunkowo prostej, choć wymagającej precyzji, budowy.
Definicja dla początkujących: więźba krokwiowa z solidnym wzmocnieniem
Wyobraźmy sobie dach jako odwróconą literę "V". Prosta więźba krokwiowa to zasadniczo dwie pochyłe belki (krokwie), które opierają się na zewnętrznych ścianach budynku (murłatach) i spotykają się w najwyższym punkcie dachu (kalenicy). Więźba krokwiowo-jętkowa to właśnie taka konstrukcja, ale z dodatkowym, kluczowym elementem jętką. Jest to pozioma belka, która łączy ze sobą parę krokwi, wzmacniając je i zapobiegając ich uginaniu się pod wpływem obciążeń, takich jak śnieg czy wiatr. Według danych Drewo-Majster, więźba krokwiowo-jętkowa jest jednym z najpopularniejszych typów konstrukcji dachowych stosowanych w polskim budownictwie jednorodzinnym, szczególnie w przypadku dachów dwuspadowych o stromym nachyleniu.
Jętka – poznaj element, który zmienia wszystko
Jętka jest sercem więźby krokwiowo-jętkowej. To pozioma belka, która jest umieszczana zazwyczaj w połowie lub w dwóch trzecich wysokości krokwi, licząc od murłaty. Jej zadanie jest nie do przecenienia: usztywnia ona całą konstrukcję. Działając jak belka wzmacniająca, jętka skutecznie przeciwdziała siłom, które próbują rozepchnąć krokwie na zewnątrz (tzw. siły rozporowe) oraz zapobiega ich uginaniu się do środka. Dzięki jętkce, krokwie mogą przenosić większe obciążenia, a cała konstrukcja dachu zyskuje na stabilności i trwałości.
Krótka historia i ewolucja: od prostej krokwi do stabilnej konstrukcji jętkowej
Historia konstrukcji dachowych jest długa i bogata. Wraz z rozwojem technik ciesielskich i potrzebą budowania coraz większych i bardziej funkcjonalnych budynków, dostrzegano potrzebę udoskonalania prostych rozwiązań. Prosta więźba krokwiowa, choć skuteczna w niewielkich budynkach, miała swoje ograniczenia, zwłaszcza przy większych rozpiętościach. Dodanie jętki było naturalnym krokiem w ewolucji, pozwalającym na efektywniejsze wykorzystanie drewna, zwiększenie wytrzymałości konstrukcji i otwarcie drogi do tworzenia przestrzeni pod dachem, które można było zagospodarować.

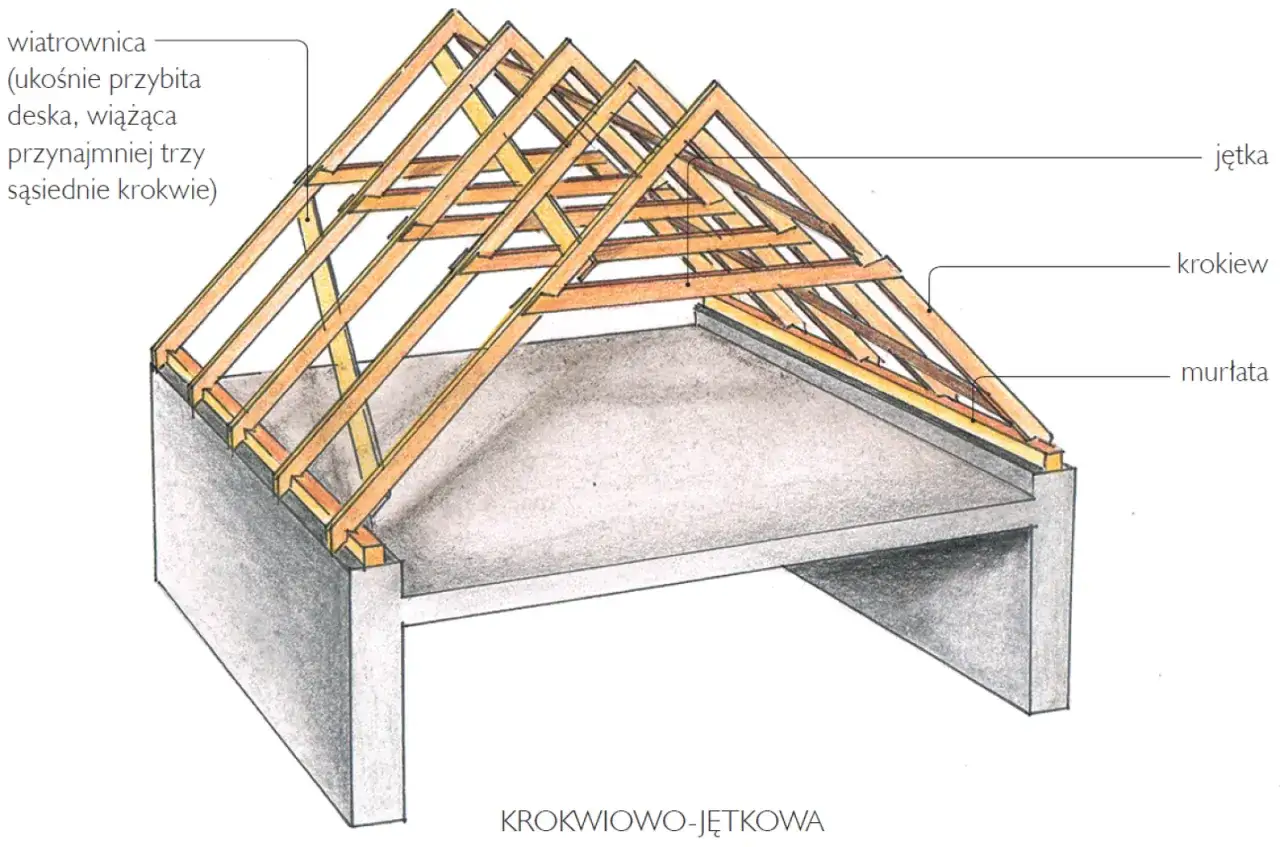

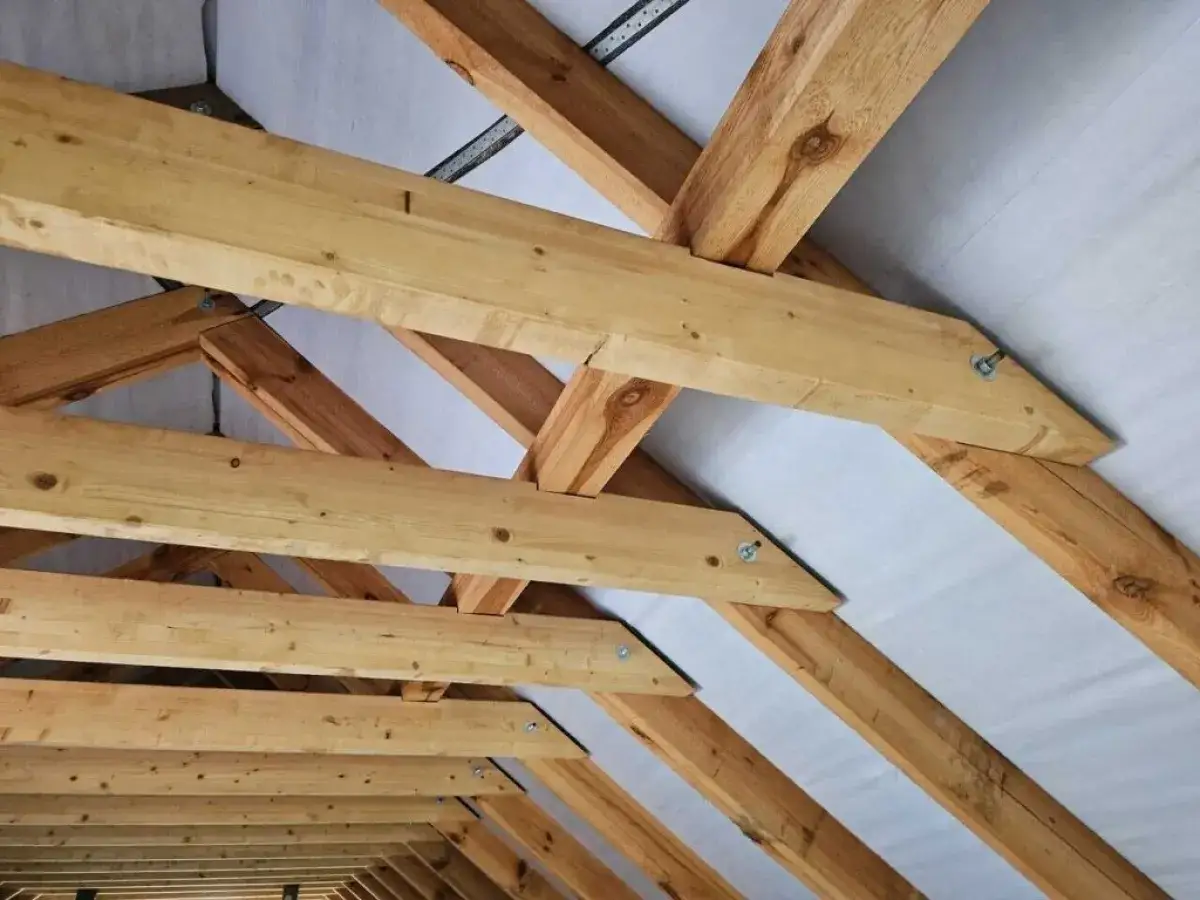

Anatomia więźby krokwiowo-jętkowej: z jakich elementów się składa?
Każdy system konstrukcyjny składa się z precyzyjnie dopasowanych do siebie elementów, które wspólnie tworzą spójną i funkcjonalną całość. Więźba krokwiowo-jętkowa nie jest wyjątkiem. Zrozumienie roli poszczególnych komponentów jest kluczowe dla prawidłowego zaprojektowania i wykonania dachu, który będzie służył przez lata.
Krokiew – szkielet dachu, który dźwiga cały ciężar
Krokiew to zasadniczo pochyła belka, która stanowi główny element konstrukcyjny dachu. To właśnie krokiew przenosi większość obciążeń ciężar pokrycia dachowego (dachówki, blachy, gontu), nacisk warstw izolacji, a także siły działające ze strony wiatru i zalegającego śniegu. Krokwie są układane równolegle do siebie, tworząc połać dachu. Ich odpowiednia grubość, przekrój i rozstaw są kluczowe dla wytrzymałości całej konstrukcji.
Jętka jako klucz do stabilności: jak zapobiega ugięciu krokwi?
Jak już wspomnieliśmy, jętka jest kluczowym elementem usztywniającym. Jej zadanie polega na połączeniu dwóch przeciwległych krokwi w taki sposób, aby utworzyły one stabilny trójkąt. Ten trójkątny układ geometryczny jest niezwykle efektywny w przeciwdziałaniu siłom zewnętrznym. Kiedy krokwie są obciążone, mają tendencję do uginania się do wewnątrz i rozpychania ścian na zewnątrz. Jętka, będąc elementem łączącym je na pewnej wysokości, skutecznie przeciwdziała tym tendencjom. Umiejscowienie jętki w 2/3 wysokości krokwi jest optymalne, ponieważ zapewnia najlepszy stosunek wytrzymałości do zużycia materiału.
Murłata: fundament konstrukcji na ścianie
Murłata to pozioma belka, która jest umieszczana na szczycie ścian nośnych budynku. To na murłatach opierają się dolne końce krokwi. Murłata pełni rolę fundamentu dla całej więźby dachowej, równomiernie rozkładając obciążenia przenoszone z krokwi na ściany nośne. Prawidłowe zamocowanie murłaty do konstrukcji ścian jest absolutnie kluczowe dla bezpieczeństwa i stabilności całego dachu. Zazwyczaj murłata jest mocowana do ścian za pomocą kotew lub śrub, często z wykorzystaniem podkładki izolacyjnej, która zapobiega przenoszeniu wilgoci.
Wiatrownica: dlaczego to cichy bohater usztywniający całą połać?
Wiatrownica, choć często niedoceniana, odgrywa niezwykle ważną rolę w konstrukcji dachu. Jest to skośna belka lub deska, która jest mocowana do zewnętrznej krawędzi krokwi, na całej długości połaci dachowej. Jej głównym zadaniem jest usztywnienie dachu od strony zewnętrznej i ochrona go przed siłami wiatru. Wiatrownica zapobiega deformacjom połaci dachowej, kołysaniu się konstrukcji i zapewnia jej stabilność nawet podczas silnych podmuchów wiatru. Można ją porównać do usztywnienia w konstrukcji ramy, które zapobiega jej wyginaniu się.
Kiedy więźba krokwiowo-jętkowa to strzał w dziesiątkę? Idealne warunki zastosowania
Wybór odpowiedniego typu więźby dachowej powinien być podyktowany specyfiką budynku i jego przeznaczeniem. Więźba krokwiowo-jętkowa ma swoje optymalne zastosowania, w których jej konstrukcja sprawdza się najlepiej, oferując optymalne parametry i korzyści.
Optymalna rozpiętość ścian: jakie są granice i co się stanie, gdy je przekroczysz?
Więźba krokwiowo-jętkowa jest najczęściej stosowana w budynkach, których szerokość (rozpiętość ścian zewnętrznych) mieści się w przedziale od 7 do 11 metrów. W tej kategorii szerokości, konstrukcja z jętkami zapewnia odpowiednią stabilność i wytrzymałość bez konieczności stosowania dodatkowych, skomplikowanych elementów. Przekroczenie tej optymalnej rozpiętości, na przykład powyżej 9 metrów w najprostszej formie, bez zastosowania dodatkowych podpór (takich jak słupy czy płatwie), może prowadzić do nadmiernego uginania się krokwi, osłabienia konstrukcji, a w skrajnych przypadkach nawet do jej uszkodzenia. W takich sytuacjach konieczne jest zastosowanie bardziej zaawansowanych rozwiązań konstrukcyjnych.
Kąt nachylenia dachu od 35° do 60° – dlaczego ten przedział jest kluczowy?
Optymalny kąt nachylenia dachu dla więźby krokwiowo-jętkowej mieści się w przedziale od 35° do 60°. Taki zakres nachylenia jest korzystny z kilku powodów. Po pierwsze, zapewnia efektywne odprowadzanie wody deszczowej i śniegu, minimalizując ryzyko przecieków i zalegania pokrywy śnieżnej. Po drugie, taki kąt nachylenia sprzyja optymalnemu rozkładowi sił działających na konstrukcję dachu. Mniejsze nachylenie może prowadzić do większych obciążeń śniegiem, a zbyt duże może zwiększać siły wiatru. Ponadto, dachy o takim nachyleniu są często wybierane ze względów estetycznych i praktycznych, zwłaszcza gdy planujemy zagospodarowanie poddasza.
Marzysz o poddaszu użytkowym? Ta więźba jest stworzona dla Ciebie!
Jedną z największych zalet więźby krokwiowo-jętkowej jest jej potencjał do tworzenia funkcjonalnego poddasza użytkowego. W przeciwieństwie do niektórych innych typów więźb, takich jak więźba płatwiowo-kleszczowa, więźba krokwiowo-jętkowa zazwyczaj nie wymaga stosowania wewnętrznych słupów podpierających krokwie na dużej rozpiętości. Brak tych elementów konstrukcyjnych w centralnej części poddasza oznacza znacznie większą swobodę w aranżacji przestrzeni. Możemy swobodnie projektować układ pomieszczeń, rozmieszczać ściany działowe, okna i drzwi, tworząc komfortowe i funkcjonalne wnętrza mieszkalne.

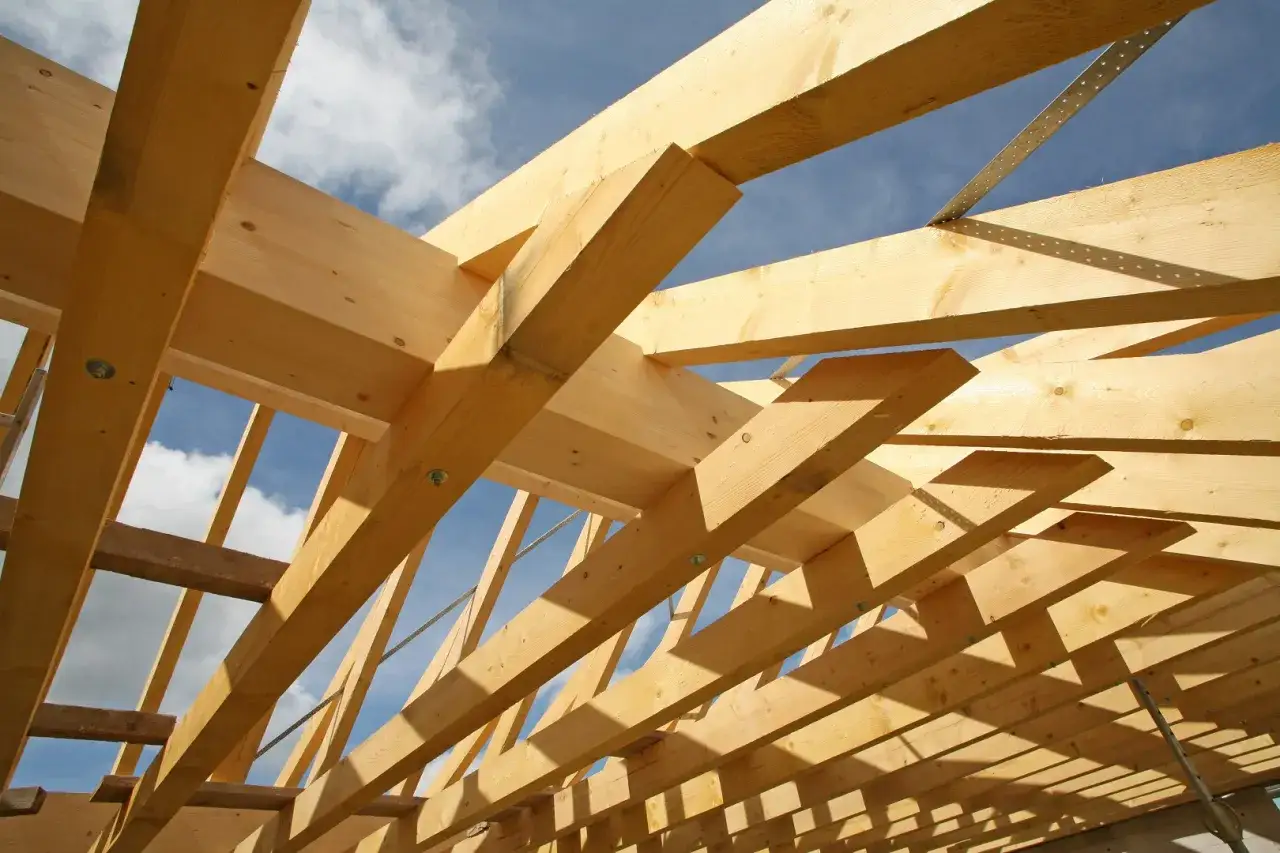

Plusy i minusy, które musisz znać przed podjęciem decyzji
Każde rozwiązanie konstrukcyjne ma swoje mocne i słabe strony. Aby dokonać świadomego wyboru, warto dokładnie przeanalizować zarówno zalety, jak i potencjalne wady więźby krokwiowo-jętkowej.
Główne zalety: stabilność, oszczędność materiału i wolna przestrzeń pod dachem
- Stosunkowo prosta konstrukcja: W porównaniu do bardziej skomplikowanych systemów, więźba krokwiowo-jętkowa jest łatwiejsza w projektowaniu i wykonaniu, co może przekładać się na niższe koszty robocizny.
- Stabilność: Dzięki zastosowaniu jętki, konstrukcja jest bardzo stabilna i wytrzymała, co zapewnia bezpieczeństwo użytkowania dachu przez wiele lat.
- Efektywność materiałowa: W porównaniu do więźby płatwiowo-kleszczowej, więźba krokwiowo-jętkowa często wymaga mniejszej ilości drewna, co może obniżyć koszty materiałowe.
- Możliwość łatwej adaptacji poddasza: Brak wewnętrznych podpór na większości rozpiętości ułatwia stworzenie funkcjonalnej przestrzeni mieszkalnej na poddaszu.
- Estetyka: Konstrukcja ta, zwłaszcza przy otwartych stropach, może stanowić ciekawy element architektoniczny wnętrza.
Potencjalne wady i ograniczenia: na co uważać przy projektowaniu i wykonawstwie?
- Ograniczona rozpiętość: W swojej najprostszej formie, więźba krokwiowo-jętkowa jest optymalna dla rozpiętości dachu do około 9 metrów. Przy większych szerokościach konieczne jest zastosowanie dodatkowych elementów konstrukcyjnych, co zwiększa koszty i może ograniczyć przestrzeń na poddaszu.
- Konieczność precyzyjnego montażu: Jakość połączeń między elementami więźby jest kluczowa dla stabilności całej konstrukcji. Błędy w montażu mogą prowadzić do poważnych problemów.
- Wymagania dotyczące kąta nachylenia: Optymalne parametry konstrukcji osiąga się przy kącie nachylenia dachu od 35° do 60°.
Projekt i budowa krok po kroku: jak uniknąć kosztownych błędów?
Nawet najlepszy projekt może zostać zniweczony przez błędy popełnione na etapie wykonawstwa. Budowa więźby krokwiowo-jętkowej wymaga staranności, precyzji i przestrzegania określonych zasad, aby zapewnić trwałość i bezpieczeństwo konstrukcji.
Obliczenia statyczne: dlaczego projekt od konstruktora to podstawa bezpieczeństwa?
Absolutną podstawą bezpiecznego i trwałego dachu jest profesjonalny projekt konstrukcyjny wykonany przez uprawnionego konstruktora. Obliczenia statyczne uwzględniają wszystkie obciążenia działające na dach (śnieg, wiatr, ciężar własny, pokrycie dachowe), rodzaj i jakość drewna, a także specyfikę połączeń między elementami. Projekt określa dokładne wymiary krokwi, jętek, murłat, wiatrownic oraz ich wzajemne rozmieszczenie. Ignorowanie lub bagatelizowanie projektu konstrukcyjnego jest najprostszą drogą do kosztownych błędów i potencjalnych zagrożeń.
Jakie drewno wybrać? Klasa, gatunek i impregnacja tarcicy
Jakość użytego drewna ma fundamentalne znaczenie dla trwałości więźby. Najczęściej stosuje się drewno iglaste, takie jak sosna lub świerk, które charakteryzuje się dobrą wytrzymałością i dostępnością. Ważne jest, aby drewno było odpowiednio wysuszone (wilgotność zazwyczaj poniżej 20%) i należało do odpowiedniej klasy wytrzymałości (np. C24 dla drewna konstrukcyjnego). Niezwykle istotna jest również impregnacja drewna. Specjalistyczne preparaty chronią drewno przed ogniem (impregnacja przeciwogniowa), grzybami i pleśnią (impregnacja przeciwgrzybowa) oraz owadami (impregnacja owadobójcza), znacząco wydłużając żywotność konstrukcji.
Sposoby łączenia jętki z krokwią – przegląd technik ciesielskich
Jakość połączeń między elementami więźby jest kluczowa dla jej stabilności. Jętka musi być solidnie połączona z krokwiami. Istnieje kilka technik ciesielskich, które można zastosować: tradycyjne połączenia na czopy i wręby, mocowanie za pomocą wkrętów ciesielskich o odpowiedniej długości i wytrzymałości, a także stosowanie specjalistycznych złączy metalowych (kątowników, płytek). Wybór metody zależy od projektu konstrukcyjnego i preferencji wykonawcy, jednak niezależnie od techniki, połączenie musi być wykonane precyzyjnie i być w stanie przenieść przewidziane obciążenia.
Najczęstsze błędy montażowe i jak się przed nimi ustrzec
Podczas montażu więźby krokwiowo-jętkowej można popełnić szereg błędów, które negatywnie wpłyną na jej trwałość i bezpieczeństwo. Do najczęstszych należą: stosowanie elementów o niewłaściwych wymiarach, niedostateczne lub nieprawidłowe wykonanie połączeń, brak odpowiedniej impregnacji drewna, błędy w poziomowaniu murłat, zbyt duży rozstaw krokwi lub zbyt mała ilość wkrętów. Aby uniknąć tych problemów, kluczowe jest zatrudnienie doświadczonego i rzetelnego wykonawcy, ścisłe przestrzeganie projektu konstrukcyjnego oraz ewentualny nadzór inspektora budowlanego.
Analiza kosztów: co wpływa na ostateczną cenę więźby krokwiowo-jętkowej?
Koszt budowy więźby dachowej jest istotnym czynnikiem wpływającym na budżet inwestycji. Zrozumienie czynników kształtujących tę cenę pozwala na lepsze planowanie i unikanie nieprzewidzianych wydatków.
Cena materiału vs. robocizna – co stanowi większy wydatek?
Koszt budowy więźby krokwiowo-jętkowej składa się z dwóch głównych składowych: ceny materiału i kosztów robocizny. Cena materiału obejmuje koszt zakupu odpowiednio wysuszonego i zaimpregnowanego drewna konstrukcyjnego, a także niezbędnych elementów złącznych, takich jak wkręty, gwoździe czy metalowe kątowniki. Koszty robocizny to wynagrodzenie dla ekipy ciesielskiej za wykonanie prac montażowych. W wielu przypadkach koszty robocizny stanowią znaczącą, a czasem nawet większą część całkowitego kosztu budowy więźby, zwłaszcza jeśli projekt jest skomplikowany lub wymaga pracy na wysokości.
Porównanie kosztów: więźba krokwiowo-jętkowa kontra płatwiowo-kleszczowa
Więźba krokwiowo-jętkowa jest zazwyczaj rozwiązaniem bardziej ekonomicznym niż więźba płatwiowo-kleszczowa, szczególnie przy rozpiętościach ścian do około 9-10 metrów. Wynika to z kilku powodów. Po pierwsze, więźba krokwiowo-jętkowa często wymaga mniejszej ilości drewna. Po drugie, jej konstrukcja jest prostsza, co przekłada się na niższe koszty robocizny. Więźba płatwiowo-kleszczowa, stosowana przy większych rozpiętościach, wymaga użycia dodatkowych elementów nośnych, takich jak płatwie i słupy, co zwiększa zarówno ilość materiału, jak i złożoność prac montażowych, a tym samym koszty.
Czy gotowe wiązary prefabrykowane mogą być tańszą alternatywą?
W niektórych przypadkach, zwłaszcza przy prostych kształtach dachu i standardowych rozpiętościach, gotowe wiązary prefabrykowane mogą stanowić tańszą alternatywę dla tradycyjnej więźby. Wiązary są produkowane w fabryce, co zapewnia wysoką precyzję wykonania i optymalne wykorzystanie materiału. Ich montaż na budowie jest bardzo szybki. Jednakże, wiązary prefabrykowane często ograniczają możliwości adaptacji poddasza, ponieważ ich konstrukcja jest zintegrowana i nie pozwala na dużą swobodę aranżacyjną. Ponadto, transport wielkogabarytowych wiązarów może być kosztowny. Decyzja o wyborze wiązarów powinna być poprzedzona dokładną analizą kosztów i wymagań projektowych.
Więźba krokwiowo-jętkowa a inne rozwiązania – co wybrać?
Wybór odpowiedniego typu więźby dachowej zależy od wielu czynników, w tym od rozpiętości budynku, przeznaczenia poddasza, rodzaju pokrycia dachowego oraz budżetu. Porównanie więźby krokwiowo-jętkowej z innymi popularnymi rozwiązaniami pomoże podjąć optymalną decyzję.
Kiedy więźba płatwiowo-kleszczowa będzie lepszym i bezpieczniejszym rozwiązaniem?
Więźba płatwiowo-kleszczowa jest rozwiązaniem stosowanym przede wszystkim przy większych rozpiętościach dachu, które mogą sięgać nawet 16 metrów. W tej konstrukcji obciążenia z krokwi są przenoszone nie tylko na zewnętrzne ściany nośne, ale również na wewnętrzne słupy i płatwie, które opierają się na stropie. Dzięki temu możliwe jest efektywne podparcie dachu na dużej szerokości. Więźba płatwiowo-kleszczowa jest bardziej uniwersalna, często stosowana przy cięższych pokryciach dachowych (np. ceramicznych dachówkach) i w budynkach o bardziej skomplikowanej bryle. Jest jednak zazwyczaj bardziej skomplikowana w wykonaniu i droższa od więźby krokwiowo-jętkowej.
Przeczytaj również: Elewacja bonie pionowe: rodzaje, techniki i zastosowanie
Prosta więźba krokwiowa – kiedy nie warto przepłacać za jętki?
Prosta więźba krokwiowa, czyli konstrukcja bez jętek, jest rozwiązaniem wystarczającym dla budynków o niewielkich rozpiętościach ścian, zazwyczaj do około 6-7 metrów. W takich przypadkach krokwie nie są poddawane tak dużym obciążeniom, a ich naturalna sztywność jest wystarczająca do utrzymania stabilności dachu. Stosowanie jętek w tak małych budynkach byłoby niepotrzebnym zwiększeniem kosztów materiałowych i robocizny. Prosta więźba krokwiowa jest najtańszym i najprostszym w wykonaniu rozwiązaniem, ale jej zastosowanie jest ograniczone do mniejszych obiektów i dachów bez planowanej adaptacji poddasza.
