Nadproże z cegły: Jak zrobić, naprawić i czy warto? Poradnik

Nadproże z cegły to element konstrukcyjny, który od wieków stanowił integralną część budynków, służąc do przekrywania otworów okiennych i drzwiowych. Choć w nowoczesnym budownictwie często ustępuje miejsca prefabrykatom, jego urok i funkcjonalność wciąż znajdują uznanie, zwłaszcza podczas renowacji zabytkowych obiektów czy w projektach ceniących tradycyjną estetykę. W tym kompleksowym przewodniku przyjrzymy się bliżej, jak samodzielnie wykonać nadproże z cegły, jakie materiały wybrać, jak zadbać o jego bezpieczeństwo poprzez odpowiednie zbrojenie, a także kiedy warto postawić na to tradycyjne rozwiązanie, a kiedy lepszym wyborem będą nowoczesne alternatywy. Odpowiemy na pytania "jak zrobić", "czy warto", "jak naprawić" oraz "jakie są rodzaje", dostarczając praktycznej wiedzy dla każdego majsterkowicza i inwestora.

Nadproże z cegły relikt przeszłości czy wciąż aktualne i stylowe rozwiązanie?

Nadproże z cegły to konstrukcja, która od wieków stanowiła nieodłączny element budynków, odpowiedzialna za przenoszenie obciążeń z warstw nad nią znajdujących się na boki, omijając tym samym otwory okienne i drzwiowe. Tradycyjnie, było to jedno z podstawowych rozwiązań stosowanych przez budowniczych. Obecnie, w nowym budownictwie, częściej spotykamy się z gotowymi, prefabrykowanymi nadprożami, które są szybsze w montażu i często bardziej ekonomiczne. Jednakże, nadproże z cegły wciąż ma swoje niezaprzeczalne miejsce, szczególnie w kontekście renowacji starych budynków. Jego zastosowanie pozwala na zachowanie historycznego charakteru obiektu, a także doskonale komponuje się z elewacjami wykonanymi z cegły, szczególnie w ścianach trójwarstwowych, gdzie liczy się spójność estetyczna. Choć jego wykonanie jest bardziej pracochłonne i wymaga precyzji, unikalne walory estetyczne i możliwość idealnego dopasowania do istniejącej architektury sprawiają, że wciąż jest to cenny wybór dla wielu projektów.

Płaskie czy łukowe? Poznaj dwa oblicza tradycyjnego nadproża

Wśród tradycyjnych nadproży ceglanych wyróżniamy dwa podstawowe typy, które różnią się fundamentalnie sposobem przenoszenia obciążeń i techniką wykonania: nadproża płaskie oraz nadproża łukowe (sklepione). Zrozumienie tej różnicy jest kluczowe dla prawidłowego zaprojektowania i wykonania tej konstrukcji, a także dla oceny jej możliwości i ograniczeń.

Nadproże płaskie (Kleina) kiedy zbrojenie jest absolutnie kluczowe?

Nadproże płaskie, często określane mianem nadproża Kleina, jest konstrukcją, w której cegły układane są zazwyczaj na płasko lub na rąb (na węższym boku), tworząc prostą belkę. Jego podstawową cechą jest to, że pod wpływem obciążenia, w jego dolnej części powstają siły rozciągające. Ponieważ cegła jest materiałem o niskiej wytrzymałości na rozciąganie, jej samodzielne przeniesienie tych sił jest niemożliwe. Dlatego też, nadproże płaskie wymaga zastosowania zbrojenia, najczęściej w postaci stalowych płaskowników lub prętów, które umieszcza się w dolnej strefie nadproża, w pogrubionych spoinach. To właśnie zbrojenie przejmuje siły rozciągające, zapewniając stabilność i bezpieczeństwo całej konstrukcji.

Nadproże łukowe (sklepione) estetyka i siła konstrukcji bez stali

Nadproże łukowe, znane również jako sklepione, to konstrukcja o znacznie bardziej złożonej geometrii, przypominająca fragment łuku. Jego siła tkwi w zasadzie działania obciążenia przekazywane są na podpory głównie poprzez siły ściskające, które cegła przenosi doskonale. Dzięki temu, w większości przypadków, nadproże łukowe nie wymaga dodatkowego zbrojenia stalowego. Choć jego wykonanie jest bardziej skomplikowane i wymaga precyzyjnego przygotowania szablonu (krążyny), jego estetyka jest często niepowtarzalna i stanowi ozdobę elewacji, zwłaszcza w budownictwie historycznym. Siła konstrukcji łukowej wynika z jej kształtu, który efektywnie rozkłada naprężenia na boki.

Jak krok po kroku zbudować płaskie nadproże z cegły? Poradnik dla praktyków

Wykonanie płaskiego nadproża z cegły, choć wymaga precyzji i cierpliwości, jest zadaniem, któremu można sprostać, stosując się do sprawdzonych zasad. Poniżej przedstawiamy szczegółowy poradnik, który przeprowadzi Cię przez każdy etap tego procesu.

Krok 1: Niezbędne przygotowania solidne deskowanie i stemple to podstawa

Pierwszym i absolutnie kluczowym etapem budowy płaskiego nadproża z cegły jest przygotowanie solidnego podparcia. Niezbędne jest wykonanie mocnego deskowania, które posłuży jako forma dla świeżo kładzionych cegieł. Deskowanie musi być stabilne i precyzyjnie wypoziomowane, ponieważ to na nim będzie opierać się ciężar nadproża w trakcie jego budowy i wiązania zaprawy. Równie ważne jest zastosowanie odpowiedniej liczby stempli, które będą podtrzymywać deskowanie od dołu. Pamiętaj, że nadproże musi mieć odpowiednią głębokość oparcia na murze zazwyczaj jest to co najmniej 12-15 cm z każdej strony otworu, aby zapewnić stabilne zakotwiczenie konstrukcji. Solidne deskowanie i stemple to gwarancja bezpieczeństwa na tym etapie prac.

Krok 2: Jakie materiały wybrać? Sekrety dobrej cegły i mocnej zaprawy

Wybór odpowiednich materiałów ma fundamentalne znaczenie dla trwałości i wytrzymałości nadproża. Do budowy nadproży płaskich zazwyczaj stosuje się cegły pełne, charakteryzujące się wysoką wytrzymałością. Często wybierana jest cegła klinkierowa ze względu na jej mrozoodporność i estetykę, ale równie dobrze sprawdzi się tradycyjna cegła budowlana. Cegły te mogą być układane na płasko lub na rąb, w zależności od wymaganej wysokości nadproża i jego nośności. Kluczowe jest, aby cegły były dobrej jakości, bez widocznych uszkodzeń i wad. Równie ważna jest zaprawa. Najczęściej stosuje się zaprawę cementową lub cementowo-wapienną o odpowiedniej wytrzymałości. Zaprawa powinna mieć właściwą konsystencję nie za suchą, aby dobrze wiązała cegły, ale też nie za mokrą, by nie powodować nadmiernego osiadania konstrukcji. Jakość materiałów bezpośrednio przekłada się na żywotność nadproża.

Krok 3: Technika murowania jak układać cegły, by nadproże było trwałe?

Technika murowania cegieł w nadprożu płaskim wymaga szczególnej uwagi. Cegły należy układać ciasno obok siebie, na ruszcie z zaprawy. Bardzo ważne jest, aby spoiny były całkowicie wypełnione zaprawą, bez pustych przestrzeni. Zapobiega to powstawaniu szczelin, przez które mogłyby przenosić się siły, osłabiając konstrukcję. W przypadku nadproży Kleina, cegły często układa się na rąb, czyli na węższym boku, co pozwala na uzyskanie większej wysokości nadproża przy mniejszej liczbie warstw. Należy dbać o regularne układanie cegieł i równomierne rozłożenie obciążenia. Precyzja na tym etapie jest kluczowa dla uzyskania trwałego i stabilnego nadproża.

Krok 4: Prawidłowe spoinowanie i pielęgnacja świeżego muru

Po ułożeniu cegieł, należy zadbać o prawidłowe spoinowanie. Fugowanie powinno być wykonane starannie, wypełniając wszystkie szczeliny między cegłami. Estetyka spoin ma znaczenie, ale przede wszystkim pełne wypełnienie spoin zapewnia integralność konstrukcji. Po zakończeniu murowania, niezwykle ważna jest odpowiednia pielęgnacja świeżego muru. Przez pierwsze dni, a nawet tygodnie, zaprawa musi wiązać i twardnieć. Należy chronić świeżo wymurowane nadproże przed zbyt szybkim wysychaniem, np. poprzez nawilżanie wodą w upalne dni, a także przed mrozem i bezpośrednim nasłonecznieniem, które mogą negatywnie wpłynąć na proces wiązania cementu. Odpowiednia pielęgnacja to gwarancja pełnego osiągnięcia wytrzymałości przez zaprawę.

Zbrojenie nadproża ceglanego niewidoczny gwarant Twojego bezpieczeństwa

Zbrojenie jest elementem, który w przypadku płaskich nadproży ceglanych odgrywa absolutnie kluczową rolę. To ono przejmuje większość naprężeń i decyduje o bezpieczeństwie całej konstrukcji. Zaniedbanie tego etapu może prowadzić do poważnych konsekwencji.

Dlaczego płaskie nadproże z cegły musi być zbrojone?

Jak już wspomnieliśmy, cegła jest materiałem o stosunkowo niskiej wytrzymałości na rozciąganie. Kiedy na płaskie nadproże działa obciążenie (np. ciężar ścian powyżej), w jego dolnej części powstają siły rozciągające. Bez odpowiedniego wzmocnienia, cegły w tej strefie mogłyby zacząć pękać i kruszyć się, co w konsekwencji prowadziłoby do osłabienia, a nawet zawalenia się nadproża. Zbrojenie, najczęściej w postaci stalowych elementów, przejmuje te siły rozciągające, przenosząc je na boki i zapobiegając uszkodzeniu konstrukcji. Jest to więc fundament bezpieczeństwa płaskiego nadproża ceglanego.

Czym zbroić? Pręty, płaskowniki i gotowe systemy zbrojeniowe

Do zbrojenia nadproży ceglanych wykorzystuje się kilka rodzajów elementów stalowych:

• Stalowe płaskowniki: Są to płaskie, prostokątne profile stalowe, które łatwo umieścić w spoinach nadproża. Zazwyczaj stosuje się je w połączeniu z zaprawą, która otula je i chroni przed korozją.
• Pręty zbrojeniowe: Najczęściej używa się prętów o średnicy od 8 do 12 mm. Mogą być stosowane pojedynczo lub w wiązkach, w zależności od obliczonego obciążenia. Podobnie jak płaskowniki, muszą być odpowiednio otulone zaprawą.
• Gotowe systemy zbrojeniowe: Na rynku dostępne są również specjalistyczne systemy zbrojeniowe dedykowane do nadproży ceglanych, które często łączą w sobie elementy nośne i dystansujące, ułatwiając prawidłowe umieszczenie zbrojenia.

Niezależnie od wybranego typu zbrojenia, kluczowe jest jego prawidłowe umieszczenie zawsze w dolnej strefie nadproża, w warstwie zaprawy o grubości co najmniej 2-3 cm, aby zapewnić odpowiednie otulenie i ochronę przed korozją.

Najczęstsze błędy przy zbrojeniu, których musisz unikać

Podczas zbrojenia nadproży ceglanych można popełnić kilka błędów, które znacząco obniżą jego skuteczność i bezpieczeństwo. Oto lista najczęstszych z nich:

1. Zbyt mała ilość zbrojenia: Niedowymiarowanie zbrojenia, czyli zastosowanie zbyt małej liczby prętów lub płaskowników, nie zapewni przeniesienia wszystkich sił rozciągających.
2. Niewłaściwe ułożenie zbrojenia: Zbrojenie musi znajdować się w dolnej części nadproża. Umieszczenie go wyżej lub w środku konstrukcji jest nieskuteczne.
3. Brak odpowiedniego otulenia: Stalowe elementy zbrojenia muszą być całkowicie otoczone zaprawą. Brak otulenia lub zbyt cienka warstwa zaprawy naraża stal na korozję, która osłabia zarówno zbrojenie, jak i całe nadproże.
4. Korozja zbrojenia: Stosowanie zardzewiałego lub uszkodzonego zbrojenia, a także brak ochrony przed wilgocią, prowadzi do postępującej korozji, która niszczy stal i osłabia konstrukcję.
5. Zbyt krótkie oparcie zbrojenia: Zbrojenie powinno wystawać poza obrys otworu na odpowiednią długość, aby było stabilnie zakotwiczone w murze.

Unikając tych błędów, zapewnisz swojemu nadprożu ceglanemu długowieczność i bezpieczeństwo.

Nadproże z cegły kontra prefabrykaty (L-19, strunobeton) co, kiedy i dlaczego wybrać?

Wybór między tradycyjnym nadprożem z cegły a nowoczesnymi prefabrykatami, takimi jak popularne nadproża typu L-19 czy strunobetonowe, zależy od wielu czynników. Każde z tych rozwiązań ma swoje mocne i słabe strony, a decyzja powinna być świadoma i dopasowana do specyfiki projektu.

Czas i koszty wykonania: Gdzie tradycja przegrywa z nowoczesnością?

Pod względem czasu i kosztów wykonania, prefabrykaty zazwyczaj wygrywają z nadprożami ceglanymi. Montaż gotowego nadproża L-19 czy strunobetonowego jest znacznie szybszy wymaga jedynie jego umieszczenia na ścianie i oparcia. Z kolei budowa nadproża z cegły, od przygotowania deskowania, przez murowanie, po czas wiązania zaprawy, jest procesem znacznie bardziej czasochłonnym. Również koszty materiałów mogą być niższe w przypadku prefabrykatów, zwłaszcza przy większych rozpiętościach. Jednakże, przy niewielkich otworach i gdy posiadamy dostęp do cegieł i umiejętności murarskich, nadproże ceglane może okazać się bardziej ekonomiczne, eliminując potrzebę zakupu specjalistycznych elementów prefabrykowanych.

Nośność i pewność konstrukcji: Certyfikat kontra rzemiosło

Prefabrykowane nadproża posiadają certyfikaty i deklaracje producentów, które gwarantują ich określoną nośność. Daje to pewność co do ich wytrzymałości i bezpieczeństwa, co jest szczególnie ważne w przypadku większych obciążeń. Nośność nadproża z cegły jest natomiast w dużej mierze zależna od jego wykonania. Przyjmuje się, że prawidłowo wykonane i zbrojone nadproże ceglane jest w stanie przenieść obciążenia przy rozpiętościach otworów do około 2,5 metra. Kluczowe jest tu staranne wykonanie, użycie odpowiednich materiałów i przede wszystkim poprawne zbrojenie. W przypadku nadproży ceglanych, jakość rzemiosła jest równie ważna jak certyfikat dla prefabrykatu.

Estetyka i dopasowanie: Kiedy wygląd ceglanej elewacji jest priorytetem?

Tutaj nadproże z cegły zdecydowanie błyszczy. W sytuacjach, gdy priorytetem jest zachowanie historycznego charakteru budynku, na przykład podczas renowacji starych kamienic, ceglane nadproże jest często jedynym słusznym wyborem. Pozwala na harmonijne wkomponowanie się w istniejącą architekturę i zachowanie autentyczności. Jest również idealnym rozwiązaniem w projektach, gdzie elewacja wykonana jest z cegły, a inwestorzy pragną utrzymać spójność wizualną. W takich przypadkach, estetyka i dopasowanie do ceglanej elewacji przeważają nad szybkością i prostotą montażu prefabrykatu.

Pęknięte nadproże z cegły w starym domu co robić, gdy pojawią się rysy?

Pęknięcia w starych nadprożach ceglanych to częsty problem, który może budzić niepokój. Zrozumienie przyczyn tych uszkodzeń i poznanie skutecznych metod naprawy jest kluczowe dla zapewnienia bezpieczeństwa konstrukcji budynku.

Dlaczego stare nadproża pękają? Diagnoza najczęstszych przyczyn

Przyczyn pęknięć w starych nadprożach ceglanych może być kilka, a często działają one synergicznie:

• Korozja zbrojenia: W nadprożach płaskich, stalowe zbrojenie, jeśli nie jest odpowiednio otulone zaprawą, może ulegać korozji. Rdza zajmuje coraz więcej miejsca, rozsadzając cegły i zaprawę od wewnątrz, co prowadzi do powstawania charakterystycznych pęknięć, często biegnących wzdłuż nadproża.
• Przeciążenie konstrukcji: Zmiany obciążenia na stropie powyżej, na przykład w wyniku przebudowy, dobudowy kolejnego piętra, czy nawet zmiany sposobu użytkowania pomieszczeń, mogą nadmiernie obciążyć stare nadproże, przekraczając jego pierwotną nośność.
• Osiadanie budynku: Nierównomierne osiadanie fundamentów lub osłabienie konstrukcji nośnej budynku może powodować naprężenia w ścianach, które przenoszą się również na nadproża, prowadząc do ich pękania.
• Błędy wykonawcze: Wady konstrukcyjne z przeszłości, takie jak zbyt małe oparcie nadproża na murze, niewłaściwe zbrojenie lub użycie słabej jakości materiałów, mogą ujawnić się po latach w postaci pęknięć.
• Czynniki atmosferyczne: W przypadku nadproży narażonych na działanie wilgoci, mrozu czy zmian temperatury, może dochodzić do degradacji materiałów i osłabienia konstrukcji.

Skuteczne metody naprawy: od iniekcji po przemurowanie

W zależności od stopnia uszkodzenia, stosuje się różne metody naprawy pękniętych nadproży ceglanych:

1. Iniekcja specjalistycznymi żywicami: Drobne pęknięcia, które nie są wynikiem korozji zbrojenia, można skutecznie naprawić poprzez wstrzyknięcie specjalistycznych żywic epoksydowych lub poliuretanowych. Materiał ten wypełnia szczeliny, scalając cegły i przywracając ciągłość konstrukcji.
2. Przemurowanie uszkodzonych fragmentów: W przypadku większych ubytków lub silnie zdegradowanych cegieł, konieczne może być usunięcie uszkodzonych elementów i przemurowanie nadproża nowymi cegłami, z zastosowaniem odpowiedniej zaprawy.
3. Wzmocnienie zbrojeniem: Jeśli przyczyną pęknięć jest korozja zbrojenia, konieczne może być usunięcie zardzewiałych prętów, oczyszczenie i zabezpieczenie cegieł, a następnie wykonanie nowego zbrojenia, które zostanie odpowiednio otulone zaprawą.
4. Wzmocnienie strukturalne: W skrajnych przypadkach, gdy nadproże jest mocno uszkodzone, stosuje się bardziej zaawansowane metody wzmocnienia, takie jak podciągi żelbetowe lub stalowe.

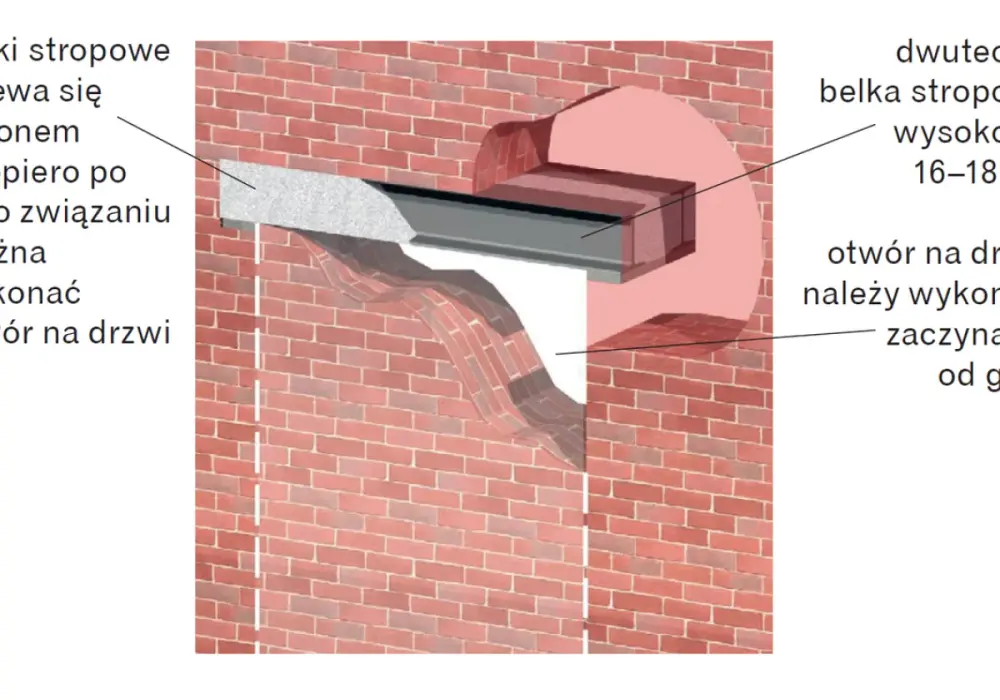

Jak wzmocnić istniejące nadproże, by uniknąć katastrofy budowlanej?

Aby zapobiec dalszym uszkodzeniom i zapewnić bezpieczeństwo, istniejące nadproża ceglane można dodatkowo wzmocnić. Jedną z metod jest zastosowanie dodatkowych prętów zbrojeniowych, które wprowadza się w istniejące spoiny lub w nawiercone otwory, a następnie zalewa zaprawą lub żywicą. Popularne jest również wykorzystanie taśm z włókna węglowego lub stalowych kształtowników, które przykleja się do dolnej powierzchni nadproża, przejmując część sił rozciągających. W przypadkach wymagających większej ingerencji, można rozważyć wykonanie podciągu żelbetowego, który przejmie całość obciążenia z nadproża i przeniesie je na ściany nośne. Regularna kontrola stanu technicznego i wczesne podjęcie działań naprawczych to najlepsza profilaktyka.

Nadproże łukowe majstersztyk sztuki murarskiej

Nadproże łukowe to nie tylko element konstrukcyjny, ale często prawdziwe dzieło sztuki murarskiej, które nadaje budynkom niepowtarzalny charakter. Jego budowa wymaga precyzji i zrozumienia zasad działania łuku, ale efekt końcowy jest tego wart.

Konstrukcja krążyny, czyli jak przygotować idealny szablon dla łuku?

Budowa nadproża łukowego jest niemożliwa bez odpowiedniego szablonu, zwanego krążyną. Krążyna to konstrukcja, zazwyczaj wykonana z drewna, która ma kształt idealnego łuku, jaki ma przyjąć docelowe nadproże. Jej zadaniem jest podtrzymywanie cegieł w trakcie murowania, aż do momentu, gdy zaprawa zwiąże i łuk stanie się samonośny. Krążyna musi być solidnie wykonana, stabilna i precyzyjnie dopasowana do zamierzonego promienia łuku. Dobrze przygotowana krążyna to fundament dla pięknego i trwałego łuku.

Przeczytaj również: Płyta pod dom: fundamenty przyszłości - wszystko co musisz wiedzieć

Technika murowania łuku od podpór aż po zwornik

Murowanie nadproża łukowego rozpoczyna się od jego podpór, czyli miejsc, gdzie łuk opiera się na ścianie. Cegły układa się stopniowo, zgodnie z kształtem krążyny, zaczynając od podpór i kierując się ku środkowi. Każda cegła musi być precyzyjnie dopasowana, a spoiny powinny być całkowicie wypełnione zaprawą. W miarę postępu prac, cegły układane są pod coraz większym kątem, aż do momentu, gdy pozostanie tylko ostatni, centralny element zwornik. Zwornik jest zazwyczaj klinowatym elementem, który domyka łuk i przenosi naprężenia ściskające na jego boki. Po zamurowaniu zwornika i związaniu zaprawy, krążynę można ostrożnie usunąć. Kluczem do sukcesu jest precyzja i cierpliwość na każdym etapie murowania.

Kluczowe zasady i dobre praktyki Twoja checklista przed rozpoczęciem pracy

Przed przystąpieniem do budowy lub naprawy nadproża z cegły, warto zapoznać się z poniższą checklistą, która zawiera najważniejsze zasady i dobre praktyki, gwarantujące bezpieczeństwo i trwałość konstrukcji:

• Dokładna analiza stanu istniejącego: Przed rozpoczęciem prac, szczególnie przy renowacji, dokładnie oceń stan nadproża, zidentyfikuj potencjalne przyczyny uszkodzeń i zaplanuj odpowiednie działania.
• Wybór odpowiedniego typu nadproża: Zdecyduj, czy lepszym rozwiązaniem będzie nadproże płaskie (wymagające zbrojenia) czy łukowe (samonośne), biorąc pod uwagę estetykę, funkcjonalność i obciążenia.
• Solidne podparcie podczas budowy: W przypadku nadproży płaskich, wykonaj mocne i stabilne deskowanie oraz zastosuj odpowiednią liczbę stempli, aby zapewnić bezpieczeństwo podczas murowania i wiązania zaprawy.
• Użycie wysokiej jakości materiałów: Wybieraj cegły pełne, o dobrej wytrzymałości, oraz zaprawy cementowe lub cementowo-wapienne o odpowiedniej klasie.
• Prawidłowe zbrojenie (nadproża płaskie): Zastosuj odpowiednią ilość stalowych prętów lub płaskowników, umieszczając je w dolnej strefie nadproża i zapewniając im właściwe otulenie zaprawą.
• Precyzyjne murowanie: Układaj cegły ciasno, dbając o całkowite wypełnienie spoin zaprawą, co zapewni integralność konstrukcji.
• Właściwa pielęgnacja świeżego muru: Chroni świeżo wymurowane nadproże przed zbyt szybkim wysychaniem, mrozem i bezpośrednim nasłonecznieniem.
• Przestrzeganie zasad budowy łuków (nadproża łukowe): Użyj precyzyjnie wykonanej krążyny i stosuj właściwą technikę murowania, aby zapewnić stabilność i estetykę łuku.
• Bezpieczeństwo pracy: Zawsze stosuj odpowiednie środki ochrony osobistej i dbaj o porządek na budowie.
• Konsultacja z fachowcem: W przypadku wątpliwości lub skomplikowanych prac, nie wahaj się skonsultować z doświadczonym budowlańcem lub konstruktorem.
