W świecie ogrzewania centralnego, zwłaszcza przy kotłach na paliwo stałe, często pojawia się termin "zetka". Choć dla laika może brzmieć tajemniczo, jest to fundamentalny element zapewniający długowieczność i efektywność pracy kotła. Zrozumienie, czym jest "zetka" i jak działa, jest kluczowe dla każdego właściciela domu, który chce uniknąć kosztownych napraw i cieszyć się niezawodnym ciepłem przez lata. W tym artykule przeprowadzimy Cię przez wszystkie aspekty tego zagadnienia od definicji, przez zasadę działania, aż po praktyczne wskazówki montażowe.

"Zetka" w kotłowni – czym jest i dlaczego jest kluczowa dla Twojego kotła?

"Zetka" to termin, który na stałe wpisał się do języka instalatorów systemów grzewczych. Jest to potoczna nazwa dla krótkiego obiegu kotłowego, którego głównym zadaniem jest ochrona powrotu kotła na paliwo stałe przed zbyt niską temperaturą wody. Jest to niezwykle ważne, ponieważ kotły tego typu, szczególnie te na węgiel, ekogroszek czy pellet, są wrażliwe na zjawisko zwane korozją niskotemperaturową. Bez odpowiedniej ochrony, żywotność kotła może zostać drastycznie skrócona, a jego sprawność znacząco obniżona.

Tajemnicza "zetka" – rozszyfrowujemy popularne pojęcie instalatorów

W branży instalacyjnej "zetka" to powszechnie używane określenie na krótki obieg kotłowy. Nazwa ta wzięła się prawdopodobnie od kształtu rur tworzących ten specyficzny obieg, przypominający literę "Z". Niezależnie od pochodzenia nazwy, jej znaczenie jest kluczowe dla prawidłowego funkcjonowania nowoczesnych systemów grzewczych opartych na kotłach na paliwo stałe. Jest to element, który często decyduje o tym, czy kocioł będzie służył nam przez wiele lat, czy też zacznie sprawiać problemy już po kilku sezonach.

Główny cel: ochrona przed "poceniem się" kotła, czyli korozją niskotemperaturową

Korozja niskotemperaturowa to cichy zabójca kotłów na paliwo stałe. Występuje ona wtedy, gdy temperatura wody na powrocie do kotła spada poniżej tzw. punktu rosy spalin, który dla kotłów na paliwo stałe wynosi zazwyczaj około 50-55°C. W takich warunkach na zimnych ściankach wymiennika ciepła w kotle zaczyna wykraplać się kondensat. Ten kondensat, zawierając związki siarki obecne w spalanych paliwach, tworzy agresywne kwasy. Skutki są opłakane: szybka korozja metalu, osadzanie się trudnej do usunięcia sadzy i smoły, a w efekcie drastyczne skrócenie żywotności kotła, jego obniżona sprawność i zwiększone zużycie paliwa. "Zetka" jest właśnie tym elementem, który ma zapobiec temu zjawisku.

Jak działa "zetka"? Zasada ochrony powrotu kotła w praktyce

Podstawowa zasada działania "zetki" opiera się na inteligentnym mieszaniu wody. Układ ten tworzy tak zwany mały obieg kotłowy, który działa niezależnie od głównego obiegu grzewczego. W tym małym obiegu gorąca woda z wyjścia kotła jest częściowo kierowana z powrotem do jego wejścia, mieszając się z chłodniejszą wodą powracającą z instalacji grzewczej. Dzięki temu do kotła trafia woda o temperaturze znacznie wyższej niż ta, która wróciłaby bezpośrednio z grzejników, co skutecznie chroni go przed korozją niskotemperaturową.

Mały obieg wody, czyli serce całego układu

Koncepcja "małego obiegu" jest kluczowa dla zrozumienia działania "zetki". Jest to wewnętrzny cykl, w którym woda krąży głównie w obrębie kotła i jego bezpośredniego otoczenia. Jego zadaniem jest utrzymanie stałej, wysokiej temperatury na powrocie do kotła. W przeciwieństwie do głównego obiegu, który dostarcza ciepło do grzejników w całym domu, mały obieg skupia się wyłącznie na ochronie samego kotła, zapewniając mu optymalne warunki pracy.

Mieszanie wody gorącej z zimną – jak to chroni stalowy wymiennik?

Sercem tego procesu jest zawór mieszający. Jego zadaniem jest precyzyjne kontrolowanie proporcji, w jakich miesza się gorąca woda zasilająca kotła z chłodniejszą wodą powracającą z instalacji grzewczej. Poprzez odpowiednie ustawienie zaworu, instalacja jest w stanie podnieść temperaturę wody powracającej do kotła do bezpiecznego poziomu, zapobiegając tym samym kondensacji pary wodnej i powstawaniu szkodliwych kwasów na ściankach wymiennika ciepła. Jest to bezpośrednia ochrona stalowego serca kotła.

Rola pompy obiegowej w utrzymaniu stałej cyrkulacji

Aby mały obieg działał efektywnie, niezbędna jest pompa obiegowa. Często nazywana pompą kotłową lub przewałową, jest ona odpowiedzialna za wymuszenie ciągłego przepływu wody w tym obiegu. Bez pompy, woda mogłaby krążyć grawitacyjnie, co byłoby niewystarczające do zapewnienia odpowiedniego mieszania i utrzymania wymaganej temperatury powrotu. Pompa zapewnia stałą cyrkulację, gwarantując, że proces mieszania przebiega nieprzerwanie i efektywnie.

Dlaczego montaż "zetki" to inwestycja, która się opłaca? Kluczowe korzyści

Montaż "zetki" może wydawać się dodatkowym kosztem, jednak w dłuższej perspektywie jest to inwestycja, która przynosi wymierne korzyści. Rozwiązując kluczowe problemy związane z eksploatacją kotłów na paliwo stałe, "zetka" znacząco wpływa na ich żywotność, sprawność i ekonomię użytkowania.

Przedłużenie żywotności kotła – jak uniknąć dziury w wymienniku po kilku sezonach?

Najważniejszą korzyścią jest oczywiście ochrona kotła przed destrukcyjnym działaniem korozji niskotemperaturowej. Unikając kondensacji i powstawania kwasów, "zetka" zapobiega powstawaniu ognisk rdzy i stopniowemu niszczeniu wymiennika ciepła. Dzięki temu kocioł może służyć znacznie dłużej, często przez kilkanaście, a nawet kilkadziesiąt lat, zamiast wymagać kosztownej wymiany już po kilku sezonach intensywnego użytkowania.

Wyższa sprawność i mniejsze zużycie paliwa – mniej smoły i sadzy w kotle

Czysty wymiennik ciepła to sprawniejszy wymiennik. Brak osadów smoły i sadzy, które są wynikiem niepełnego spalania i kondensacji, oznacza, że ciepło jest efektywniej przekazywane do wody grzewczej. Kocioł pracuje wtedy z optymalną sprawnością, co przekłada się na niższe zużycie paliwa. Oszczędności mogą być znaczące, zwłaszcza w długim okresie grzewczym.

Stabilna praca instalacji i łatwiejsza regulacja temperatury

Dzięki utrzymaniu stałej, wysokiej temperatury powrotu, kocioł pracuje w bardziej stabilnych warunkach. Jest to korzystne dla jego podzespołów i pozwala na bardziej przewidywalną pracę całego systemu grzewczego. Ponadto, stabilna temperatura powrotu ułatwia precyzyjną regulację temperatury w poszczególnych pomieszczeniach, co zwiększa komfort cieplny domowników.

Z czego zbudować "zetkę"? Niezbędne komponenty układu

Budowa "zetki" wymaga kilku kluczowych elementów, które współpracując ze sobą, tworzą sprawny i bezpieczny układ ochrony kotła. Każdy z tych komponentów pełni specyficzną rolę, a ich prawidłowy dobór i montaż są równie ważne.

Pompa obiegowa – jaką wybrać i gdzie ją zamontować, by działała poprawnie?

Pompa obiegowa, często określana jako pompa kotłowa lub przewałowa, jest siłą napędową małego obiegu. Jej zadaniem jest wymuszenie ciągłego przepływu wody, co zapewnia skuteczne mieszanie i utrzymanie odpowiedniej temperatury na powrocie. Kluczowy jest dobór pompy o odpowiedniej mocy, dopasowanej do wielkości instalacji, oraz jej prawidłowe umiejscowienie o tym więcej w sekcji montażowej. Według danych Termokontrol.pl, zła konfiguracja pompy może prowadzić do problemów z cyrkulacją.

Zawór mieszający – kluczowy element układanki

Zawór mieszający, najczęściej trójdrożny lub czterodrożny, jest mózgiem "zetki". To on decyduje o tym, jaka część gorącej wody zasilającej zostanie zmieszana z chłodną wodą powrotną. Zawory te mogą być sterowane ręcznie, co wymaga okresowej regulacji, lub automatycznie za pomocą siłownika. Siłownik, podłączony do sterownika kotła, precyzyjnie dostosowuje położenie zaworu w zależności od aktualnych potrzeb i parametrów pracy kotła.

Niezbędne dodatki: zawory zwrotne, filtry i termometry

Oprócz pompy i zaworu mieszającego, do kompletnego układu "zetki" potrzebne są również inne elementy:

• Zawór zwrotny: Jego główną funkcją jest zapobieganie niepożądanym przepływom wody w instalacji. Chroni przed zjawiskiem grawitacyjnego krążenia wody w obiegu grzejników, gdy pompa kotłowa nie pracuje, co mogłoby prowadzić do nieefektywnego ogrzewania lub wychładzania kotła.
• Filtry: Montowane na drodze przepływu wody, filtry chronią delikatne mechanizmy pompy i zaworu mieszającego przed zanieczyszczeniami, które mogą znajdować się w instalacji. Zapewniają dłuższą żywotność tych podzespołów.
• Termometry: Są absolutnie niezbędne do monitorowania pracy "zetki". Termometry umieszczone na zasilaniu i powrocie kotła pozwalają na bieżąco kontrolować temperaturę wody i upewnić się, że układ działa prawidłowo i chroni kocioł przed niską temperaturą.

Zawór trójdrożny czy czterodrożny? Porównanie, które pomoże Ci wybrać

Wybór odpowiedniego zaworu mieszającego jest kluczowy dla funkcjonalności "zetki". Zarówno zawory trójdrożne, jak i czterodrożne mają swoje zastosowania i specyficzne cechy, które warto poznać przed podjęciem decyzji.

Zawór trójdrożny – proste i skuteczne rozwiązanie do ochrony kotła

Zawór trójdrożny jest podstawowym i często wystarczającym rozwiązaniem do ochrony powrotu kotła. Jego głównym zadaniem jest mieszanie gorącej wody z zasilania z chłodniejszą wodą powracającą z instalacji grzewczej. Dzięki temu podnosi temperaturę wody powracającej do kotła, zapobiegając korozji niskotemperaturowej. Jest to rozwiązanie prostsze w instalacji i zazwyczaj tańsze od zaworu czterodrożnego.

Zawór czterodrożny – kiedy potrzebujesz jednoczesnej ochrony kotła i regulacji temperatury grzejników?

Zawór czterodrożny jest bardziej zaawansowanym rozwiązaniem, które realizuje dwa zadania jednocześnie. Po pierwsze, chroni powrót kotła przed korozją niskotemperaturową, podobnie jak zawór trójdrożny. Po drugie, pozwala na obniżenie temperatury wody płynącej do systemu grzejników (np. do grzejników czy ogrzewania podłogowego). Daje to większą kontrolę nad temperaturą w poszczególnych strefach grzewczych i pozwala na bardziej elastyczne zarządzanie dwoma niezależnymi obiegami: kotłowym i grzejnikowym.

Wady i zalety obu rozwiązań w typowej instalacji domowej

Montaż "zetki" krok po kroku – najważniejsze zasady dla instalatora i majsterkowicza

Prawidłowy montaż "zetki" jest równie ważny jak jej istnienie. Nawet najlepsze komponenty nie zadziałają poprawnie, jeśli zostaną zamontowane w niewłaściwy sposób. Oto kluczowe zasady, o których należy pamiętać.

Gdzie umieścić pompę – przed czy za zaworem mieszającym? Najpopularniejsze schematy

Najczęściej spotykany i rekomendowany sposób montażu pompy obiegowej w układzie "zetki" to umieszczenie jej na powrocie, przed zaworem mieszającym. Pompa w tej konfiguracji "pcha" wodę przez mały obieg kotłowy. Takie rozwiązanie zapewnia stabilny przepływ i efektywne mieszanie. Montaż pompy za zaworem mieszającym jest rzadziej stosowany i może być mniej efektywny w niektórych konfiguracjach. Zawsze warto kierować się schematami producenta kotła lub zaworu.

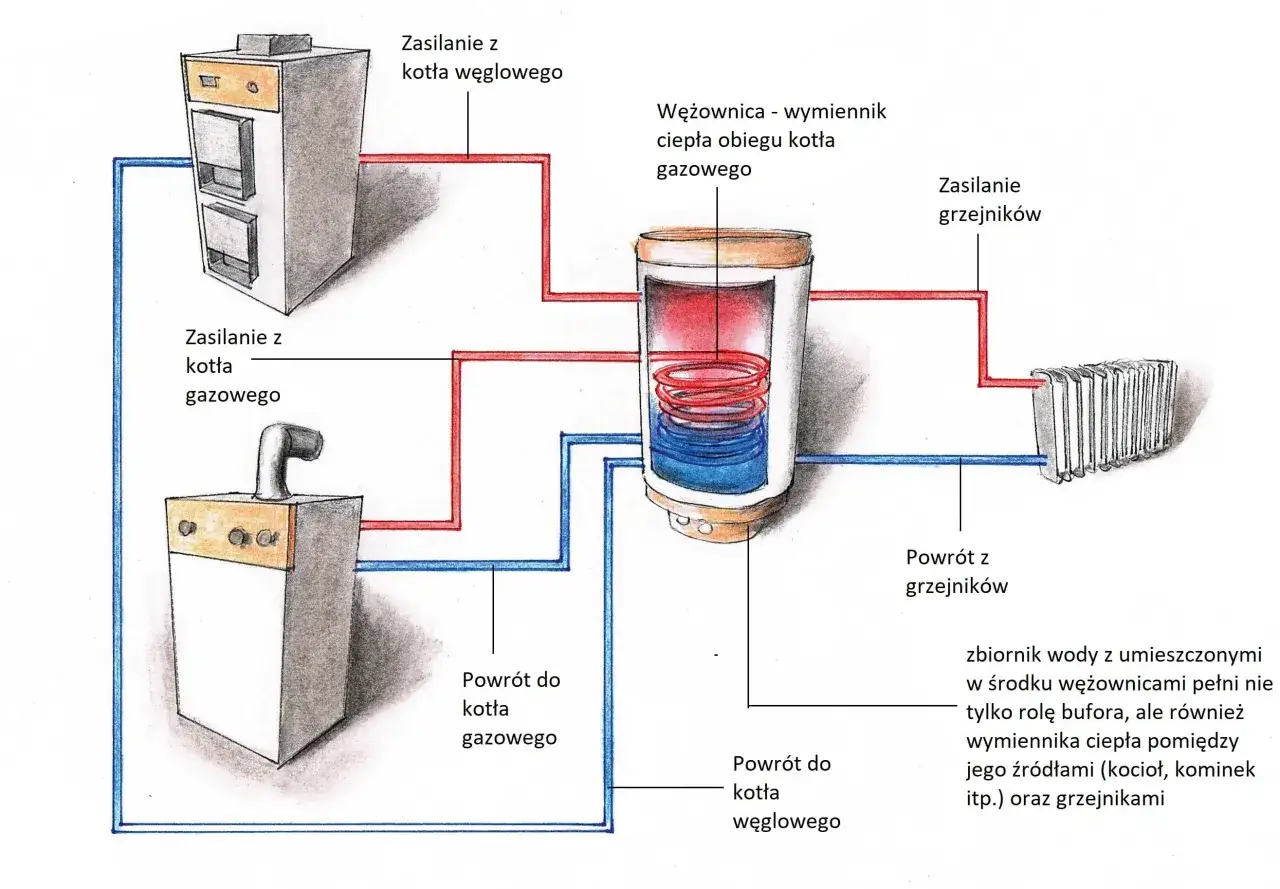

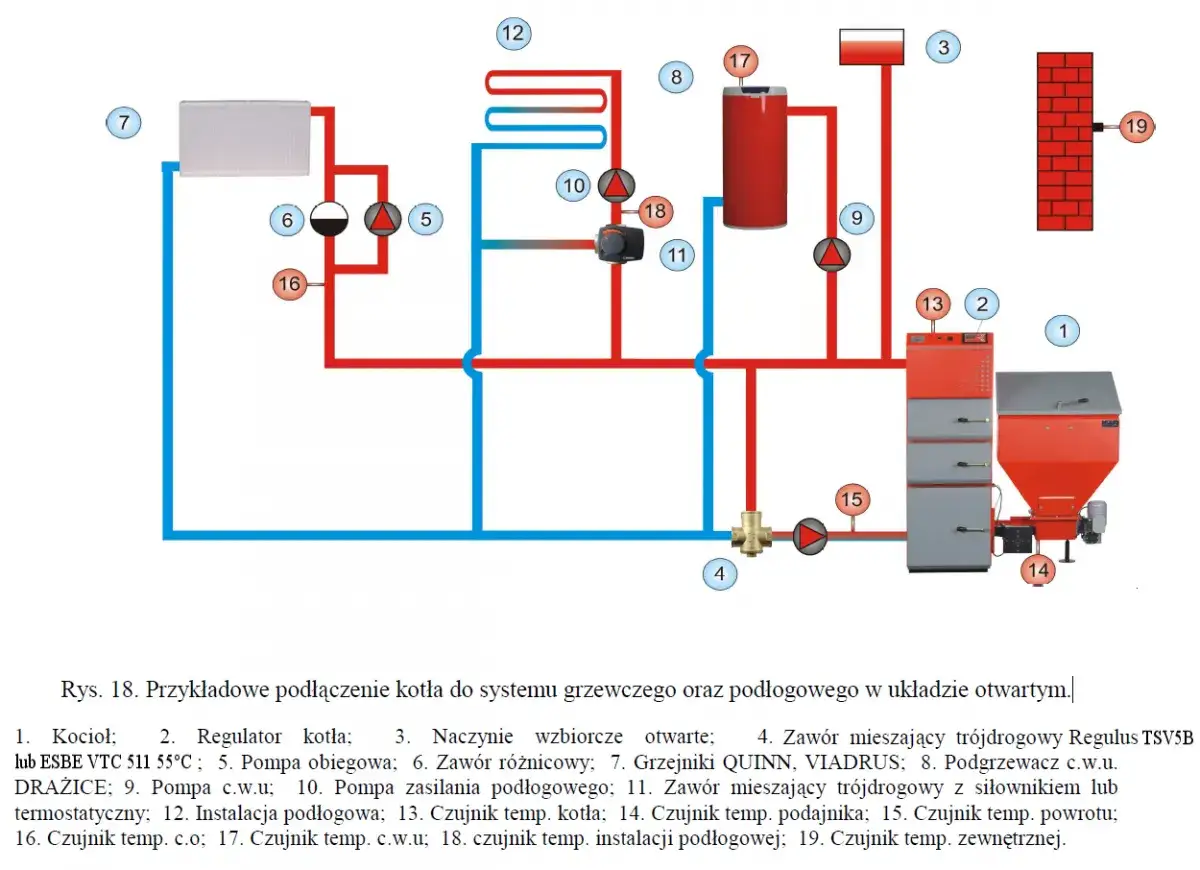

Przykładowy schemat podłączenia z zaworem trójdrożnym

W typowym schemacie z zaworem trójdrożnym, woda zasilająca z kotła jest pobierana i częściowo kierowana z powrotem do powrotu kotła przez zawór mieszający. Pompa obiegowa, zamontowana na powrocie przed zaworem, wymusza cyrkulację. Woda z instalacji grzewczej wraca do kotła przez trzeci króciec zaworu trójdrożnego. Termometry powinny być zamontowane na zasilaniu i powrocie kotła, aby monitorować temperaturę. Zawór zwrotny zazwyczaj montuje się na powrocie, przed pompą, aby zapobiec cofaniu się wody.

Przykładowy schemat podłączenia z zaworem czterodrożnym

W przypadku zaworu czterodrożnego, schemat jest nieco bardziej złożony. Woda zasilająca z kotła jest pobierana i przez zawór czterodrożny jest dzielona. Część tej wody wraca do kotła (ochrona powrotu), a druga część jest kierowana do obiegu grzejnikowego, po wcześniejszym wymieszaniu z wodą powracającą z grzejników. Pompa obiegowa zazwyczaj pracuje w obiegu kotłowym. Termometry na zasilaniu i powrocie kotła są kluczowe. Zawór czterodrożny pozwala na jednoczesną ochronę kotła i precyzyjną regulację temperatury dla grzejników.

Najczęstsze błędy przy budowie i eksploatacji "zetki" – tego musisz unikać!

Nawet najlepiej zaprojektowany system może zawieść, jeśli popełnimy błędy podczas jego instalacji lub eksploatacji. Oto najczęściej występujące pułapki, na które należy uważać przy budowie i użytkowaniu "zetki".

Zły dobór lub nieprawidłowe umiejscowienie pompy obiegowej

Jeśli pompa jest za słaba, nie zapewni wystarczającego przepływu wody w małym obiegu, co uniemożliwi skuteczne mieszanie i utrzymanie odpowiedniej temperatury powrotu. Zbyt mocna pompa może z kolei generować niepotrzebny hałas i zużywać więcej energii elektrycznej. Niewłaściwe umiejscowienie pompy, na przykład na niewłaściwej gałęzi instalacji lub w złym kierunku, może całkowicie zaburzyć prawidłową cyrkulację wody.

Błędne podłączenie zaworu mieszającego – gdy układ nie działa

Zawór mieszający musi być podłączony zgodnie ze schematem producenta. Zamiana miejscami króćców zasilania i powrotu, lub nieprawidłowe podłączenie do obiegu grzejnikowego, sprawi, że "zetka" nie będzie spełniać swojej funkcji. W skrajnych przypadkach może to nawet doprowadzić do sytuacji, w której gorąca woda z zasilania będzie bezpośrednio kierowana do powrotu, a zimna woda z grzejników do zasilania kotła, co jest skrajnie niebezpieczne dla urządzenia.

Brak zaworu zwrotnego i jego nieoczekiwane konsekwencje

Zawór zwrotny jest często pomijanym, ale bardzo ważnym elementem. Jego brak może prowadzić do niekontrolowanego przepływu wody, na przykład grawitacyjnego krążenia w obiegu grzejnikowym, gdy pompa kotłowa nie pracuje. Może to oznaczać, że ciepło z kotła ucieka do grzejników, nawet gdy nie jest to potrzebne, lub że instalacja nie działa efektywnie. W skrajnych przypadkach może to prowadzić do wychładzania kotła w niepożądanych momentach.

Przeczytaj również: Gdzie jest numer licznika gazu? Sprawdź, aby uniknąć problemów z rachunkami

Ręczne sterowanie zamiast automatyki – dlaczego siłownik to dobry pomysł?

Chociaż ręczne sterowanie zaworem mieszającym jest możliwe, automatyczne sterowanie za pomocą siłownika podłączonego do sterownika kotła oferuje znacznie więcej korzyści. Siłownik precyzyjnie utrzymuje zadaną temperaturę powrotu, reagując na zmiany w pracy kotła i instalacji. Zapewnia to większy komfort użytkowania, optymalizację pracy kotła, a co za tym idzie mniejsze zużycie paliwa i dłuższą żywotność urządzenia.
