Nawiew do kotłowni "zetka": Przepisy, dobór i montaż krok po kroku

Prawidłowy nawiew do kotłowni to nie tylko kwestia komfortu cieplnego, ale przede wszystkim fundament bezpieczeństwa i efektywności pracy całego systemu grzewczego. Zaniedbanie tego aspektu może prowadzić do groźnych konsekwencji, od nieefektywnego spalania po ryzyko zatrucia tlenkiem węgla. W tym artykule przyjrzymy się bliżej czerpni powietrza typu "zetka" rozwiązaniu, które dzięki swojej konstrukcji i funkcjonalności zyskało uznanie wielu fachowców. Przeprowadzimy Cię przez wszystkie kluczowe etapy: od zrozumienia wymogów prawnych, przez precyzyjny dobór, aż po praktyczny montaż i konserwację, dbając o zgodność z obowiązującymi w Polsce przepisami.

Dlaczego sprawny nawiew do kotłowni to fundament Twojego bezpieczeństwa?

Nawiew powietrza do kotłowni jest absolutnie kluczowy. To nie tylko kwestia zapewnienia odpowiedniej ilości tlenu do procesu spalania, ale przede wszystkim gwarancja bezpieczeństwa dla wszystkich domowników. Bez wystarczającego dopływu świeżego powietrza, proces spalania staje się nieefektywny, a co gorsza, może prowadzić do powstawania śmiertelnie niebezpiecznych substancji. Ignorowanie tego aspektu to proszenie się o kłopoty.

Niewidzialne zagrożenia: Co grozi przy wadliwej wentylacji?

Głównym i najbardziej niebezpiecznym zagrożeniem wynikającym z niewystarczającego dopływu powietrza do kotłowni jest ryzyko zatrucia tlenkiem węgla, potocznie zwanym czadem. Jest to bezbarwny i bezzapachowy gaz, który powstaje w wyniku niepełnego spalania paliwa. W warunkach ograniczonego dostępu tlenu, proces spalania jest zaburzony, co sprzyja jego powstawaniu. Tlenek węgla jest niezwykle toksyczny i może prowadzić do utraty przytomności, a nawet śmierci. Dodatkowo, niedobór tlenu znacząco obniża efektywność pracy kotła. Urządzenie musi pracować ciężej, zużywając więcej paliwa, aby osiągnąć zamierzoną moc grzewczą. To prosta droga do zwiększenia rachunków i szybszego zużycia kotła.

Tlenek węgla, nieefektywne spalanie i inne ryzyka, których musisz być świadom.

Mechanizm powstawania tlenku węgla jest prosty: im mniej tlenu dostępne jest dla palnika, tym bardziej niepełny jest proces spalania. Zamiast czystego dwutlenku węgla i wody, powstaje również groźny tlenek węgla. Inne ryzyka obejmują cofanie się spalin do kotłowni, co również jest niebezpieczne i może prowadzić do uszkodzenia kotła. Nieefektywne spalanie to także marnotrawstwo paliwa i wyższe koszty eksploatacji. Z perspektywy ekonomicznej, dobra wentylacja to po prostu oszczędność.

Co na to prawo? Kluczowe przepisy i normy, które musi spełniać Twoja kotłownia.

Polskie prawo jasno określa wymogi dotyczące wentylacji w kotłowniach. Podstawowym aktem prawnym jest Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, które wraz z Polskimi Normami, w tym PN-B-02431-1: 1999, precyzują te kwestie. Przepisy te nakładają obowiązek zapewnienia niezamykanego otworu nawiewnego oraz odpowiedniego kanału wywiewnego. Jak podaje WiseSolution.pl, prawidłowa wentylacja kotłowni jest nie tylko wymogiem prawnym, ale przede wszystkim gwarancją bezpieczeństwa użytkowników. Zgodność z tymi normami jest nie tylko kwestią bezpieczeństwa, ale także warunkiem dopuszczenia instalacji do użytku.

Czym jest "zetka" i dlaczego instalatorzy tak często ją polecają?

W świecie wentylacji kotłowni pojawia się często termin "zetka". Co to takiego i dlaczego jest tak chętnie wybierana przez fachowców? Odpowiedź tkwi w jej specyficznej konstrukcji, która idealnie wpisuje się w potrzeby pomieszczeń takich jak kotłownie, zwłaszcza tych zlokalizowanych w piwnicach. Jest to rozwiązanie, które rozwiązuje wiele problemów związanych z tradycyjnymi metodami doprowadzania powietrza.

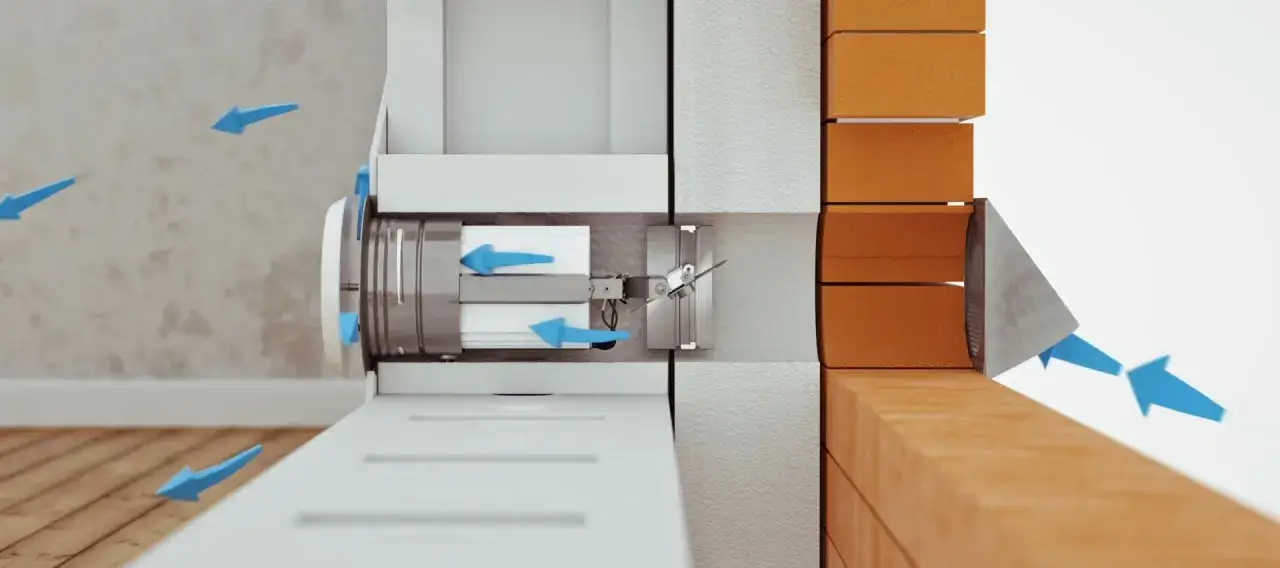

Anatomia "zetki": Jak zbudowana jest czerpnia, która chroni Twój dom?

"Zetka" to nic innego jak specjalnie ukształtowany przewód wentylacyjny, którego profil przypomina literę "Z". Jej konstrukcja składa się zazwyczaj z kilku elementów: pionowego kanału wlotowego, poziomego odcinka przechodzącego przez ścianę zewnętrzną oraz pionowego kanału wylotowego skierowanego w dół. Taka budowa ma kluczowe znaczenie. Pionowy kanał wlotowy, umieszczony na odpowiedniej wysokości, zapobiega bezpośredniemu wdmuchiwaniu zimnego powietrza do kotłowni przez silny wiatr. Poziomy odcinek przechodzący przez ścianę zapewnia stabilność, a skierowany w dół kanał wylotowy chroni wnętrze przed opadami atmosferycznymi, takimi jak deszcz czy śnieg. Wszystkie te elementy współpracują, aby zapewnić ciągły i bezpieczny dopływ powietrza.

Główne zadanie: Kiedy i dlaczego prosta rura w ścianie to za mało?

Podstawowym zadaniem "zetki" jest dostarczenie świeżego powietrza do kotłowni na odpowiedniej, niskiej wysokości. Jest to szczególnie ważne w pomieszczeniach, gdzie otwór w ścianie zewnętrznej znajduje się znacznie wyżej niż poziom podłogi, co jest częste w piwnicach. Zwykła rura lub kratka wentylacyjna umieszczona wysoko mogłaby nie zapewnić wystarczającej cyrkulacji powietrza u podstawy pomieszczenia, gdzie znajduje się kocioł. Może to prowadzić do zaburzeń w procesie spalania i dyskomfortu cieplnego. "Zetka" rozwiązuje ten problem, kierując strumień powietrza w dół, zapewniając optymalne warunki dla pracy kotła.

Przewaga konstrukcji "Z" nad zwykłą kratką wentylacyjną.

Porównując "zetkę" ze zwykłą kratką wentylacyjną, zalety tej pierwszej stają się oczywiste. Przede wszystkim, kształt litery "Z" skutecznie chroni przed niekorzystnymi warunkami atmosferycznymi. Wiatr nie jest w stanie bezpośrednio wdmuchnąć powietrza do środka, a opady deszczu czy śniegu są zatrzymywane przez pionowy odcinek wylotowy. Dodatkowo, konstrukcja "zetki" sprzyja lepszemu rozprowadzeniu świeżego powietrza w kotłowni, docierając do strefy pracy kotła. Jest to rozwiązanie dedykowane przede wszystkim systemom wentylacji grawitacyjnej, które są powszechne w przypadku kotłów z otwartą komorą spalania.

Jak prawidłowo dobrać nawiew do kotłowni? Kluczowe parametry techniczne

Dobór odpowiedniego nawiewu do kotłowni to proces, który wymaga uwzględnienia kilku kluczowych parametrów technicznych i wymogów prawnych. Nie można tego pozostawić przypadkowi precyzja w tym zakresie jest gwarancją bezpieczeństwa i efektywności. Bazując na obowiązujących przepisach, możemy określić konkretne wytyczne.

Obliczamy przekrój nawiewu: Prosty wzór i przykłady dla najpopularniejszych kotłów.

Kluczowym parametrem jest przekrój otworu nawiewnego. Zgodnie z przepisami, dla kotłów o mocy do 30 kW, niezależnie od rodzaju paliwa, wymagany jest niezamykany otwór o powierzchni co najmniej 200 cm². Dla kotłów o mocy od 30 kW do 60 kW, powierzchnia ta musi wynosić minimum 300 cm². Co to oznacza w praktyce? Przykładowo, otwór kwadratowy o boku 14 cm ma powierzchnię 196 cm², czyli niewiele poniżej wymaganego minimum 200 cm². Bardziej bezpiecznym wyborem będzie więc otwór o wymiarach 15x15 cm (225 cm²). Dla 300 cm² potrzebujemy kwadratu o boku około 17,3 cm.

Kocioł gazowy, na ekogroszek czy pellet? Jak rodzaj paliwa wpływa na wymogi?

Rodzaj paliwa, choć istotny dla ogólnej charakterystyki kotła, w kontekście minimalnego przekroju nawiewu ma mniejsze znaczenie niż jego moc. Podstawowe wymogi dotyczące powierzchni otworu nawiewnego są takie same dla kotłów gazowych, na ekogroszek czy pellet. Jednakże, w przypadku kotłów na paliwo stałe, takich jak ekogroszek czy pellet, często zaleca się zapewnienie nieco większego zapasu powietrza, aby proces spalania był jak najbardziej optymalny i czysty. Według ekspertów WiseSolution.pl, niezależnie od rodzaju paliwa, kluczowe jest zapewnienie stałego i niezakłóconego dopływu powietrza.

Lokalizacja ma znaczenie: Gdzie dokładnie umieścić otwór nawiewny zgodnie z przepisami?

Kolejnym niezwykle ważnym aspektem jest lokalizacja otworu nawiewnego. Przepisy precyzują, że otwór ten powinien znajdować się jak najniżej. Dla kotłów gazowych, dolna krawędź otworu nawiewnego nie powinna znajdować się wyżej niż 30 cm nad poziomem posadzki. W przypadku kotłów na paliwo stałe, ten limit jest wyższy i wynosi 1 metr nad poziomem posadzki. Należy również pamiętać, że kotłownia musi być wyposażona w kanał wywiewny o minimalnym przekroju 14x14 cm, z kratką umieszczoną pod sufitem, co zapewnia prawidłową cyrkulację powietrza.

Montaż "zetki" nawiewnej krok po kroku - od otworu w ścianie po finalne uszczelnienie

Montaż czerpni typu "zetka" to zadanie, które można wykonać samodzielnie, pod warunkiem przestrzegania zasad bezpieczeństwa i dokładności. Poniżej przedstawiamy szczegółowy przewodnik, który pomoże Ci przejść przez ten proces krok po kroku, od przygotowania po finalne uszczelnienie.

Niezbędne narzędzia i materiały: Co przygotować przed rozpoczęciem pracy?

Zanim przystąpisz do pracy, upewnij się, że masz wszystkie niezbędne narzędzia i materiały. Będą Ci potrzebne: wiertnica lub otwornica do wykonania otworu w ścianie, poziomica, miarka, młotek, dłuto (do ewentualnych poprawek), pistolet do pianki montażowej, kielnia. Z materiałów przygotuj samą czerpnię "zetka", niskoprężną piankę montażową (kluczowe jest, aby była niskoprężna, aby nie uszkodzić konstrukcji ściany), zaprawę murarską (do ewentualnego uzupełnienia), siatkę ochronną (np. przeciw owadom) oraz silikon lub inny uszczelniacz. Pamiętaj, że wszystkie materiały użyte w kotłowni muszą być niepalne.

Prawidłowe wykonanie przebicia przez ścianę – technika i zasady.

Pierwszym krokiem jest precyzyjne wykonanie otworu w ścianie zewnętrznej. Zaznacz miejsce zgodnie z wytycznymi dotyczącymi lokalizacji nawiewu. Użyj odpowiedniego narzędzia najlepiej wiertnicy diamentowej lub otwornicy o średnicy nieco większej niż zewnętrzna średnica kanału "zetki". Zabezpiecz miejsce pracy, usuń gruz i pył. Ważne jest, aby otwór był wykonany prostopadle do ściany i miał odpowiednie wymiary, zgodne z obliczonym przekrojem nawiewu. Precyzja na tym etapie jest kluczowa dla późniejszego szczelnego montażu.

Instalacja i stabilizacja kanału "zetki" – na co zwrócić szczególną uwagę?

Po wykonaniu otworu, przystąp do instalacji kanału "zetki". Upewnij się, że kanał jest prawidłowo ułożony pionowy wlot powinien być skierowany ku górze, a wylot ku dołowi. Wprowadź kanał do otworu, sprawdzając jego stabilność. Przestrzeń między kanałem a ścianą należy dokładnie uszczelnić. Najczęściej stosuje się do tego niskoprężną piankę montażową. Po stwardnieniu pianki, ewentualne nierówności można wyrównać zaprawą murarską. Kluczowe jest zapewnienie pełnej szczelności, aby uniknąć przedostawania się wilgoci i powietrza z niekontrolowanych miejsc. Na koniec zamontuj kratki ochronne, jeśli są częścią zestawu.

Najczęstsze błędy montażowe, które mogą zniweczyć cały efekt.

Podczas montażu nawiewu można popełnić kilka błędów, które zniweczą cały wysiłek i mogą wpłynąć na bezpieczeństwo. Do najczęstszych należą: nieprawidłowy wymiar lub lokalizacja otworu, brak lub niewłaściwe uszczelnienie przestrzeni wokół kanału, użycie materiałów łatwopalnych, zablokowanie otworu przez zbyt gęstą siatkę ochronną, która ogranicza przepływ powietrza, czy brak odpowiedniego spadku kanału, jeśli jest on wymagany. Każdy z tych błędów może prowadzić do problemów z wentylacją, a w skrajnych przypadkach do zagrożenia życia.

Z jakiego materiału wybrać "zetkę"? Porównanie dostępnych opcji

Wybór materiału, z którego wykonana jest czerpnia "zetka", ma istotne znaczenie dla jej trwałości, bezpieczeństwa i zgodności z przepisami. Na rynku dostępne są różne opcje, a każda z nich ma swoje specyficzne cechy.

Stal ocynkowana: Trwałość i odporność w dobrej cenie.

Czerpnie wykonane ze stali ocynkowanej to bardzo popularny wybór. Stal ocynkowana charakteryzuje się dużą trwałością i odpornością na korozję, co zapewnia długą żywotność produktu. Jest to materiał niepalny, co jest kluczowym wymogiem w kotłowni. Dodatkowo, stal ocynkowana jest odporna na uszkodzenia mechaniczne. Pod względem stosunku jakości do ceny, jest to często jedno z najlepszych rozwiązań.

Tworzywo sztuczne (PCV): Kiedy to rozwiązanie jest dopuszczalne i jakie ma zalety?

Czerpnie wykonane z tworzyw sztucznych, takich jak PCV, również pojawiają się na rynku. Należy jednak pamiętać, że w kotłowniach, ze względu na wymogi bezpieczeństwa przeciwpożarowego, stosowanie materiałów łatwopalnych jest zabronione. Dlatego też, jeśli decydujemy się na czerpnię z tworzywa sztucznego, musimy mieć pewność, że jest ona wykonana z materiału o odpowiedniej klasie niepalności i posiada stosowne atesty dopuszczające ją do użytku w tego typu pomieszczeniach. Zaletami tworzyw sztucznych są zazwyczaj lekkość, łatwość montażu i odporność na wilgoć, a często także niższa cena.

Na co uważać przy zakupie gotowych zestawów nawiewnych?

Przy zakupie gotowych zestawów nawiewnych, w tym czerpni "zetka", należy zachować szczególną ostrożność. Przede wszystkim, upewnij się, że produkt jest zgodny z polskimi normami i przepisami dotyczącymi wentylacji kotłowni. Sprawdź materiał wykonania musi być niepalny. Zweryfikuj wymiary i przekrój czerpni, aby upewnić się, że spełnia ona wymagania dla mocy Twojego kotła. Zwróć uwagę na kompletność zestawu i jakość wykonania poszczególnych elementów. Unikaj produktów niewiadomego pochodzenia, które mogą nie spełniać podstawowych wymogów bezpieczeństwa.

Nawiew to nie wszystko: Jak "zetka" współpracuje z wentylacją wywiewną?

Sama czerpnia nawiewna, nawet tak efektywna jak "zetka", nie wystarczy do zapewnienia prawidłowej wentylacji kotłowni. Jest ona jedynie częścią większego systemu, który musi działać w harmonii. Kluczowe jest zrozumienie, jak nawiew współpracuje z wentylacją wywiewną.

Rola kanału wywiewnego – dlaczego sam nawiew nie wystarczy?

Kanał wywiewny jest równie ważny jak kanał nawiewny. Jego zadaniem jest usuwanie z kotłowni zużytego powietrza, nadmiaru wilgoci, a także w przypadku jakichkolwiek nieszczelności potencjalnie niebezpiecznych spalin. Bez sprawnego wywiewu, nawet jeśli świeże powietrze będzie doprowadzane do kotłowni, nie nastąpi jego prawidłowa cyrkulacja. Zamiast tego, powietrze będzie się gromadzić, a proces spalania nadal będzie zakłócony. Przypominam, że zgodnie z przepisami, kanał wywiewny powinien mieć przekrój co najmniej 14x14 cm i być zakończony kratką umieszczoną pod sufitem.

Zasada cyrkulacji grawitacyjnej w praktyce.

Wentylacja w kotłowniach z otwartą komorą spalania często opiera się na zasadzie cyrkulacji grawitacyjnej. Działa ona na zasadzie różnicy temperatur i gęstości powietrza. Świeże, chłodniejsze powietrze dostarczane przez czerpnię "zetka" jest cięższe i opada na dół, wypierając cieplejsze, zużyte powietrze. To cieplejsze powietrze, będące mieszaniną produktów spalania i wilgoci, unosi się ku górze i jest usuwane przez kanał wywiewny. "Zetka" doskonale wpisuje się w ten mechanizm, zapewniając dopływ powietrza na odpowiednią, niską wysokość.

Czy można stosować "zetkę" przy kotłach z zamkniętą komorą spalania?

Kotły z zamkniętą komorą spalania pobierają powietrze do spalania bezpośrednio z zewnątrz, często za pomocą dedykowanego systemu (np. przewodu koncentrycznego). W takim przypadku tradycyjny nawiew do kotłowni w postaci "zetki" nie jest niezbędny do celów spalania. Jednakże, nawet kotłownia z kotłem o zamkniętej komorze spalania nadal wymaga ogólnej wentylacji pomieszczenia. Chodzi o zapewnienie komfortu i bezpieczeństwa obsługi, a także o usuwanie wilgoci i ewentualnych zanieczyszczeń. W takich sytuacjach "zetka" może być stosowana jako element ogólnej wentylacji pomieszczenia, ale jej rola w procesie spalania jest marginalna.

Utrzymanie i kontrola nawiewu – prosty przewodnik dla każdego właściciela domu

Nawet najlepiej wykonana instalacja wentylacyjna wymaga regularnej troski. Utrzymanie czerpni "zetka" i powiązanych kanałów w dobrym stanie jest kluczowe dla jej długotrwałego i bezpiecznego działania. Oto kilka prostych wskazówek, jak o to zadbać.

Jak często i w jaki sposób sprawdzać drożność czerpni?

Zaleca się, aby drożność czerpni "zetka" oraz kanałów wentylacyjnych była sprawdzana co najmniej raz w roku, najlepiej przed rozpoczęciem sezonu grzewczego. Najprostszym sposobem jest przeprowadzenie testu z kartką papieru. Przyłóż kartkę do kratki wywiewnej powinna być ona lekko przyciągana przez strumień powietrza. Podobnie, przy otworze nawiewnym, można sprawdzić, czy nie ma przeszkód blokujących dopływ powietrza. Warto również wizualnie ocenić stan kratek i kanałów.

Przeczytaj również: Komin wentylacyjny PVC: Wszystko co musisz wiedzieć o systemach

Liście, lód, gniazda ptaków – jak chronić nawiew przed zablokowaniem?

Najczęstsze przyczyny blokowania nawiewu to liście, śnieg, lód, a także gniazda ptaków czy owadów. Aby temu zapobiec, regularnie czyść kratki zewnętrzne, usuwając wszelkie zanieczyszczenia. Rozważ montaż drobnej siatki ochronnej na wlocie, która zapobiegnie przedostawaniu się większych obiektów, ale upewnij się, że jej oczka są na tyle duże, aby nie ograniczały przepływu powietrza. Po silnych wiatrach lub obfitych opadach śniegu, warto dokonać szybkiej kontroli. Zabezpieczenie przed owadami, np. za pomocą specjalnych siatek, również jest dobrym pomysłem. Pamiętaj, że zablokowany nawiew to równie poważne zagrożenie, co jego brak.
