Jak zamocować belkę do ściany ze styropianem? Poradnik krok po kroku

Mocowanie drewnianej belki do ściany ocieplonej styropianem to zadanie, które wymaga precyzji i odpowiedniej wiedzy. Nie można po prostu przykręcić jej bezpośrednio do warstwy izolacji, ponieważ styropian nie posiada żadnych właściwości nośnych. Kluczem do sukcesu jest przeniesienie całego obciążenia bezpośrednio na mur nośny, skutecznie omijając nietrwałą warstwę izolacji. W tym poradniku krok po kroku pokażę Ci, jak to zrobić bezpiecznie i trwale, aby Twoje konstrukcje, takie jak zadaszenia czy pergole, służyły Ci przez lata.

Dlaczego przymocowanie belki do ocieplonej ściany to prawdziwe wyzwanie

Przymocowanie drewnianej belki do ściany, która została ocieplona styropianem, stanowi niemałe wyzwanie. Powodem jest sama natura materiału izolacyjnego. Styropian, choć doskonały w swojej roli izolatora termicznego, jest materiałem o bardzo niskiej wytrzymałości mechanicznej. Nie jest on przeznaczony do przenoszenia obciążeń konstrukcyjnych, a próba przykręcenia do niego czegokolwiek cięższego niż lekka półka z pewnością zakończy się niepowodzeniem.

Rola styropianu w konstrukcji – dlaczego nie można na nim niczego wieszać?

Styropian pełni funkcję bariery termicznej, zapobiegając utracie ciepła z budynku. Jego głównym zadaniem jest izolowanie, a nie przenoszenie sił. Jest to materiał lekki i miękki, który pod wpływem nacisku łatwo się odkształca, a nawet kruszy. Bezpośrednie mocowanie do niego elementów konstrukcyjnych, takich jak drewniana belka, jest więc niemożliwe, jeśli oczekujemy trwałości i bezpieczeństwa.

Mostki termiczne i inne ryzyka: co grozi przy nieprawidłowym montażu?

Nieprawidłowy montaż może prowadzić do szeregu poważnych problemów. Po pierwsze, zgniecenie styropianu pod ciężarem belki osłabi jego właściwości izolacyjne w tym miejscu, tworząc tzw. mostek termiczny obszar, przez który ciepło ucieka z budynku. Po drugie, może dojść do uszkodzenia elewacji, pęknięcia tynku lub naruszenia warstwy izolacyjnej. Najpoważniejszym jednak ryzykiem jest niestabilność całej konstrukcji. Osłabione mocowanie może doprowadzić do jej osunięcia, a w skrajnych przypadkach nawet do zawalenia, co stanowi bezpośrednie zagrożenie dla bezpieczeństwa.

Zanim sięgniesz po wiertarkę: 3 rzeczy, które musisz sprawdzić

Zanim przystąpisz do jakichkolwiek prac montażowych, kluczowe jest przeprowadzenie dokładnej analizy kilku czynników. Te wstępne kroki są fundamentem, który zapewni Ci pewność, że wybrana metoda montażu będzie bezpieczna i skuteczna. Ignorowanie ich może prowadzić do kosztownych błędów i problemów w przyszłości.

Analiza ściany nośnej: jak rozpoznać, czy masz do czynienia z cegłą pełną, pustakiem czy betonem?

Rodzaj materiału, z którego wykonana jest ściana nośna, ma fundamentalne znaczenie dla wyboru odpowiedniego systemu mocowania i określenia głębokości zakotwienia. Cegła pełna, pustak ceramiczny, beton komórkowy czy litego betonu każdy z tych materiałów ma inną wytrzymałość i wymaga zastosowania odpowiednich kotew. Jak je rozpoznać? Najprostszym sposobem jest nasłuchiwanie dźwięku podczas wiercenia próbnego beton będzie wydawał głuchy, twardy dźwięk, pustaki bardziej "dzwoniący", a cegła pełna będzie miała charakterystyczne, "ziarniste" brzmienie. Jeśli masz dostęp do dokumentacji technicznej budynku, tam znajdziesz precyzyjne informacje na temat konstrukcji ścian.

Grubość ma znaczenie: jak precyzyjnie zmierzyć warstwę styropianu?

Dokładny pomiar grubości warstwy izolacji jest absolutnie niezbędny do prawidłowego doboru długości tulei dystansowej. Jak to zrobić? Możesz użyć długiego, cienkiego wiertła, które delikatnie wbijesz w ścianę aż do momentu wyczucia oporu muru nośnego. Oznaczysz wtedy na wiertle punkt przejścia przez styropian. Alternatywnie, można użyć szpikulca lub specjalistycznego narzędzia do pomiaru grubości izolacji. Pamiętaj, że nawet niewielka pomyłka w tym pomiarze może skutkować niewłaściwym montażem.

Ocena obciążenia: ile waży Twoja belka i co jeszcze będzie musiała unieść?

Waga samej belki drewnianej to tylko jeden z elementów do rozważenia. Musisz również uwzględnić wszystkie potencjalne obciążenia, które będzie musiała przenieść konstrukcja. Dotyczy to przede wszystkim zadaszeń i pergoli, które są narażone na działanie czynników atmosferycznych. Obciążenie śniegiem zimą, siła wiatru, a także ewentualne obciążenie użytkowe (np. wiszące lampy, rośliny) wszystko to musi zostać uwzględnione w obliczeniach. Kompleksowa ocena obciążenia pozwoli Ci dobrać odpowiedni typ kotwy i określić, ile punktów mocowania będzie potrzebnych, aby zapewnić bezpieczeństwo.

Kotwa chemiczna czy mechaniczna? Wybieramy najlepszy system mocowania

Na rynku dostępne są różne systemy mocowania, ale w przypadku ścian ocieplonych styropianem, dwa główne typy zasługują na szczególną uwagę. Wybór między nimi zależy od wagi konstrukcji, jaką planujesz zamocować.

Metoda nr 1: Kotwy chemiczne z tuleją dystansową – złoty standard dla ciężkich konstrukcji

Kotwy chemiczne to bez wątpienia najbezpieczniejsze i najskuteczniejsze rozwiązanie, szczególnie gdy mamy do czynienia z ciężkimi elementami konstrukcyjnymi, takimi jak belki podtrzymujące zadaszenia czy solidne pergole. Zasada ich działania opiera się na specjalnej żywicy, która po aplikacji do otworu i osadzeniu w niej pręta gwintowanego, wiąże go z murem nośnym. Tworzy to niezwykle trwałe i odporne na obciążenia połączenie. Kluczowe jest stosowanie kotew chemicznych w połączeniu z tuleją dystansową. Zalecana głębokość zakotwienia pręta w murze nośnym wynosi zazwyczaj od 8 do 15 cm, w zależności od materiału ściany i specyfikacji producenta kotwy.

Metoda nr 2: Długie kotwy ramowe – kiedy lżejsze rozwiązanie w pełni wystarczy?

Długie kotwy ramowe, czyli kotwy mechaniczne, mogą być alternatywą dla lżejszych konstrukcji. Są one zazwyczaj tańsze i prostsze w montażu. Jednakże ich nośność jest ograniczona w porównaniu do kotew chemicznych. W przypadku mocowania przez warstwę izolacji, również w tym przypadku niezbędne jest zastosowanie tulei dystansowej, aby zapobiec zgnieceniu styropianu.

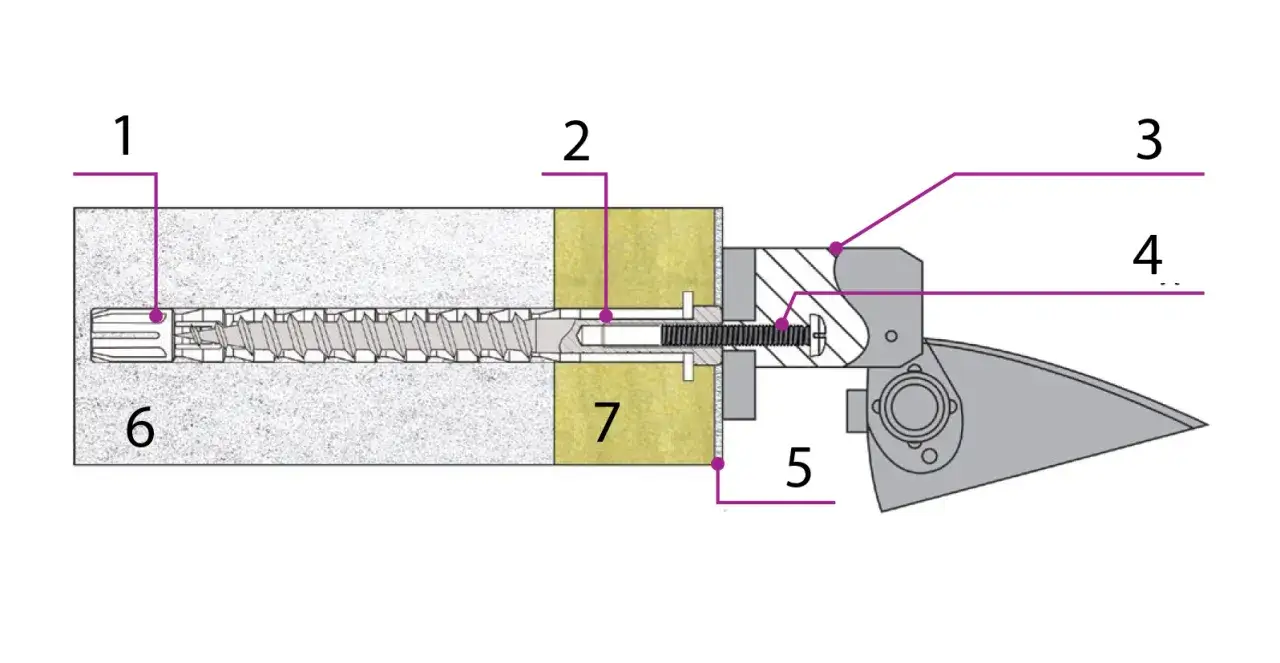

Czym jest tuleja dystansowa i dlaczego jest absolutnie niezbędna w Twoim projekcie?

Tuleja dystansowa to niewielki, ale niezwykle ważny element całego systemu. Jej główną rolą jest stworzenie stabilnego tunelu przez warstwę styropianu. Dzięki temu, podczas dokręcania belki, siły ściskające nie są przenoszone na miękki styropian, lecz bezpośrednio na twardy mur nośny. Zapobiega to zgnieceniu izolacji, utrzymuje jej integralność i zapewnia stabilność całego mocowania. Tuleje dystansowe najczęściej wykonane są ze stali lub twardego tworzywa sztucznego, a ich długość musi być precyzyjnie dopasowana do grubości warstwy ocieplenia. Bez niej całe mocowanie byłoby niestabilne i krótkotrwałe.

Mocowanie belki krok po kroku z użyciem kotwy chemicznej – kompletny poradnik

Oto szczegółowy przewodnik, który przeprowadzi Cię przez cały proces montażu belki drewnianej do ściany ocieplonej styropianem, z wykorzystaniem kotwy chemicznej. Postępuj zgodnie z poniższymi krokami, a uzyskasz pewne i trwałe mocowanie.

1. Krok 1: Perfekcyjne wymiarowanie i wyznaczanie punktów montażowych

   Zacznij od precyzyjnego wyznaczenia miejsc, w których będą wiercone otwory. Użyj miarki i ołówka, aby zaznaczyć punkty na belce, a następnie przenieś te oznaczenia na ścianę, korzystając z poziomicy. Upewnij się, że punkty są rozmieszczone równomiernie, aby zapewnić optymalne rozłożenie obciążenia. Pamiętaj o uwzględnieniu docelowej wysokości belki.

2. Krok 2: Wiercenie otworów – jak przejść przez tynk i styropian, nie uszkadzając elewacji?

   Rozpocznij wiercenie w murze nośnym, używając wiertarki udarowej i wiertła o odpowiedniej średnicy (zgodnie z zaleceniami producenta kotwy). Po przejściu przez mur, kontynuuj wiercenie przez warstwę styropianu. Ważne: podczas wiercenia przez tynk i styropian, wyłącz funkcję udaru w wiertarce, aby uniknąć pokruszenia izolacji. Użyj długiego wiertła, aby dotrzeć do muru nośnego. Staraj się prowadzić wiertło prostopadle do ściany, aby nie uszkodzić elewacji.

3. Krok 3: Oczyszczanie otworów – sekret maksymalnej przyczepności, o którym wielu zapomina

   Ten krok jest absolutnie krytyczny dla trwałości kotwienia. Po wywierceniu otworów, musisz je dokładnie oczyścić z pyłu, luźnych fragmentów materiału i wilgoci. Użyj specjalnej szczotki do otworów, aby usunąć zanieczyszczenia ze ścianek, a następnie przedmuchaj otwór pompką lub odkurzaczem. Czysty otwór to gwarancja maksymalnej przyczepności żywicy kotwiącej.

4. Krok 4: Aplikacja żywicy i osadzanie pręta z tuleją dystansową

   Teraz czas na aplikację żywicy chemicznej. Wprowadź ją do otworu za pomocą pistoletu, zaczynając od dna i wypełniając otwór mniej więcej do 2/3 jego objętości. Podczas osadzania pręta, żywica powinna wypłynąć na zewnątrz. Na pręt gwintowany, który wcześniej przygotowałeś, nałóż tuleję dystansową o odpowiedniej długości. Następnie, obracając prętem, osadź go w otworze z żywicą. Tuleja dystansowa powinna oprzeć się o mur nośny, tworząc stabilne podparcie.

5. Krok 5: Czas na cierpliwość – ile schnie kotwa chemiczna?

   Po osadzeniu prętów, musisz uzbroić się w cierpliwość. Żywica kotwiąca potrzebuje czasu, aby się utwardzić i osiągnąć pełną wytrzymałość. Czas ten zależy od temperatury otoczenia i zaleceń producenta zazwyczaj wynosi od kilkunastu minut do kilku godzin. Nie obciążaj kotwy przed jej pełnym utwardzeniem, ponieważ może to osłabić połączenie i wpłynąć na jego trwałość.

6. Krok 6: Finalny montaż i dokręcanie belki – z jaką siłą, by nie uszkodzić mocowania?

   Gdy żywica jest już całkowicie utwardzona, możesz przystąpić do montażu belki. Nałóż ją na wystające pręty gwintowane. Użyj podkładek i nakrętek, aby zamocować belkę. Dokręcaj nakrętki równomiernie na wszystkich punktach mocowania. Pamiętaj, aby robić to z wyczuciem nie używaj nadmiernej siły, która mogłaby uszkodzić drewno belki, gwint pręta lub samą kotwę.

Tych 4 błędów unikaj jak ognia – czyli jak nie zniszczyć elewacji i konstrukcji

Podczas montażu belki do ocieplonej ściany łatwo popełnić błędy, które mogą mieć poważne konsekwencje. Oto cztery najczęstsze pułapki, których powinieneś świadomie unikać.

Błąd #1: Montaż "na oko" bez pomiaru grubości ocieplenia

To jeden z najczęstszych i najbardziej brzemiennych w skutkach błędów. Brak precyzyjnego pomiaru grubości warstwy styropianu prowadzi do niewłaściwego doboru długości tulei dystansowej i pręta gwintowanego. Skutkuje to albo zbyt płytkim zakotwieniem w murze, albo zbyt głębokim, co może uszkodzić izolację lub nie zapewnić stabilności. Zawsze mierz dokładnie!

Błąd #2: Zgniatanie styropianu przez rezygnację z tulei dystansowej

Rezygnacja z tulei dystansowej to błąd kardynalny. Bez niej siły ściskające przenoszone są bezpośrednio na styropian, prowadząc do jego zgniecenia. Powstają wówczas mostki termiczne, elewacja może ulec uszkodzeniu, a cała konstrukcja staje się niestabilna. Tuleja jest absolutnie niezbędna, aby przenieść obciążenie na mur nośny.

Błąd #3: Niedopasowanie typu kotwy do materiału, z którego zbudowana jest ściana

Nie każda kotwa nadaje się do każdego rodzaju muru. Cegła pełna, pustak ceramiczny, beton komórkowy czy beton każdy z tych materiałów wymaga innego typu kotwy i innego sposobu montażu. Użycie niewłaściwej kotwy może skutkować niewystarczającą nośnością, a w najgorszym wypadku wyrwaniem mocowania ze ściany, co jest skrajnie niebezpieczne.

Błąd #4: Zaniedbanie uszczelnienia miejsca montażu po zakończeniu prac

Po zamocowaniu belki i dokręceniu nakrętek, warto zadbać o dodatkowe uszczelnienie miejsc, gdzie pręty wystają ze ściany. Brak odpowiedniego zabezpieczenia może prowadzić do wnikania wilgoci pod izolację, co z kolei może skutkować zawilgoceniem muru, rozwojem pleśni i grzybów, a także stopniową degradacją właściwości izolacyjnych ściany.

Twoja lista zakupów: narzędzia i materiały, bez których ani rusz

Aby montaż przebiegł sprawnie i bezpiecznie, potrzebujesz odpowiednich narzędzi i materiałów. Oto lista niezbędnych elementów:

Niezbędnik majsterkowicza: od wiertarki udarowej po pistolet do żywicy

• Wiertarka udarowa (lub młotowiertarka, w zależności od twardości muru)
• Wiertła do styropianu (długie, o odpowiedniej średnicy)
• Wiertła do muru (o średnicy zgodnej z zaleceniami producenta kotwy)
• Szczotka do czyszczenia otworów
• Pompka do przedmuchiwania otworów (lub odkurzacz)
• Pistolet do aplikacji żywicy chemicznej
• Klucze (do dokręcania nakrętek)
• Poziomica
• Miarka zwijana i ołówek
• Nóż do styropianu lub piłka (do ewentualnego precyzyjnego wycięcia otworu w izolacji)

Przeczytaj również: Jaką rurę do pompy głębinowej wybrać, aby uniknąć problemów?

Jak dobrać długość pręta gwintowanego i tulei? Prosta matematyka dla Twojego projektu

Dobór odpowiedniej długości pręta gwintowanego i tulei dystansowej jest prosty, jeśli zastosujesz się do poniższej zasady. Długość pręta gwintowanego powinna być sumą: głębokości zakotwienia w murze (minimum 8-15 cm) + grubości warstwy styropianu + grubości belki + zapasu na podkładkę i nakrętkę. Długość tulei dystansowej powinna być równa grubości warstwy styropianu. Zawsze jednak należy sprawdzić zalecenia producenta kotew, ponieważ mogą one zawierać specyficzne wytyczne dotyczące głębokości zakotwienia w zależności od rodzaju muru.
