Projektowanie schodów żelbetowych: kluczowe aspekty i wskazówki

Projektowanie schodów żelbetowych to skomplikowany proces. Wymaga uwzględnienia wielu czynników. Schody te są trwałe i można je formować w różne kształty. To sprawia, że są popularne w budownictwie. Istnieją różne rodzaje schodów żelbetowych: monolityczne płytowe, policzkowe i półkowe. Każdy typ ma swoje zalety. Proces projektowania obejmuje kilka kluczowych etapów. Zaczyna się od planowania, a kończy na wykończeniu.

Ważne jest przestrzeganie norm budowlanych. Określają one parametry takie jak wysokość i szerokość stopni oraz kąt nachylenia schodów. Odpowiednie obliczenia i dobór materiałów są niezbędne. Zapewniają one bezpieczeństwo i komfort użytkowania.

Najważniejsze informacje:

• Schody żelbetowe są trwałe i można je formować w różne kształty
• Wyróżniamy trzy główne typy: monolityczne płytowe, policzkowe i półkowe
• Proces projektowania obejmuje planowanie, obliczenia, dobór materiałów, zbrojenie, deskowanie, betonowanie i wykończenie
• Należy przestrzegać norm budowlanych dotyczących wymiarów stopni i kąta nachylenia
• Odpowiednie obliczenia i materiały zapewniają bezpieczeństwo i komfort użytkowania

Rodzaje schodów żelbetowych

Projektowanie schodów żelbetowych wymaga znajomości różnych typów konstrukcji. Trzy główne rodzaje to schody monolityczne płytowe, policzkowe i półkowe. Każdy z nich ma swoje unikalne cechy i zastosowania.

Schody monolityczne płytowe to solidna konstrukcja. Opierają się na belkach spocznikowych lub ścianach. Są idealne do mniejszych przestrzeni, gdzie liczy się wytrzymałość.

Schody policzkowe składają się z dwóch bocznych ścianek i osadzonych na nich stopni. Oferują większą elastyczność w projektowaniu i często są wybierane ze względów estetycznych.

Schody półkowe charakteryzują się "wiszącymi" stopniami. Są osadzone bezpośrednio w ścianach nośnych, co daje efekt lekkości i nowoczesności.

• Schody monolityczne płytowe: duża wytrzymałość, kompaktowość, prostota wykonania, idealne do małych przestrzeni
• Schody policzkowe: elastyczność designu, łatwość montażu, możliwość różnorodnych wykończeń, dobra izolacja akustyczna
• Schody półkowe: nowoczesny wygląd, oszczędność miejsca, możliwość ciekawych aranżacji, wymagają solidnej konstrukcji ścian

Etapy projektowania schodów żelbetowych

Planowanie i obliczenia wstępne

Projektowanie schodów żelbetowych zaczyna się od dokładnego planowania. Trzeba uwzględnić wymiary przestrzeni, funkcjonalność i estetykę. Kluczowe jest określenie wysokości kondygnacji i dostępnej powierzchni.

Następnie projektant musi ustalić liczbę stopni i ich wymiary. To wymaga precyzyjnych obliczeń, uwzględniających ergonomię i bezpieczeństwo użytkowania.

Obliczenia wstępne obejmują analizę obciążeń i sił działających na schody. Uwzględnia się ciężar własny konstrukcji, obciążenia użytkowe i dynamiczne. Projektant musi też wziąć pod uwagę warunki gruntowe i wpływ schodów na całą konstrukcję budynku.

Dobór materiałów i zbrojenie

Wybór odpowiednich materiałów jest kluczowy w projektowaniu schodów żelbetowych. Stosuje się beton wysokiej jakości, najczęściej klasy B15 lub B20. Stal zbrojeniowa musi spełniać normy wytrzymałościowe.

Zbrojenie schodów żelbetowych to proces precyzyjny. Wymaga dokładnego rozmieszczenia prętów stalowych. Zbrojenie główne układa się wzdłuż biegu schodów, zapewniając odpowiednią nośność.

Dodatkowo stosuje się zbrojenie rozdzielcze, które zapobiega pękaniu betonu. Ważne jest też odpowiednie zakotwienie zbrojenia w płytach stropowych lub ścianach.

Deskowanie i betonowanie

Deskowanie schodów żelbetowych to kluczowy etap przed betonowaniem. Wymaga precyzji, zwłaszcza przy schodach o skomplikowanych kształtach. Deskowanie musi być stabilne i szczelne, aby zapobiec wyciekom betonu.

Proces betonowania rozpoczyna się od przygotowania mieszanki o odpowiedniej konsystencji. Beton wylewa się etapami, zaczynając od dolnej części schodów. Ważne jest równomierne rozprowadzanie mieszanki.

Po wylaniu betonu konieczne jest jego zagęszczenie. Używa się do tego wibratorów, które eliminują pęcherze powietrza. Ostatnim etapem jest wyrównanie powierzchni i pielęgnacja betonu podczas wiązania.

Normy i wymagania techniczne schodów żelbetowych

Parametr	Wartość
Wysokość stopnia	15-20 cm
Szerokość stopnia	25-30 cm
Kąt nachylenia	30-36 stopni

Przestrzeganie norm jest kluczowe w projektowaniu schodów żelbetowych. Wysokość i szerokość stopni mają bezpośredni wpływ na komfort i bezpieczeństwo użytkowania. Zbyt wysokie stopnie mogą być niebezpieczne, a zbyt niskie - niewygodne.

Kąt nachylenia schodów również jest istotny. Wpływa na łatwość poruszania się i zużycie energii podczas wchodzenia. Odpowiedni kąt zapewnia optymalny balans między stromizną a długością biegu schodów.

Obliczenia statyczne w projektowaniu schodów

Obliczenia statyczne schodów są fundamentem bezpiecznego projektu. Określają one, jak konstrukcja zachowa się pod wpływem różnych obciążeń. Uwzględniają ciężar własny, obciążenia użytkowe i dynamiczne.

Projektant musi wziąć pod uwagę momenty zginające i siły tnące. Obliczenia te determinują grubość płyty schodowej i ilość potrzebnego zbrojenia. Ważne jest również uwzględnienie sił poziomych, zwłaszcza w przypadku schodów spiralnych.

Analiza obejmuje też sprawdzenie ugięć i drgań. Schody nie mogą się nadmiernie uginać pod obciążeniem. Muszą też tłumić drgania, aby zapewnić komfort użytkowania.

Proces wykończenia schodów żelbetowych

Wykończenie schodów to ostatni, ale równie ważny etap projektowania schodów żelbetowych. Zaczyna się od wyrównania powierzchni betonu. Często stosuje się tynkowanie lub szpachlowanie, aby uzyskać gładką powierzchnię.

Następnie przychodzi czas na wybór materiału wykończeniowego. Może to być kamień naturalny, płytki ceramiczne czy drewno. Wybór zależy od estetyki wnętrza i przewidywanego natężenia ruchu.

Ostatnim krokiem jest montaż balustrad i poręczy. Muszą one spełniać normy bezpieczeństwa, a jednocześnie pasować do ogólnego stylu schodów i pomieszczenia.

• Płytki ceramiczne
• Kamień naturalny (granit, marmur)
• Drewno (dębowe, bukowe)
• Wykładzina dywanowa
• Mikrocementy
• Żywice epoksydowe

Praktyczne porady przy projektowaniu schodów żelbetowych

Zawsze uwzględniaj ergonomię ruchu. Projektuj schody tak, aby były wygodne zarówno przy wchodzeniu, jak i schodzeniu. Pamiętaj o odpowiedniej szerokości biegu, zwłaszcza w budynkach użyteczności publicznej.

Nie zaniedbuj oświetlenia. Dobrze zaprojektowane oświetlenie schodów zwiększa bezpieczeństwo i może stanowić element dekoracyjny. Rozważ wbudowanie oświetlenia w stopnie lub ściany.

Pamiętaj o akustyce. Schody żelbetowe mogą przenosić dźwięki. Stosuj materiały izolacyjne lub wykończeniowe tłumiące dźwięk, aby zwiększyć komfort mieszkańców.

Uwzględnij przyszłe remonty. Projektuj schody tak, aby możliwe było łatwe odnawianie lub wymiana elementów wykończeniowych. To oszczędzi czas i koszty w przyszłości.

Najczęstsze błędy w projektowaniu schodów żelbetowych

Jednym z typowych błędów jest nieprawidłowe obliczenie wymiarów stopni. Zbyt wysokie lub zbyt wąskie stopnie mogą być niebezpieczne i niewygodne. Zawsze stosuj się do norm i pamiętaj o formule 2h + s = 60-65 cm, gdzie h to wysokość, a s to szerokość stopnia.

Innym częstym problemem jest niedostateczne zbrojenie. Zbrojenie schodów żelbetowych musi być odpowiednio zaprojektowane i wykonane. Zbyt słabe zbrojenie może prowadzić do pęknięć i uszkodzeń konstrukcji. Zawsze konsultuj projekt z doświadczonym konstruktorem.

Zaniedbanie izolacji przeciwwilgociowej to kolejny poważny błąd. Schody zewnętrzne lub w piwnicach są narażone na wilgoć. Brak odpowiedniej izolacji może prowadzić do degradacji betonu i korozji zbrojenia. Stosuj wysokiej jakości izolacje i dbaj o prawidłowe odprowadzanie wody.

Unikaj tych błędów poprzez dokładne planowanie, konsultacje z ekspertami i przestrzeganie norm budowlanych. Regularne kontrole podczas budowy pomogą wychwycić ewentualne problemy na wczesnym etapie.

Innowacje w projektowaniu schodów żelbetowych

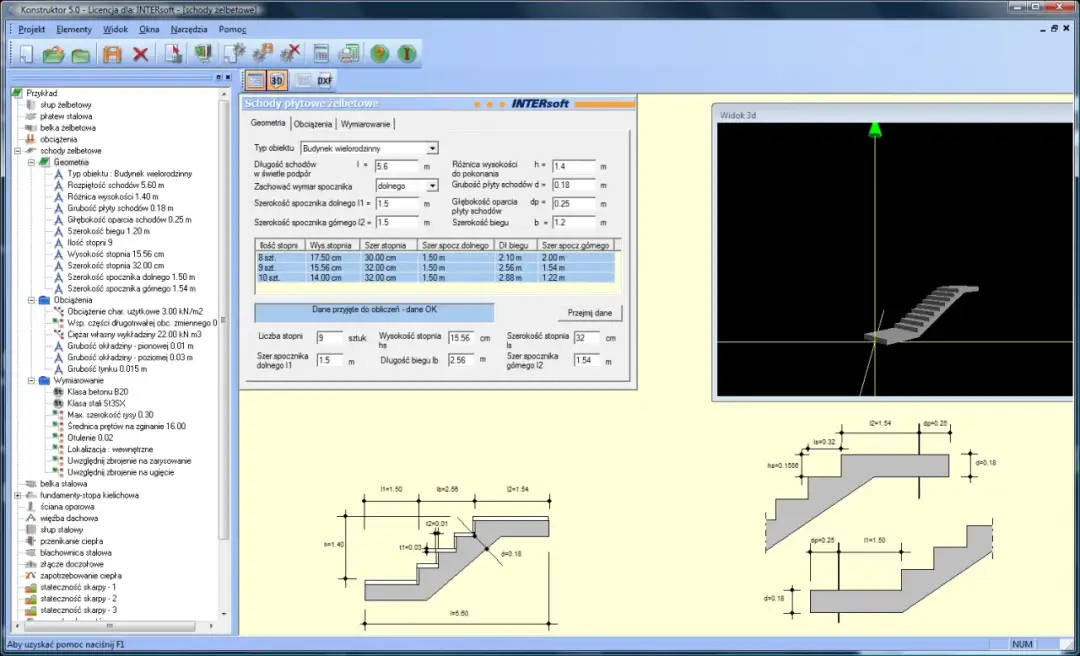

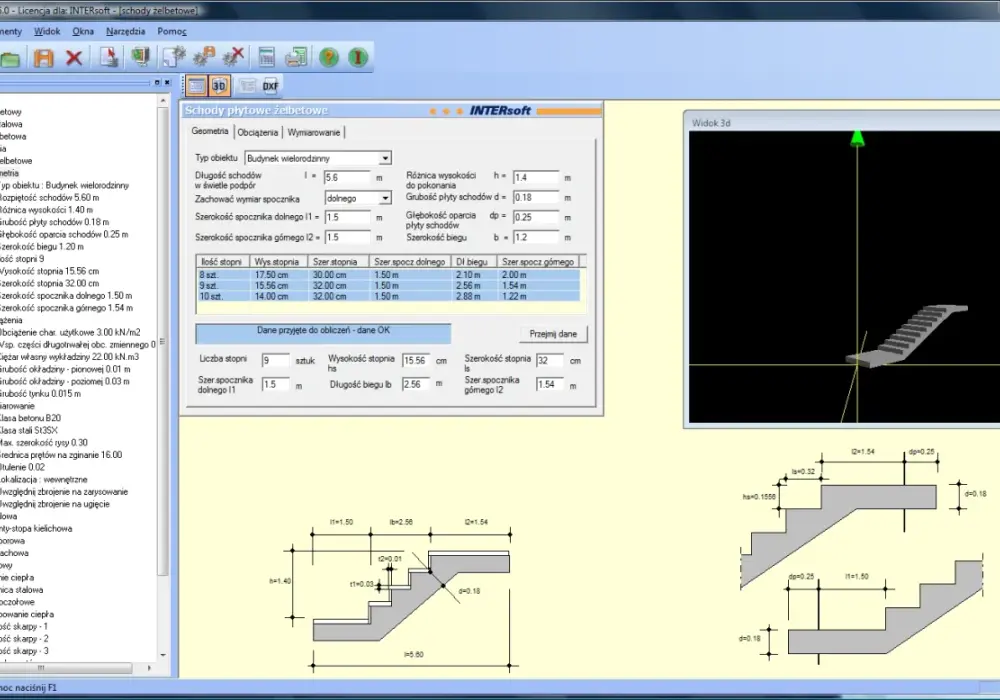

Nowoczesne projektowanie schodów żelbetowych coraz częściej wykorzystuje technologię BIM (Building Information Modeling). Pozwala ona na tworzenie dokładnych, trójwymiarowych modeli schodów. Dzięki temu można lepiej przewidzieć potencjalne problemy i zoptymalizować projekt.

Innym trendem jest wykorzystanie betonu architektonicznego. Pozwala on na tworzenie schodów o unikalnych teksturach i kolorach. Beton może być barwiony w masie lub obrabiany powierzchniowo, co daje nieograniczone możliwości designerskie.

Te innowacje znacząco wpływają na proces projektowania. Umożliwiają tworzenie bardziej skomplikowanych form, przy jednoczesnym zwiększeniu precyzji i efektywności pracy. Projektanci mogą teraz łatwiej eksperymentować z formą, nie tracąc z oczu aspektów technicznych i bezpieczeństwa.

Kluczowe aspekty projektowania schodów żelbetowych

Projektowanie schodów żelbetowych to złożony proces wymagający uwagi na każdym etapie. Od wyboru typu schodów, przez obliczenia statyczne, po wykończenie - każdy krok ma znaczenie dla końcowego efektu. Znajomość różnych rodzajów schodów i ich charakterystyk pomaga w doborze optymalnego rozwiązania dla danego projektu.

Przestrzeganie norm i standardów technicznych jest fundamentem bezpiecznego i funkcjonalnego projektu. Prawidłowe wymiary stopni, odpowiedni kąt nachylenia oraz staranne obliczenia statyczne gwarantują trwałość i komfort użytkowania. Innowacje, takie jak technologia BIM czy wykorzystanie betonu architektonicznego, otwierają nowe możliwości w projektowaniu, pozwalając na tworzenie unikatowych i efektownych konstrukcji.

Unikanie typowych błędów, takich jak nieprawidłowe wymiary czy niedostateczne zbrojenie, jest kluczowe dla sukcesu projektu. Profesjonalne podejście, uwzględniające wszystkie aspekty od planowania po wykończenie, zapewnia, że schody żelbetowe będą nie tylko bezpieczne i trwałe, ale także estetyczne i dopasowane do ogólnej koncepcji budynku.
