Montaż kabli w ścianach to kluczowy element instalacji elektrycznej. Wymaga on precyzji i przestrzegania zasad bezpieczeństwa. Prawidłowe ułożenie przewodów nie tylko poprawia wygląd pomieszczenia, ale też zmniejsza ryzyko awarii i porażenia prądem. Kable można prowadzić na kilka sposobów: pod tynkiem, na powierzchni ściany lub w specjalnych korytkach. Każda metoda ma swoje zalety i zastosowania.
Do mocowania kabli używa się różnych akcesoriów, takich jak uchwyty i zaciski. Wybór odpowiednich elementów montażowych zależy od rodzaju instalacji i powierzchni ściany. Bezpieczeństwo podczas prac remontowych jest niezwykle ważne - przed wierceniem należy zlokalizować istniejące przewody za pomocą detektorów.
Najważniejsze informacje:- Kable można prowadzić pod tynkiem, na powierzchni lub w korytkach
- Właściwe mocowanie zapewnia bezpieczeństwo i estetykę instalacji
- Używaj detektorów przewodów przed wierceniem w ścianach
- Planuj trasę kabli, uwzględniając lokalizację puszek elektrycznych
- Minimalna grubość tynku nad kablem powinna wynosić 5 mm
Metody prowadzenia kabli elektrycznych w ścianach
Istnieją trzy główne metody prowadzenia kabli w ścianie: pod tynkiem, na powierzchni i w korytkach. Każda z nich ma swoje zastosowanie w zależności od rodzaju instalacji elektrycznej w domu i preferencji użytkownika.
Metoda pod tynkiem zapewnia estetyczny wygląd, ale utrudnia późniejszy dostęp do kabli. Montaż kabli elektrycznych na powierzchni jest łatwy w wykonaniu i modyfikacji, jednak może wpływać na estetykę pomieszczenia. Korytka instalacyjne oferują kompromis między estetyką a dostępnością, umożliwiając ukrywanie kabli w ścianach z zachowaniem łatwego dostępu.

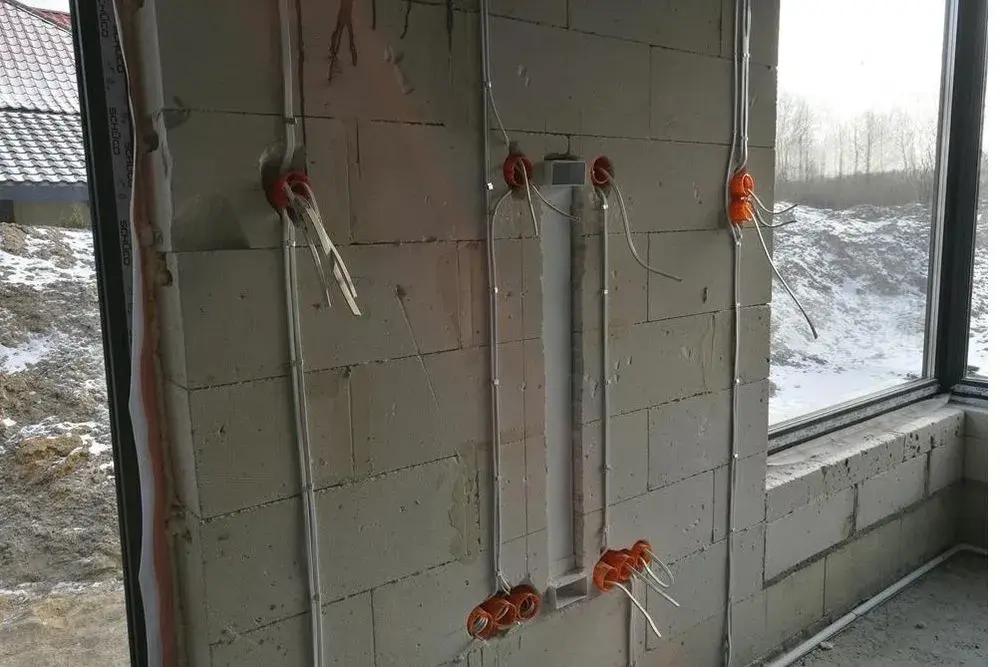

Instalacja kabli pod tynkiem

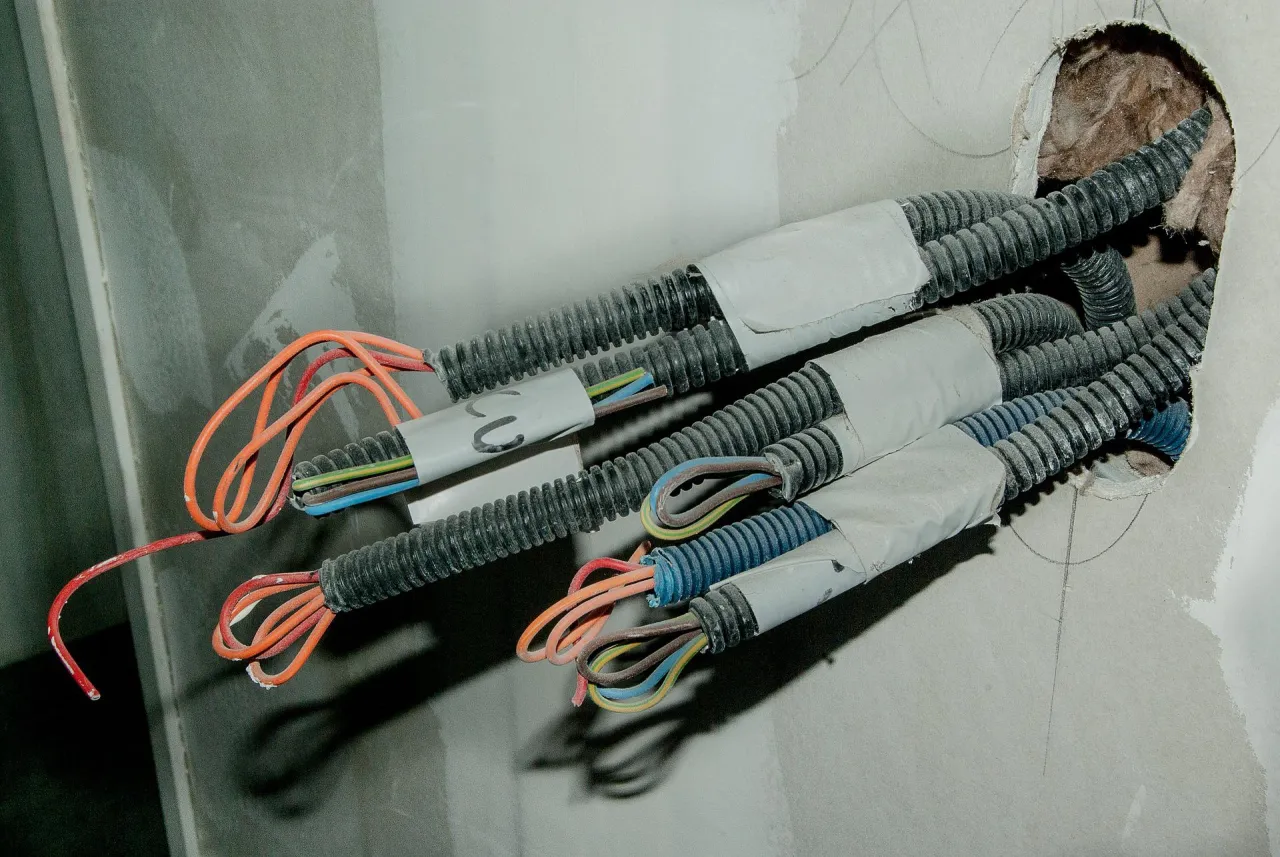

Prowadzenie przewodów pod tynkiem wymaga precyzyjnego planowania i wykonania bruzd w ścianie. Kable układa się w przygotowanych bruzdach, a następnie zabezpiecza zaprawą tynkarską. Ważne jest, aby stosować odpowiednie osłony i peszle dla dodatkowej ochrony przewodów. Proces ten jest czasochłonny, ale zapewnia najlepszy efekt estetyczny.
Minimalna głębokość umieszczenia kabli pod tynkiem powinna wynosić co najmniej 5 mm.
Montaż kabli na powierzchni ściany
Przy montażu kabli elektrycznych na powierzchni ściany stosuje się specjalne uchwyty i listwy. Popularne są uchwyty z gwoździem FLOP oraz uchwyty paskowe UP, które umożliwiają łatwą korektę trasy przewodów. Ta metoda jest preferowana w pomieszczeniach technicznych lub gdy konieczna jest częsta modyfikacja instalacji.
Montaż na powierzchni sprawdza się również w budynkach, gdzie nie można ingerować w strukturę ścian, np. w zabytkowych kamienicach.
Wykorzystanie korytek instalacyjnych
Korytka instalacyjne występują w różnych rozmiarach i materiałach, takich jak PVC czy metal. Są idealne do prowadzenia wielu kabli jednocześnie, zarówno elektrycznych, jak i telekomunikacyjnych. Instalacja polega na przymocowaniu korytek do ściany, a następnie ułożeniu w nich kabli i zamknięciu pokrywą.
Narzędzia i akcesoria do montażu kabli
- Bruzdownica - do wykonywania bruzd w ścianach
- Młotek i przecinak - alternatywa dla bruzdownicy
- Wiertarka - do mocowania uchwytów i korytek
- Szczypce do ściągania izolacji - do przygotowania końcówek kabli
- Multimetr - do testowania ciągłości obwodów
- Poziomnica - do zachowania prostych linii prowadzenia kabli
- Detektor przewodów - do bezpiecznego wiercenia w ścianach
Uchwyty kablowe zapewniają stabilne mocowanie przewodów do ściany. Zaciski kablowe organizują i grupują przewody. Stosuje się je w zależności od rodzaju powierzchni i wymaganej wytrzymałości mocowania.
Planowanie trasy kabli - krok po kroku
- Określ punkty początkowe i końcowe instalacji. To pozwoli na efektywne rozplanowanie trasy.
- Zlokalizuj istniejące instalacje. Unikniesz kolizji z rurami czy innymi przewodami.
- Zaplanuj najkrótszą możliwą trasę. Oszczędzisz materiał i zminimalizujesz straty energii.
- Uwzględnij przyszłe modyfikacje. Zostaw zapas kabla w puszkach rozdzielczych.
- Narysuj schemat instalacji. Ułatwi to późniejsze prace i ewentualne naprawy.
Jak wykryć istniejące przewody w ścianach?
Detektory przewodów w ścianie to najbardziej niezawodna metoda lokalizacji istniejącej instalacji. Można też skorzystać z planów budynku lub obserwacji widocznych elementów instalacji, takich jak gniazdka czy włączniki. Profesjonalne detektory przewodów w ścianie wykrywają napięcie w kablach, emitując sygnał dźwiękowy lub świetlny przy zbliżeniu do przewodu pod napięciem.
Zasady bezpieczeństwa podczas instalacji elektrycznej
- Zawsze wyłączaj zasilanie przed rozpoczęciem prac. To podstawa bezpieczeństwa.
- Używaj narzędzi z izolacją. Chronią przed porażeniem prądem.
- Stosuj przewody o odpowiednim przekroju. Zapobiega to przegrzewaniu się instalacji.
- Nie prowadź kabli w pobliżu źródeł ciepła. Wysoka temperatura może uszkodzić izolację.
- Zabezpiecz wszystkie połączenia. Eliminuje to ryzyko zwarć i pożarów.
- Regularnie sprawdzaj stan instalacji. Pozwala to wykryć potencjalne problemy.
Techniki mocowania kabli do ściany
Uchwyty z gwoździem to szybka metoda mocowania pojedynczych kabli. Sprawdzają się na twardych powierzchniach. Uchwyty przykręcane zapewniają większą stabilność i są idealne do grubszych wiązek przewodów. Taśmy montażowe to elastyczne rozwiązanie, szczególnie przydatne na nierównych powierzchniach.
Dla ścian gipsowo-kartonowych najlepsze są specjalne kołki rozporowe. W przypadku ścian betonowych stosuje się mocne kołki i wkręty. Dla ścian drewnianych wystarczą zwykłe wkręty do drewna.
Normy i przepisy dotyczące instalacji elektrycznych
| Norma | Opis |
|---|---|
| PN-HD 60364 | Ogólne zasady instalacji elektrycznych niskiego napięcia |
| PN-EN 50565-1 | Wymagania dotyczące kabli elektrycznych o napięciu znamionowym do 450/750 V |
| PN-EN 62305 | Ochrona odgromowa obiektów budowlanych |
Nieprzestrzeganie przepisów może skutkować karami finansowymi i utratą gwarancji. Co gorsza, może prowadzić do zagrożenia życia i mienia.
Jak uniknąć uszkodzenia kabli podczas późniejszych remontów?
Oznacz trasy kabli na planach budynku. To ułatwi ich lokalizację w przyszłości. Stosuj peszle ochronne w miejscach narażonych na uszkodzenia mechaniczne. Unikaj prowadzenia kabli w miejscach, gdzie planowane są przyszłe modyfikacje, np. montaż mebli.
Dokładna dokumentacja instalacji elektrycznej w domu jest kluczowa. Powinna zawierać schemat instalacji, rodzaje użytych materiałów i dokładne trasy kabli.
Profesjonalne vs. samodzielne prowadzenie kabli
Profesjonalna instalacja gwarantuje zgodność z normami i wysoką jakość wykonania. Elektryk posiada specjalistyczne narzędzia i doświadczenie, co minimalizuje ryzyko błędów. Samodzielne prowadzenie przewodów może być tańsze, ale wymaga sporej wiedzy i umiejętności.
Warto skorzystać z usług profesjonalisty przy skomplikowanych instalacjach lub gdy wymagane są specjalne certyfikaty. Również w przypadku starszych budynków, gdzie mogą wystąpić nieprzewidziane problemy, ekspert będzie niezastąpiony.
Klucz do bezpiecznej i efektywnej instalacji elektrycznej
Prowadzenie kabli w ścianie to zadanie wymagające staranności i wiedzy. Wybór odpowiedniej metody - pod tynkiem, na powierzchni czy w korytkach - zależy od specyfiki budynku i potrzeb użytkownika. Kluczowe jest przestrzeganie norm bezpieczeństwa i stosowanie właściwych narzędzi.
Planowanie trasy kabli i wykrywanie istniejących przewodów to fundamenty bezpiecznej instalacji. Użycie detektorów przewodów w ścianie minimalizuje ryzyko uszkodzeń podczas prac remontowych. Pamiętaj o dokumentowaniu instalacji - to ułatwi przyszłe modyfikacje i naprawy.
Choć samodzielny montaż kabli elektrycznych może być kuszący, w wielu przypadkach warto rozważyć pomoc profesjonalisty. Ekspert zapewni zgodność z normami i bezpieczeństwo instalacji, co jest bezcenne dla spokoju domowników i trwałości systemu elektrycznego.
