Przekrój ściany w domu szkieletowym to wielowarstwowa struktura, która stanowi fundament tej nowoczesnej technologii budowlanej. Składa się z siedmiu kluczowych warstw, gdzie każda pełni istotną rolę w zapewnieniu trwałości i efektywności energetycznej budynku. To rozwiązanie budowlane jest coraz częściej wybierane przez inwestorów. Konstrukcja szkieletowa umożliwia szybką budowę i gwarantuje doskonałą izolacyjność termiczną.
Najważniejsze informacje:- System warstwowy zapewnia doskonałą izolację termiczną budynku
- Konstrukcja składa się z 7 podstawowych warstw ochronnych
- Technologia umożliwia szybszą budowę niż metody tradycyjne
- Ściany można dostosować do indywidualnych potrzeb energetycznych
- Przekrój standardowy zawiera wszystkie niezbędne warstwy izolacyjne
- System gwarantuje skuteczną ochronę przed wilgocią i utratą ciepła
Przekrój ściany szkieletowej - podstawowa budowa
Przekrój ściany w domu szkieletowym to wielowarstwowa konstrukcja składająca się z 7 kluczowych elementów. Konstrukcja ściany szkieletowej opiera się na drewnianym lub stalowym szkielecie nośnym, który jest wypełniony izolacją. Każda warstwa pełni określoną funkcję, tworząc barierę przed utratą ciepła i wilgocią. Dom szkieletowy warstwy ściany to precyzyjnie zaprojektowany układ, który zapewnia stabilność i energooszczędność.
Budowa ściany szkieletowej wymaga dokładnego planowania i precyzji wykonania. Kolejność warstw nie jest przypadkowa - każdy element musi być ułożony w odpowiedniej sekwencji. Właściwe wykonanie przekroju gwarantuje trwałość konstrukcji przez wiele lat. Dom drewniany przekrój ściany to system, który sprawdza się zarówno w zimnym, jak i ciepłym klimacie.

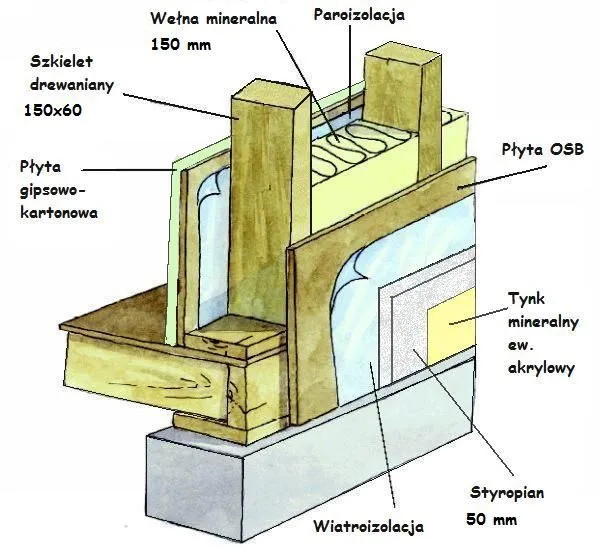

Warstwy ściany od zewnątrz do wewnątrz
- Poszycie zewnętrzne - sztywna warstwa ochronna z płyt OSB lub gipsowo-włóknowych
- Wiatroizolacja - membrana chroniąca przed wiatrem i wilgocią
- Ruszt wentylacyjny - szczelina umożliwiająca cyrkulację powietrza
- Izolacja termiczna - warstwa wełny mineralnej lub pianki PUR
- Folia paroizolacyjna - bariera przeciw parze wodnej
- Szkielet konstrukcyjny - belki nośne tworzące ramę
- Wykończenie wewnętrzne - płyty g-k lub inne materiały wykończeniowe
Właściwa kolejność warstw w ścianie szkieletowej ma kluczowe znaczenie dla jej funkcjonowania. Każda kolejna warstwa zabezpiecza poprzednią. System działa jak oddychająca membrana, odprowadzając wilgoć i zatrzymując ciepło.
Poszycie zewnętrzne i wiatroizolacja
Dom szkieletowy przekrój ściany rozpoczyna się od poszycia zewnętrznego. Najczęściej stosuje się płyty OSB o grubości 12-15 mm lub płyty gipsowo-włóknowe. Montaż poszycia wymaga szczególnej staranności przy łączeniach. Płyty mocuje się bezpośrednio do konstrukcji nośnej za pomocą wkrętów lub gwoździ pierścieniowych.
Wiatroizolacja to druga kluczowa warstwa konstrukcji ściany szkieletowej. Membrana wiatroizolacyjna musi być przepuszczalna dla pary wodnej, ale szczelna dla wiatru. Montuje się ją z zakładami minimum 10 cm, zabezpieczając specjalnymi taśmami.
| Rodzaj poszycia | Właściwości | Cena za m² | Trwałość |
|---|---|---|---|
| Płyta OSB | Wysoka sztywność, dobra paroprzepuszczalność | 30-45 zł | 15-20 lat |
| Płyta gipsowo-włóknowa | Odporna na wilgoć, ognioodporna | 45-60 zł | 25-30 lat |
| Płyta MFP | Wodoodporna, wysoka wytrzymałość | 40-55 zł | 20-25 lat |
System wentylacji i izolacji termicznej
Budowa ściany szkieletowej wymaga odpowiedniej wentylacji. Szczelina wentylacyjna o szerokości minimum 2,5 cm zapewnia swobodny przepływ powietrza. To kluczowy element zapobiegający kondensacji pary wodnej wewnątrz przegrody.
Izolacja termiczna w domu szkieletowym stanowi najgrubszą warstwę ściany. Wełna mineralna lub pianka PUR wypełnia przestrzeń między słupkami konstrukcyjnymi. Grubość izolacji powinna wynosić minimum 15 cm dla standardowego domu i 20-25 cm dla domu energooszczędnego.
Właściwy montaż izolacji termicznej wymaga dokładnego wypełnienia wszystkich przestrzeni. Niedopuszczalne są mostki termiczne i szczeliny powietrzne. Materiał izolacyjny musi być suchy i odpowiednio sprasowany.
Szkielet konstrukcyjny
Konstrukcja ściany szkieletowej opiera się na słupkach nośnych. Standardowo stosuje się belki drewniane klasy C24 o przekroju 45x145 mm. Rozstaw słupków wynosi zazwyczaj 60 cm w osiach, co zapewnia optymalną stabilność konstrukcji.
Dom drewniany przekrój ściany wymaga odpowiedniego zabezpieczenia drewna konstrukcyjnego. Wszystkie elementy drewniane muszą być zaimpregnowane przeciw grzybom i owadom. Wilgotność drewna nie powinna przekraczać 18%.
- Słupki konstrukcyjne: 45x145 mm (standard) lub 45x195 mm (wersja energooszczędna)
- Podwalina: 145x145 mm, impregnowana ciśnieniowo
- Oczep górny: podwójny 45x145 mm
- Belki nadprożowe: wymiary zależne od rozpiętości otworu
- Rozstaw słupków: 60 cm w osiach (40 cm przy zwiększonych obciążeniach)
Parametry techniczne warstw ściennych
Współczynnik przenikania ciepła U dla ściany szkieletowej powinien wynosić maksymalnie 0,20 W/m²K. Nowoczesne domy szkieletowe osiągają wartości nawet 0,11-0,15 W/m²K. To znacznie lepsze parametry niż w przypadku tradycyjnych technologii.
Każda warstwa ma określoną grubość i parametry techniczne, które wpływają na końcową izolacyjność przegrody. Dobór odpowiednich materiałów pozwala osiągnąć optymalne właściwości termiczne.
| Warstwa | Grubość (mm) | λ (W/mK) | Opór cieplny R (m²K/W) |
|---|---|---|---|
| Poszycie zewnętrzne | 12-15 | 0,13 | 0,12 |
| Wiatroizolacja | 1 | 0,22 | 0,02 |
| Izolacja termiczna | 150-200 | 0,035 | 4,29-5,71 |
| Paroizolacja | 0,2 | 0,22 | 0,01 |
| Płyta GK | 12,5 | 0,25 | 0,05 |
Warianty przekrojów ścian
Przekrój ściany w domu szkieletowym może być wykonany w kilku wariantach. Podstawowy wariant obejmuje ścianę o grubości 19-20 cm z pojedynczym rzędem słupków. Wariant energooszczędny wykorzystuje szersze słupki lub podwójny ruszt, osiągając grubość 25-30 cm.
Dom szkieletowy warstwy ściany można modyfikować w zależności od potrzeb. Wersja premium zawiera dodatkową warstwę izolacji termicznej od zewnątrz. Umożliwia to osiągnięcie parametrów domu pasywnego.
Istnieją również warianty hybrydowe ściany szkieletowej, łączące konstrukcję drewnianą z elementami murowanymi. Takie rozwiązanie stosuje się głównie w strefach narażonych na intensywne działanie czynników atmosferycznych.
Ściana standardowa vs. energooszczędna
Konstrukcja ściany szkieletowej w wersji standardowej zapewnia współczynnik U na poziomie 0,20 W/m²K. Wykorzystuje pojedynczy ruszt i izolację o grubości 15 cm. Koszt budowy takiej ściany jest o 20-30% niższy niż wersji energooszczędnej.
Dom drewniany przekrój ściany w wersji energooszczędnej charakteryzuje się współczynnikiem U poniżej 0,15 W/m²K. Wykorzystuje grubszą izolację (20-25 cm) i często podwójny ruszt konstrukcyjny. Roczne koszty ogrzewania są niższe o 30-40% w porównaniu do wersji standardowej.
Najczęstsze błędy w konstrukcji ścian szkieletowych
Nieprawidłowe wykonanie przekroju ściany domu szkieletowego może prowadzić do poważnych problemów. Najczęściej spotykane błędy dotyczą izolacji termicznej i zabezpieczenia przed wilgocią. Skutki mogą być odczuwalne już w pierwszym sezonie grzewczym.
Budowa ściany szkieletowej wymaga szczególnej uwagi przy montażu poszczególnych warstw. Każde niedociągnięcie może skutkować mostkami termicznymi lub zawilgoceniem konstrukcji.
- Niedokładne wypełnienie izolacją przestrzeni między słupkami (powstają mostki termiczne)
- Brak ciągłości wiatroizolacji lub paroizolacji na łączeniach
- Niewłaściwa kolejność montażu warstw konstrukcyjnych
- Użycie wilgotnego drewna konstrukcyjnego (>18% wilgotności)
- Zbyt mała szczelina wentylacyjna (<2,5 cm)
Korzyści prawidłowego wykonania przekroju
Prawidłowo wykonany przekrój ściany w domu szkieletowym zapewnia doskonałe parametry izolacyjne. Współczynnik przenikania ciepła może być nawet o 40% lepszy niż w tradycyjnych technologiach murowanych. To przekłada się na realne oszczędności w kosztach ogrzewania.
Dom szkieletowy warstwy ściany właściwie ułożone tworzą barierę przed utratą ciepła i wilgocią. System wentylacji w ścianie zapobiega kondensacji pary wodnej, co znacząco wydłuża żywotność konstrukcji. Dobrze wykonana izolacja termiczna utrzymuje stabilną temperaturę wewnątrz budynku zarówno zimą, jak i latem.
Inwestycja w wysokiej jakości materiały i staranne wykonanie konstrukcji ściany szkieletowej zwraca się w perspektywie 5-7 lat. Niższe koszty ogrzewania, brak problemów z wilgocią i długa żywotność to główne zalety prawidłowo wykonanego przekroju. Dodatkowo, taka konstrukcja pozwala na łatwą modernizację lub naprawę poszczególnych elementów w przyszłości.
Co warto zapamiętać o konstrukcji ściany szkieletowej?
Przekrój ściany w domu szkieletowym to złożony system 7 warstw, gdzie każda pełni ważną funkcję. Najważniejsze elementy to solidny szkielet konstrukcyjny, odpowiednia izolacja termiczna oraz prawidłowo wykonane zabezpieczenie przed wilgocią i wiatrem. Właściwe wykonanie wszystkich warstw przekłada się bezpośrednio na efektywność energetyczną całego budynku.
Konstrukcja ściany szkieletowej oferuje dwie główne opcje wykonania - standardową i energooszczędną. Wersja energooszczędna, choć droższa w realizacji, zapewnia znacznie niższe koszty ogrzewania i lepszy komfort mieszkania. Kluczowe znaczenie ma precyzja wykonania i odpowiedni dobór materiałów - każdy błąd może prowadzić do problemów z wilgocią lub stratami ciepła.
Najważniejszą zaletą domu szkieletowego jest możliwość osiągnięcia wysokiej efektywności energetycznej przy stosunkowo niewielkiej grubości ściany. Inwestycja w starannie wykonany przekrój zwraca się poprzez niższe rachunki za ogrzewanie i długoletnią bezproblemową eksploatację. Warto pamiętać, że profesjonalne wykonawstwo i materiały wysokiej jakości to podstawa sukcesu w budownictwie szkieletowym.
